FPGA Altera Cyclone IV EP4CE6E Kit Desarrollo

INFORMACIÓN

El Kit de Desarrollo FPGA Altera Cyclone IV EP4CE6E es una plataforma diseñada para aprendizaje, desarrollo y prototipado de sistemas digitales programables utilizando tecnología FPGA. Este kit permite implementar y probar circuitos lógicos, controladores y sistemas embebidos mediante lenguajes de descripción de hardware como Verilog o VHDL, siendo ideal para estudiantes, ingenieros y entusiastas de la electrónica digital.

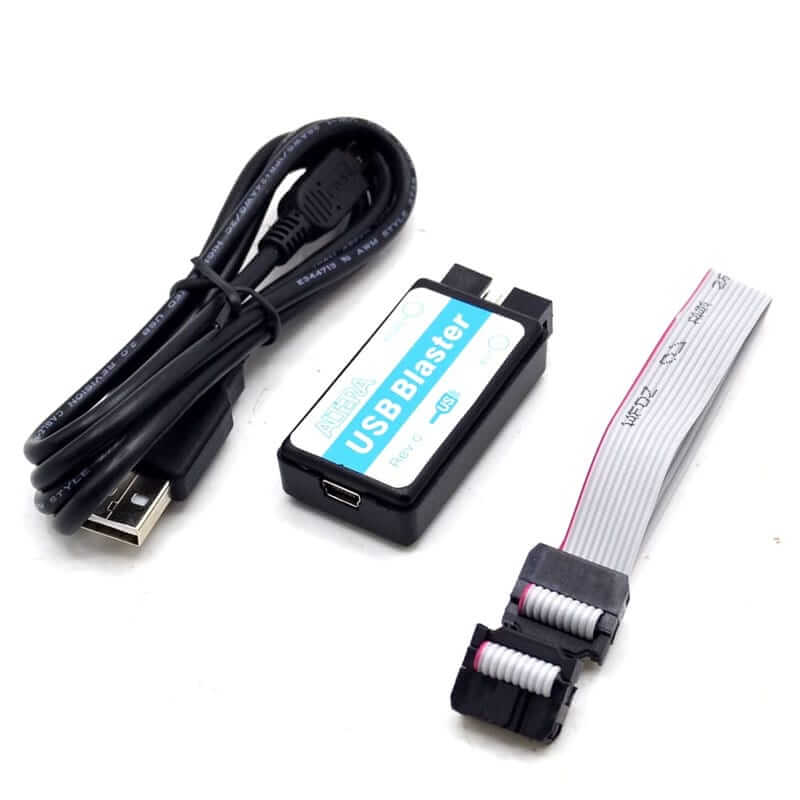

La tarjeta integra el FPGA Altera Cyclone IV EP4CE6E, además de múltiples pines de entrada y salida, interfaz USB Blaster para programación, comunicación RS232, botones y conectores de expansión que facilitan el desarrollo de proyectos. Gracias a estas características, es una herramienta útil para experimentar con diseño digital, procesamiento de señales, control de hardware y aprendizaje de arquitecturas FPGA.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: Altera Cyclone IV
• Color: Azul
• Serie: EP4CE6E22C8
• Chip de configuración: EPCS4S18N
• Voltaje de funcionamiento: 5 VDC
• Reguladores de voltaje:
  • 1117 3.3 V / 2.5 V / 1.2 V
• Reloj: 50MHz
• Soporte de memoria: SDRAM 256M
• Puerto: RS232
• Conector: JTAG
• Rango de temperatura: -10 a 65 °C
• Dimensiones: 76 x 50 mm
• Peso: 180g

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Esquemático
• Código de prueba

INFORMACION ADICIONAL

¿Qué es un FPGA?

Las FPGA´s (F ield P rogrammable G ate A rrays) son dispositivos que permiten crear circuitos digitales personalizados. Puede pensar en un FPGA como una pizarra en blanco. Por sí mismo, un FPGA no hace nada. Depende de usted (el diseñador) crear un archivo de configuración, a menudo llamado archivo de bits, para el FPGA. Una vez cargado, el FPGA se comportará como el circuito digital que diseñó.

Una de las razones por las FPGAs son tan impresionante el diseño del circuito no está establecido y se puede volver a configurar una FPGA tantas veces como se requiera.

Con un FPGA se puede crear el circuito real, por lo que depende de usted decidir a qué pines se conecta el puerto serie. Eso también significa que puede crear tantos puertos seriales como desee. Las únicas limitaciones que realmente tiene son la cantidad de pines físicos de E / S y el tamaño de la FPGA.

Una de las cosas muy interesantes sobre los FPGA es que mientras diseña el hardware, puede diseñar el hardware para que sea un procesador para el que luego puede escribir software. De hecho, las compañías que diseñan circuitos digitales, como Intel o nVidia, a menudo usan FPGA para crear prototipos de sus chips antes de crearlos.

Lenguajes de programación para FPGA

La FPGA posee celdas que se configuran con una función específica ya sea como multiplexor, memoria o como una función lógica, por lo que para programarla se debe definir la función lógica que se desea que realice. Esto se consigue mediante el uso de un lenguaje de programación, estos lenguajes son conocidos como HDL (lenguaje de descripción de hardware), de los cuales los más utilizados son:

• VHDL (Lenguaje para descripción y modelado de circuitos)
• Verilog – CADENCE Design Systems
• ABEL
• LUCID>>IDE Mojo>> Constraints
