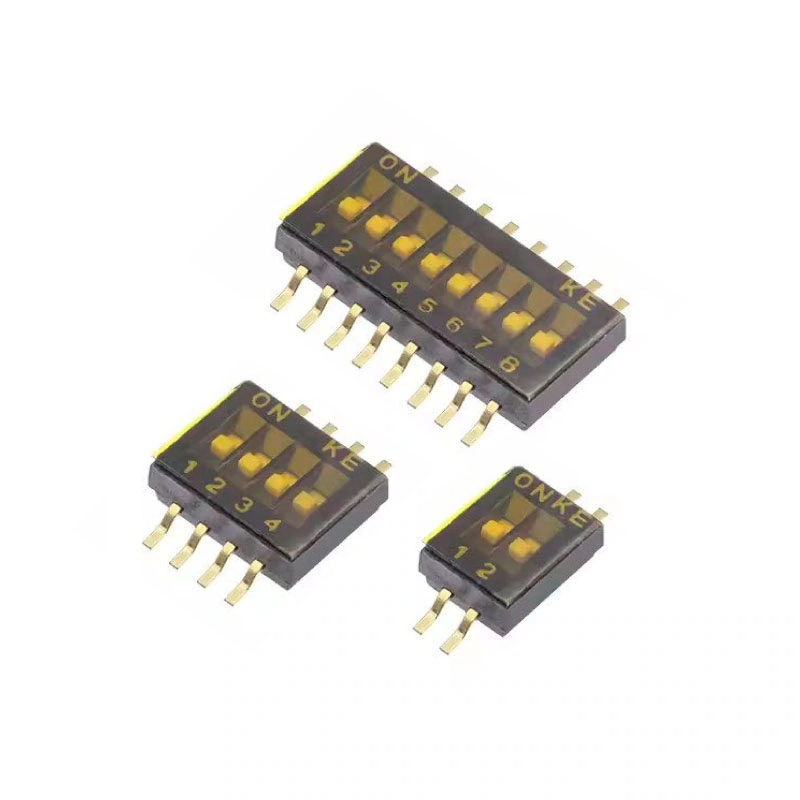

DSHP02TSGER Interruptor 1.27mm

INFORMACIÓN

El DSHP02TSGER es un interruptor de tipo SPST que significa “unipolar de un solo tiro”, lo que en este caso significa, una sola entrada se conecta directamente a una sola salida. La función principal de este interruptor es controlar el circuito encendiéndolo y apagándolo. Cuenta con un tamaño de paso de 1.27 mm. Contamos con disponibilidad de 2, 4 y 8 pines.

Este tipo de interruptor es comúnmente utilizado en aplicaciones electrónicas donde se requiere un componente compacto y de alta precisión.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Modelo: DSHP02TSGER
• Número de pines: Disponible para 2, 4 y 8 pines
• Montaje: SMD
• Tipo: SPST
• Pitch: 1.27 mm
• Tensión Nominal: 24 V
• Corriente: 25 mA
• Resistencia de aislamiento: 100 mΩ
• Fuerza de acción: 160 ± 30 gf
• Temperatura de operación: -25°C a 120°C
• Peso:
  • 2p: 0.16 g
  • 4p: 0.23 g
  • 8p: 0.35 g

DOCUMENTACIÓN Y RECURSOS

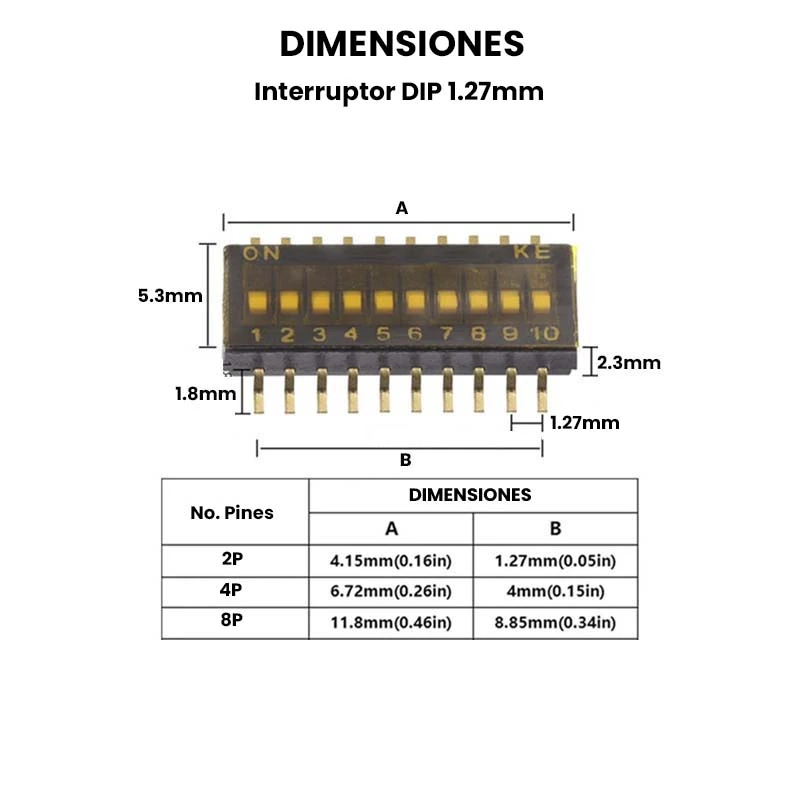

• Dimensiones
• Footprints
  • 2 pines
  • 4 pines
  • 8 pines

INFORMACIÓN ADICIONAL

Funcionamiento de un interruptor SPST

El funcionamiento de un interruptor SPST es sencillo: una vez que el usuario pulsa el botón del interruptor, los contactos del interior del interruptor se cierran, permitiendo el flujo de corriente. Y en cuanto apaga el interruptor, los contactos se separan, interrumpiendo el flujo de corriente.

Aplicaciones de un interruptor SPST

Estas son las aplicaciones más comunes de un interruptor SPST:

• Botones de timbre: Los interruptores SPST de pulsador momentáneo encuentran aplicaciones en los pulsadores de timbre, ya que completan un circuito cuando se pulsan, produciendo un sonido de timbre.
• Sistemas de seguridad: Los interruptores SPST también son muy útiles en los sistemas de seguridad. Cortan el circuito cuando alguien intenta manipular los dispositivos de seguridad, activando una alarma y alertando a todo el mundo.
• Sistemas de iluminación: Puede utilizar interruptores SPST para encender o apagar una luz en su edificio residencial o comercial con solo pulsar un botón.

Ventajas de un interruptor SPST

A continuación se indican las ventajas de un interruptor SPST:

• Asequible: Los interruptores SPST son bastante asequibles debido a su sencillo diseño y fácil construcción, lo que los hace adecuados para diversas aplicaciones.
• Fácil de cablear: Un interruptor SPST no tiene un cableado complejo. Basta con realizar unas pocas conexiones y el interruptor estará listo para funcionar, lo que lo hace muy popular entre los aficionados al bricolaje.
• Gran capacidad de carga: Sorprendentemente, los interruptores SPST son capaces de manejar corrientes y tensiones elevadas, lo que resulta ideal para aplicaciones en las que es necesario controlar una potencia eléctrica importante.

Recomendaciones de uso

• Soldadura adecuada: Al soldar el interruptor en una PCB, asegúrate de no aplicar demasiado calor para evitar dañar el componente.
• Compatibilidad: Verifica que el interruptor sea compatible con el voltaje y la corriente de tu circuito.
• Montaje preciso: Debido a su pequeño tamaño, es importante alinearlo correctamente en la PCB antes de soldar.
• Uso en entornos adecuados: Asegúrate de que el interruptor esté protegido de polvo, humedad o condiciones extremas si se usa en entornos hostiles.
