INFORMACIÓN

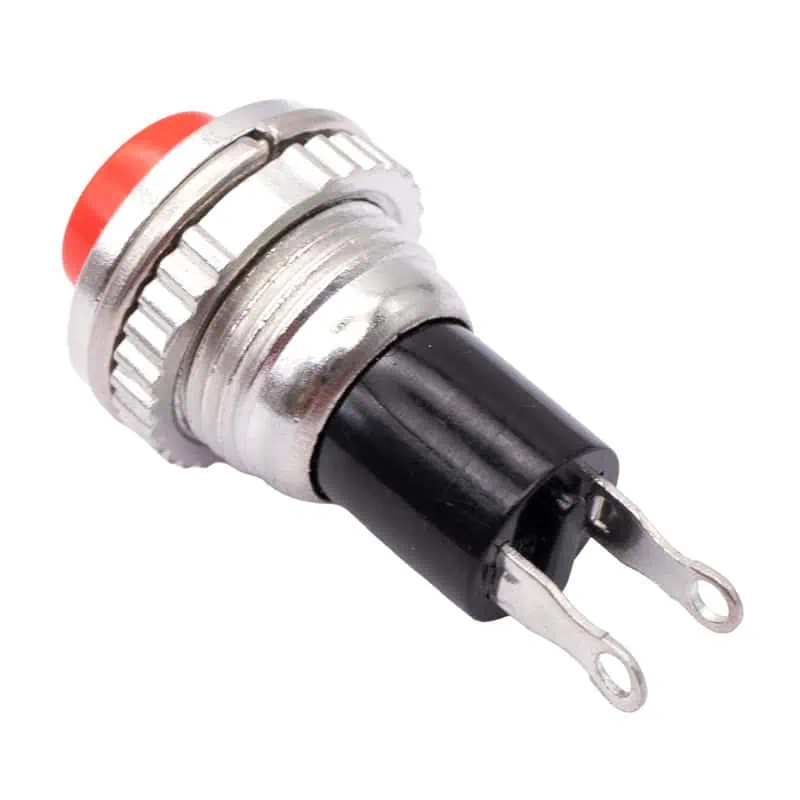

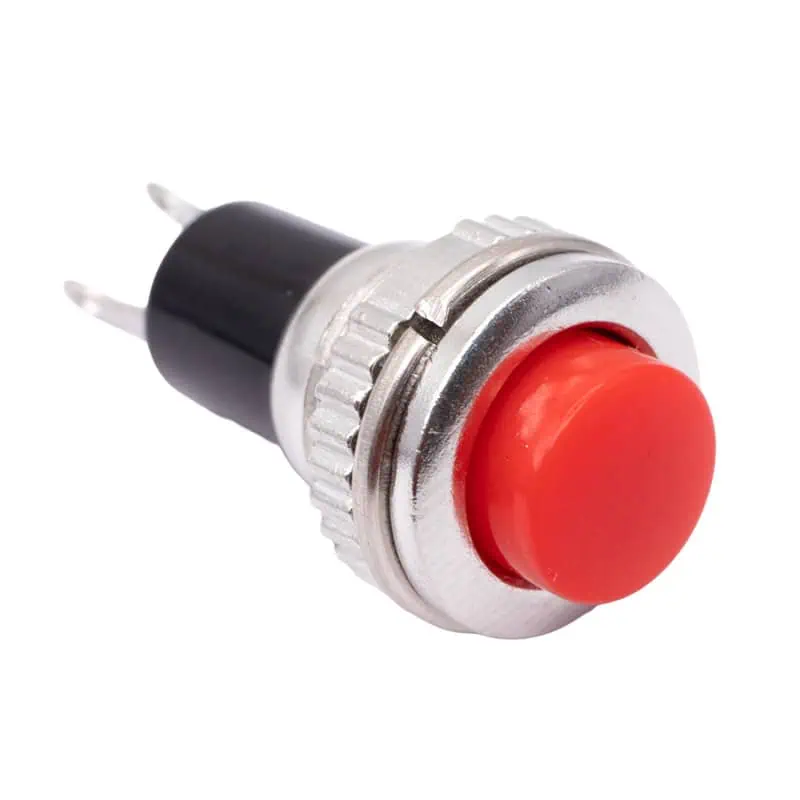

El DS-316 es un componente electromecánico de tipo pulsador momentáneo diseñado para el montaje en panel. Su función principal es actuar como un interruptor de control básico en circuitos electrónicos y eléctricos de baja potencia.
Este dispositivo se caracteriza por su mecanismo de acción momentánea y su configuración Normalmente Abierta (NA); esto significa que el circuito permanece interrumpido en reposo y solo permite el flujo de corriente mientras el usuario mantiene presión física sobre el botón. Una vez que se retira la presión, un resorte interno devuelve el actuador a su posición original, abriendo el circuito de forma inmediata.
ESPECIFICACIÓN Y CARACTERÍSTICAS
- Modelo: DS-316
- Número de pines: 2
- Tipo de acción: momentáneo
- Función: Apagado – Encendido
- Voltaje máx.: 250 V
- Corriente máx.: 1.5 A
- Temperatura de funcionamiento: -25 ℃ ~ 85℃

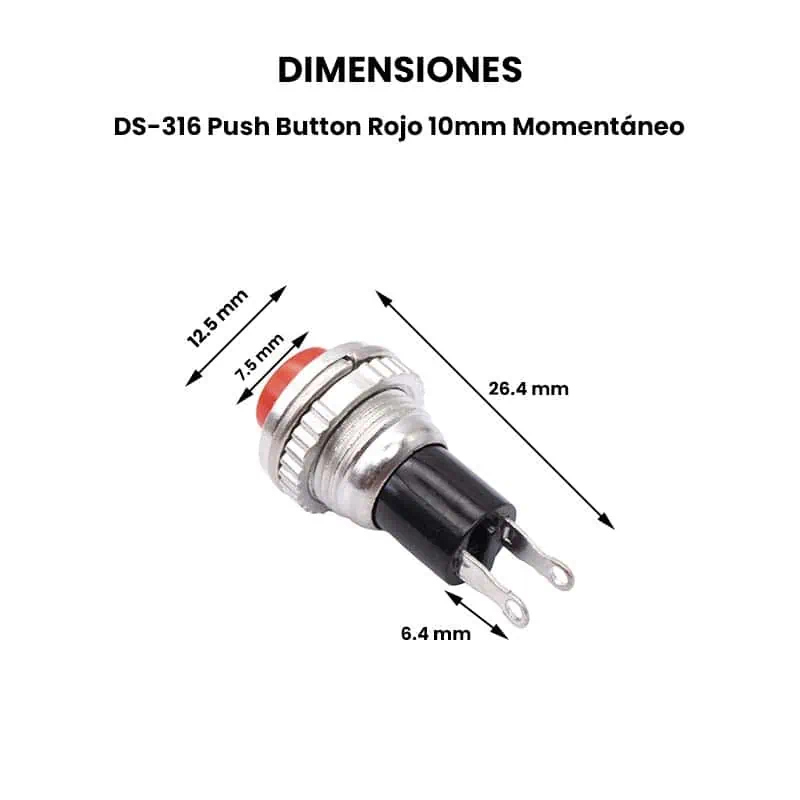

- Dimensiones: 26.4 mm x 12.5 mm
- Peso: 3.25 g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo funciona?
El funcionamiento del DS-316 es puramente mecánico y se basa en la interrupción o cierre de un camino conductor mediante un resorte y dos contactos metálicos.
Estado de reposo (abierto)
Internamente, el botón tiene dos terminales que no se tocan entre sí. Un resorte de retorno mantiene el actuador (la parte de color que presionas) en la posición superior. En este estado, el aire actúa como aislante y el circuito está “abierto”, por lo que no fluye corriente.
Acción de presión (cierre del circuito)
Cuando aplicas fuerza sobre el botón:
-
Vences la resistencia del resorte interno.
-
El mecanismo desplaza un puente conductor, una pequeña placa metálica, hacia abajo.
-
Este puente toca simultáneamente ambas terminales internas del dispositivo.
-
El circuito se “cierra” y la electricidad puede viajar de un pin al otro, activando la señal o el componente conectado.
Aplicaciones
- Botón de reset: En microcontroladores para reiniciar el sistema.
- Interfaz de usuario: Como botón de “Enter”, “Siguiente” o “Inicio” en menús de pantallas industriales o caseras.
- Activación de señales: Timbres, bocinas de baja potencia o disparadores de cámaras.
- Pruebas de continuidad: Insertado en herramientas de diagnóstico para cerrar el circuito manualmente.
- Maquetería: Control de desvíos en trenes a escala o activación de luces temporales.
Precauciones al instalar
- El cuerpo del DS-316 es de plástico de bajo punto de fusión. Si dejas el cautín en el pin más de 2 o 3 segundos, el calor subirá por el metal y derretirá el soporte interno del resorte.
- No es un interruptor de potencia. Nunca lo uses para encender directamente una bomba de agua, un motor grande o una tira de LED de muchos metros de largo.
- Peligro: Los contactos internos son pequeños y se pueden “soldar” por el arco eléctrico, dejando el aparato encendido permanentemente o causando humo.
Instalación Mecánica
- Perforación: Usa una broca de 10 mm exacta. Si el agujero es más grande, la arandela podría no cubrir el hueco.
- Torque: Aprieta la tuerca con firmeza, pero sin exagerar. Si usas pinzas de presión, podrías barrer la rosca de plástico o incluso romper el cuello del botón.
