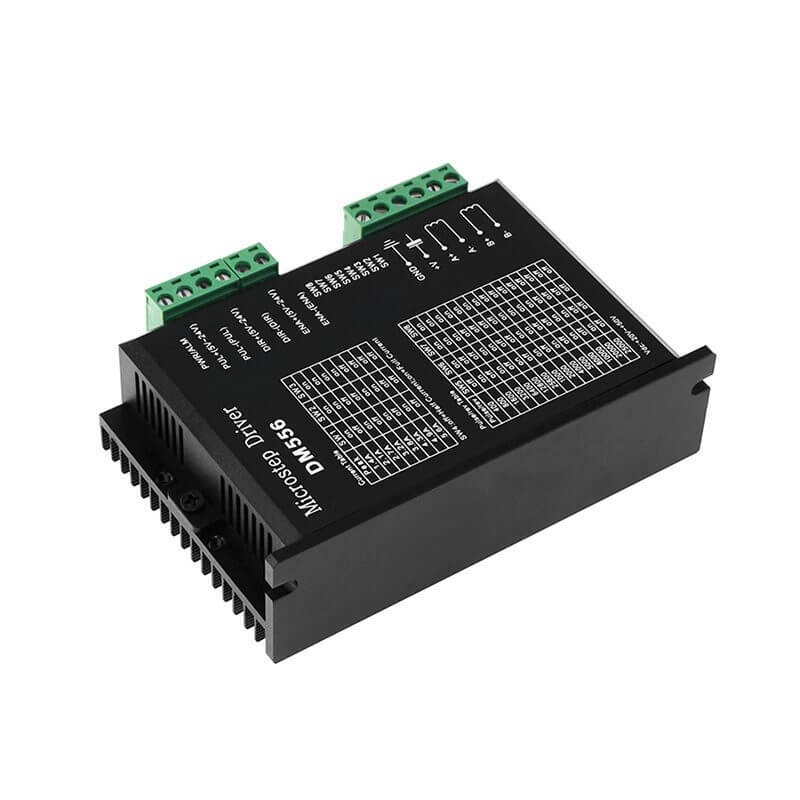

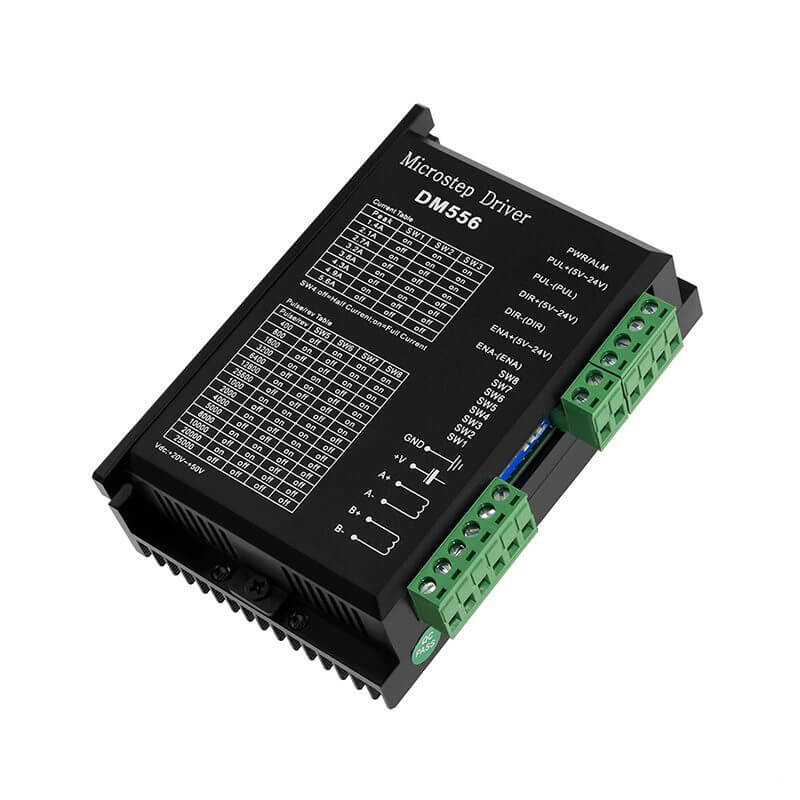

DM556 Driver para Motor a Pasos DC 20-50V 5.6A

INFORMACIÓN

¿Qué es DM556 Driver para motor a pasos?

Es un controlador de motores paso a paso de alta tensión, que funciona a través de tecnología DSP lo cual lo convierte en una solución rápida y versátil para el manejo de motores paso a paso, este controlador trae integrada tecnología anti-resonancia y control de corriente hasta 5.6 A, durante su funcionamiento la operación es suave precisa.

El DM556 es una solución ideal para aplicaciones que requieren suavidad a baja velocidad.

¿Para que sirve el DM556 Driver para motor a pasos?

Sirve para controlar motores paso a paso, ideal para armar tu propio CNC de grabado por router y controlar motores Nema23 y Nema34 con corriente de 1.4A-5.6A. Contamos con mas Drivers para controlar motores a pasos consultalos Aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: DM556
• Voltaje de operación:
  • 20V – 50V DC
• Corriente pico de salida: 1.4 ~ 5.6A
• Corriente de señal lógica: 7 ~ 10 mA (típico 10 mA)
• Frecuencia de entrada de pulso: 0~200kHz
• 15 resoluciones de micro-pasos seleccionables de 400-25600
• Protección contra sobretensión y sobrecorriente
• Resistencia de aislamiento: 500MΩ
• Adecuado para motores de 2 fases
• Vibración: 10-55Hz/0.15mm
• Soporta modos PUL/DIR y CW/CCW
• 8 ajustes de corriente de salida seleccionables de 1.4A a 5.6A a través de interruptores DIP
• Dimensiones: 118 x 76 x 34 mm

DOCUMENTACIÓN Y RECURSOS

• Pinout

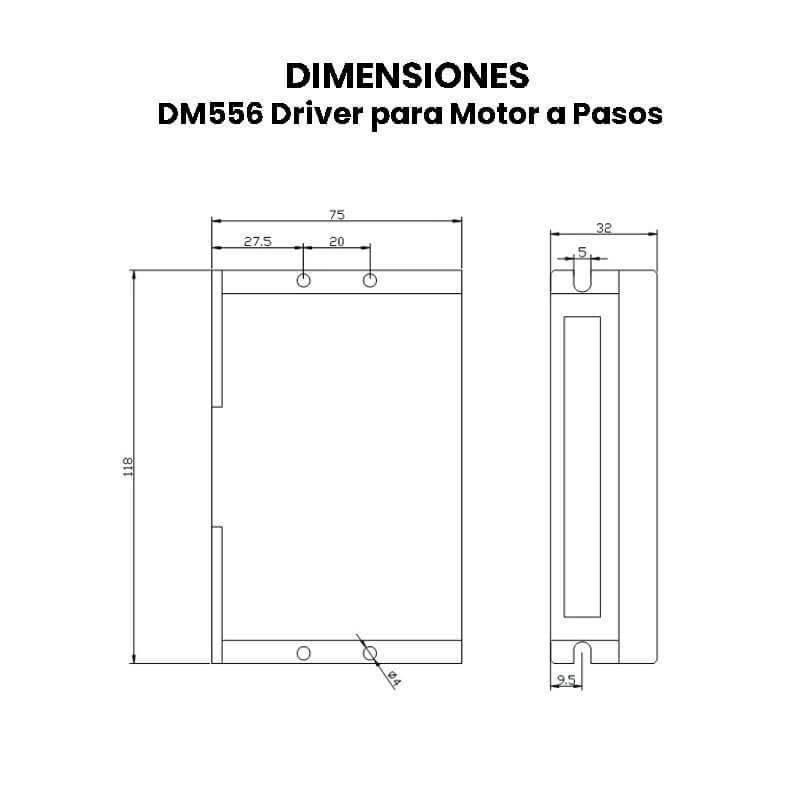

• Dimensiones


INFORMACIÓN ADICIONAL

Tabla para configurar corriente de salida

Para ajustar la corriente de salida usar los siguinetes switches SW1, SW2 y SW3 y ajustarlos como se indica la siguiente tabla:

Configuracion modo de corriente en standby

Utiliza el switch SW4 y sigue la siguiente tabla:

Ajuste de pasos/giros

Para definir los pasos usiliza los switches SW5, SW6, SW7 y SW8, apoyate de la siguiente tabla:

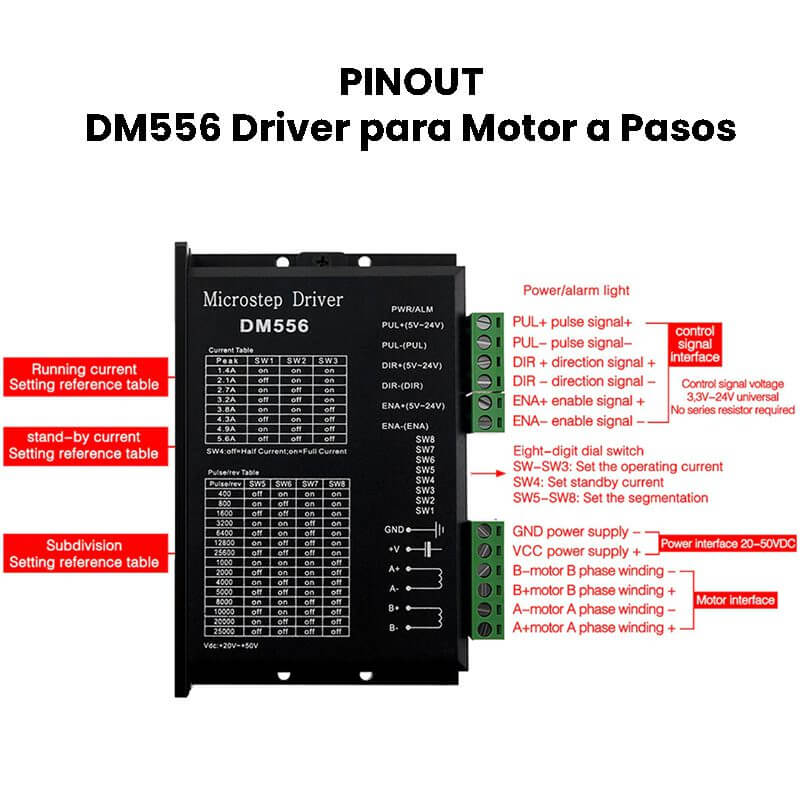

Definición de pines de control

• PUL+(5V-24V): Entrada de señal, de paso o pulso positivo
• PUL-(PUL): Entrada de señal, de paso o pulso negativo
• DIR+(5V-24V): Señal de dirección terminal positiva
• DIR-(DIR): Señal de dirección terminal de paso negativo
• ENA+(5V-24V): Señal de entrada de reinicio sin conexión terminal positiva
• ENA-(ENA): Sin conexión permite restablecer la entrada de la señal terminal negativo
• GND y +V: Conexión de fuente de alimentacion desde 20V – 50V DC
