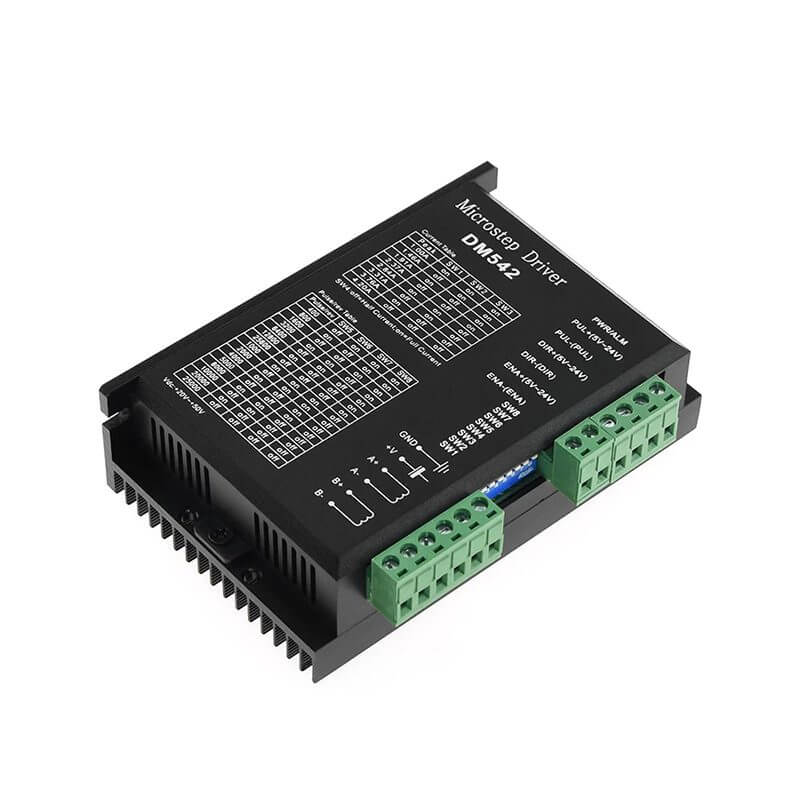

DM542 Driver para Motor a Pasos DC 20-50V 4.2A
$ 226.00
4 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 10 piezas | $ 204.77 |
| 15 piezas | $ 187.76 |
| 25 piezas | $ 173.35 |
INFORMACIÓN
¿Qué es DM542 Driver para motor a pasos?
Es un controlador de motores paso a paso de alta tensión, que funciona a través de tecnología DSP lo cual lo convierte en una solución rápida y versátil para el manejo de motores a pasos, este controlador trae integrada tecnología anti-resonancia y control de corriente hasta 4.2A, durante su funcionamiento la operación es suave precisa.
Sus características únicas hacen del DM542 una solución ideal para aplicaciones que requieren suavidad a baja velocidad.
¿Para que sirve el DM542 Driver para motor a pasos?
Sirve para controlar motores paso a paso, ideal para armar tu propio CNC de grabado por router y controlar motores Nema 17, 23 con corriente de 1A-4.2A. Contamos con más Drivers para controlar motores a pasos consultalos Aquí.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo: DM542
- Voltaje de operación:
- 20V – 50V DC
- Corriente pico de salida: 1 ~ 4.2A
- Corriente de señal lógica: 7 ~ 10 mA (típico 10 mA)
- Frecuencia de entrada de pulso: 0~200kHz
- 15 resoluciones de micro-pasos seleccionables de 400-25600
- Protección contra sobretensión y sobrecorriente
- Resistencia de aislamiento: 500MΩ
- Adecuado para motores de 2 fases
- Vibración: 10-55Hz/0.15mm
- Soporta modos PUL/DIR y CW/CCW
- 8 ajustes de corriente de salida seleccionables de 1A a 4.2A a través de interruptores DIP

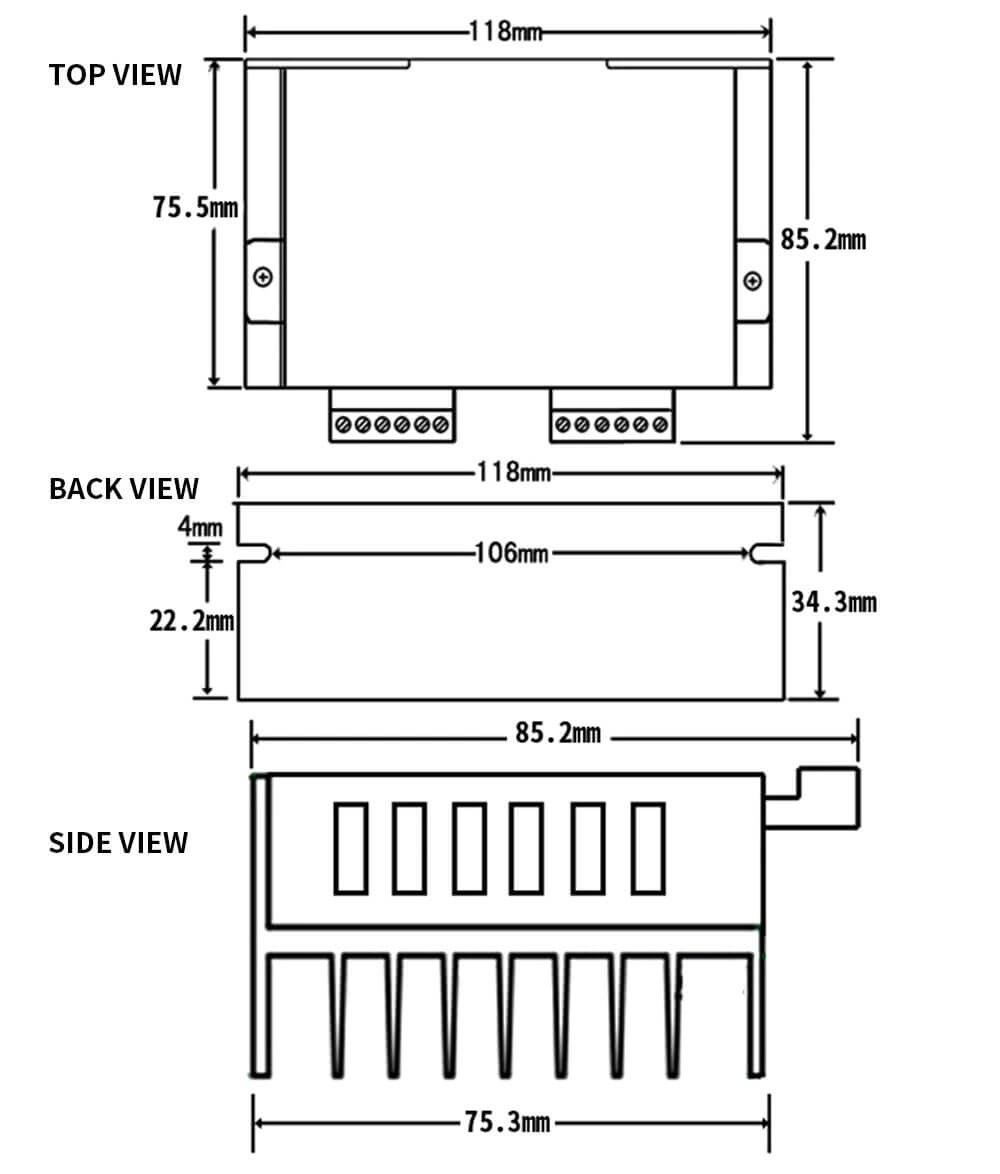

- Dimensiones: 118 x 76 x 34 mm
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Tabla para configurar corriente de salida
Para ajustar la corriente de salida usar los siguinetes switches SW1, SW2 y SW3 y ajustarlos como se indica la siguiente tabla:
| Corriente de operación | SW1 | SW2 | SW3 |
| 1.00A | ON | ON | ON |
| 1.46A | OFF | ON | ON |
| 1.91A | ON | OFF | ON |
| 2.37A | OFF | OFF | ON |
| 2.84A | ON | ON | OFF |
| 3.31A | OFF | ON | OFF |
| 3.76A | ON | OFF | OFF |
| 4.20A | OFF | OFF | OFF |
Configuracion modo de corriente en standby
Utiliza el switch SW4 y sigue la siguiente tabla:
| SW4 | STAND-BY |
| ON | FLUJO COMPLETO |
| OFF | MEDIO FLUJO |
Ajuste de pasos/giros
Para definir los pasos usiliza los switches SW5, SW6, SW7 y SW8, apoyate de la siguiente tabla:
| Número de paso/giro | SW5 | SW6 | SW7 | SW8 |
| 400 | OFF | ON | ON | ON |
| 800 | ON | OFF | ON | ON |
| 1600 | OFF | OFF | ON | ON |
| 3200 | ON | ON | OFF | ON |
| 6400 | OFF | ON | OFF | ON |
| 12800 | ON | OFF | OFF | ON |
| 25600 | OFF | OFF | OFF | ON |
| 1000 | ON | ON | ON | OFF |
| 2000 | OFF | ON | ON | OFF |
| 4000 | ON | OFF | ON | OFF |
| 5000 | OFF | OFF | ON | OFF |
| 8000 | ON | ON | OFF | OFF |
| 10000 | OFF | ON | OFF | OFF |
| 20000 | ON | OFF | OFF | OFF |
| 25000 | OFF | OFF | OFF | OFF |
Definición de pines de control
- PUL+(5V-24V): Entrada de señal, de paso o pulso positivo
- PUL-(PUL): Entrada de señal, de paso o pulso negativo
- DIR+(5V-24V): Señal de dirección terminal positiva
- DIR-(DIR): Señal de dirección terminal de paso negativo
- ENA+(5V-24V): Señal de entrada de reinicio sin conexión terminal positiva
- ENA-(ENA): Sin conexión permite restablecer la entrada de la señal terminal negativo
- GND y +V: Conexión de fuente de alimentacion desde 20V – 50V DC
| Peso | 0.237 kg |
|---|---|
| Dimensiones | 11.8 × 7.6 × 3.4 cm |
