Detector de Ritmo Cardiaco KY-039
$ 12.00
80 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 10 piezas | $ 10.69 |
| 25 piezas | $ 9.66 |
| 35 piezas | $ 8.81 |
INFORMACIÓN
El Detector de Ritmo Cardiaco KY-039 es un sensor óptico de pulsos cardíacos por medio de la huella digital, utiliza un LED infrarrojo brillante (IR) y un fototransistor para detectar el pulso del dedo, un LED rojo flashea con cada pulso.
Sus principales usos y aplicaciones se encuentran en proyectos de monitoreo de salud, wearables, estaciones biométricas, sistemas de entrenamiento físico y estudios académicos de bioingeniería. Gracias a su simplicidad y bajo costo, es ideal para entornos educativos y prototipos de investigación. Es compatible con una amplia variedad de tarjetas de desarrollo como Arduino UNO, Arduino Nano, ESP8266, ESP32, Raspberry Pi y otras plataformas que cuenten con entradas analógicas o capacidad de lectura de señales digitales. Su integración en proyectos de IoT permite transmitir datos biométricos en tiempo real para análisis remoto o control de dispositivos inteligentes.
NOTA: Este dispositivo no reemplaza a ningún dispositivo de medición médica.
ESPECIFICACIONES Y CARACTERÍSTICAS

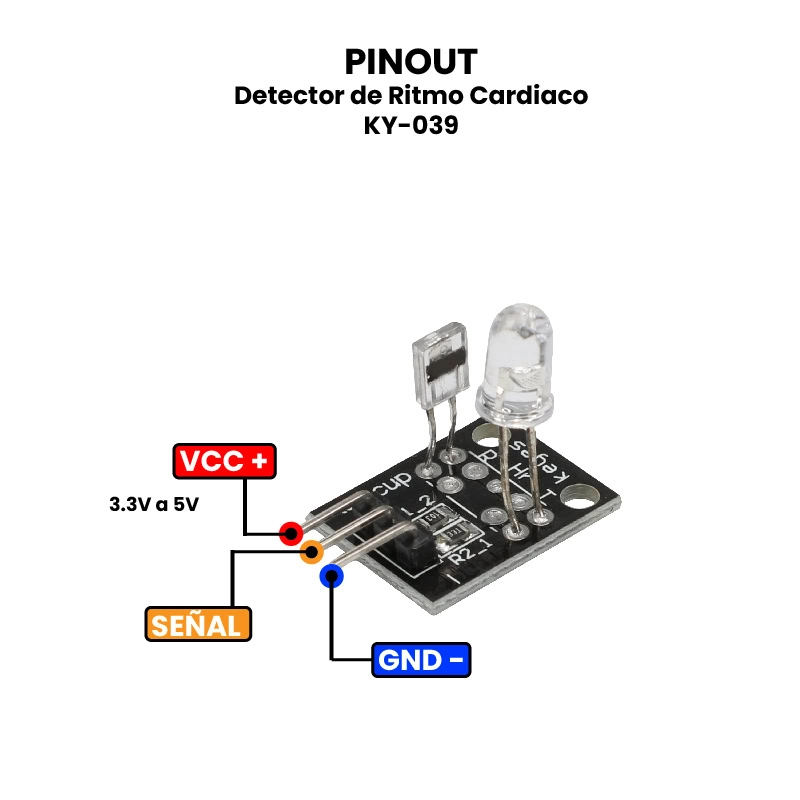

- Voltaje: 3.3V a 5V.
- Tipo de Salida: Analógica.

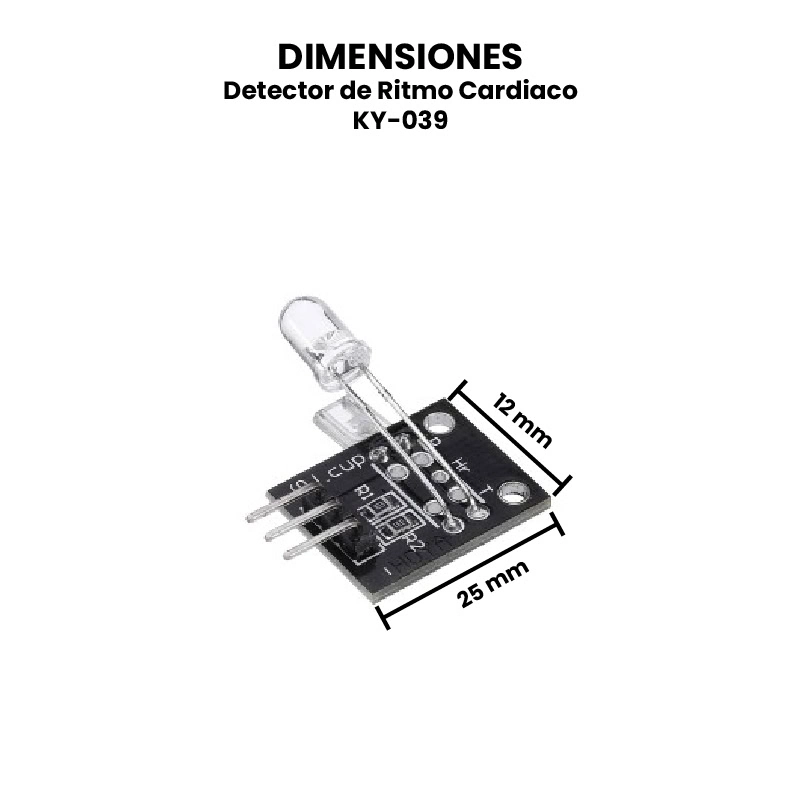

- Dimensiones: 25 mm x 12 mm x 12 mm.
- Peso: 2 g.
DOCUMENTACIÓN Y RECURSOS
TUTORIALES
INFORMACIÓN ADICIONAL
¿Cómo funciona el sensor de pulso cardíaco?
El monitor de pulso funciona de la siguiente manera: el LED es el lado luminoso del dedo y el fototransistor del otro lado del dedo, el fototransistor utilizado para obtener el flujo emitido, cuando la presión sanguínea pulsa con el dedo cuando la resistencia del fototransistor ser ligeramente cambiado.
Cuando el pulso de la presión arterial pasa por el dedo, la corriente de la base del fototransistor se modifica ligeramente, debido a que la cantidad de luz que puede atravesar el dedo disminuye, lo que significa una salida por el puerto análogo diferente.
Es muy importante tener en cuenta que es prioritario que se mantenga lo más alejado de la luz parásita, es decir de la luz externa por ejemplo la iluminación del hogar, por eso se recomienda usar algún sistema que sirva de escudo al fototransistor y que evite que otra luz diferente a la del led llegue, ya que la señal del latido del corazón es muy débil y la luz ambiente añadirá un ruido considerable.
Para obtener datos de latido real del corazón se debe de realizar un procesamiento de señal, te invitamos a revisar el tutorial.
ENLACES EXTERNOS
| Peso | 0.002 kg |
|---|---|
| Dimensiones | 0.01 × 0.01 × 0.01 cm |
