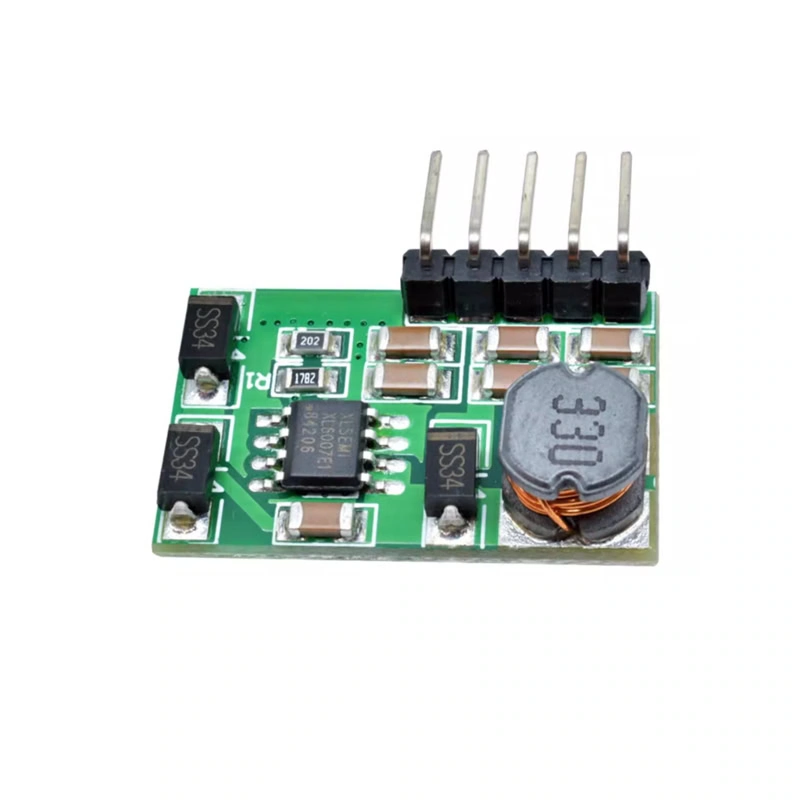

DD1718PA Fuente de Voltaje Simetrico ±12V

INFORMACIÓN

El módulo DD1718PA es una fuente DC-DC de voltaje simétrico que convierte una sola entrada de corriente continua en dos salidas opuestas, +12 V y –12 V, tomando como referencia un punto de tierra común (GND), logrando así una solución compacta, eficiente y de bajo desperdicio de energía para obtener alimentación simétrica sin usar transformadores grandes ni reguladores lineales.

La fuente simétrica DD1718PA ±12 V se utiliza en aplicaciones donde se necesita alimentación bipolar estable para circuitos electrónicos de precisión, siendo muy común en amplificadores operacionales, preamplificadores de audio, ecualizadores, filtros activos y mezcladoras, ya que estos circuitos trabajan mejor con señales que oscilan alrededor de 0 V; en el área de desarrollo es útil para alimentar prototipos con op-amps, etapas de control analógico, interfaces de comunicación analógica y algunos drivers de señal.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: 12 VDC.
• Voltajes:
  • De Entrada: 3.3 – 11 VDC.
  • De Salida: ± 12 VDC.
• Desviación: ± 4%.
• Corrientes:
  • Máxima de Entrada: 1.8 A.
  • Máxima de Salida:
    • +Vo 700 mA.
    • -Vo 150 mA.
  • De Reposo: 3 – 4 mA.
• Frecuencia de Funcionamiento: 400 KHz.
• Eficiencia: Hasta 90%.
• MOSFET de Potencia de Optimización Interna.
• Funciones:
  • Compensación de frecuencia incorporada.
  • Función de arranque suave incorporada.
  • Función de apagado térmico incorporada.
  • Función de límite de corriente incorporada.
• Temperatura de Trabajo: – 40 °C a 125 °C.
• Dimensiones: 24 mm x 11 mm x 7 mm.
• Peso: 3 g.

Nota: Es recomendable unir las dos tierras (GND) para un funcionamiento óptimo.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

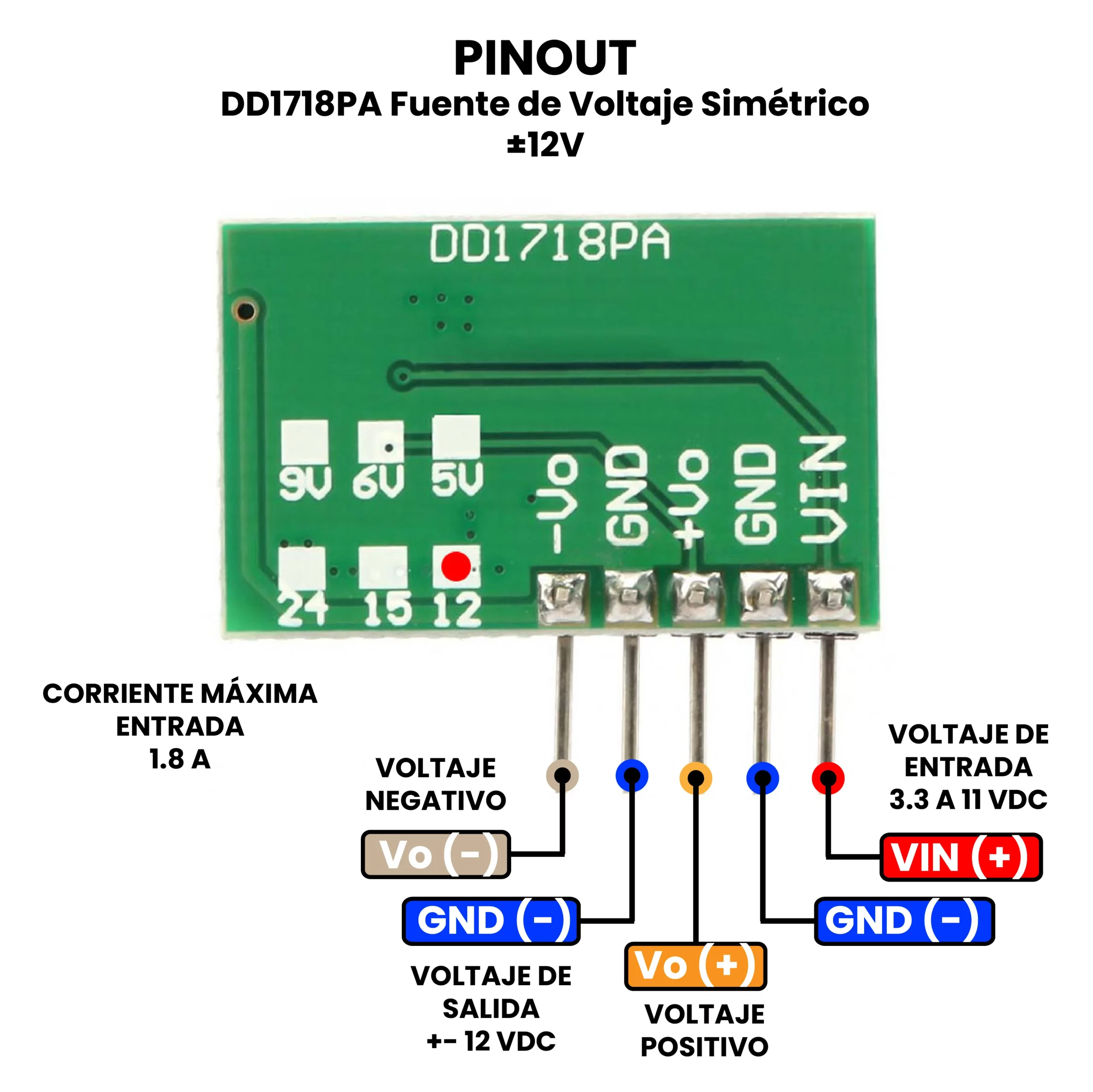

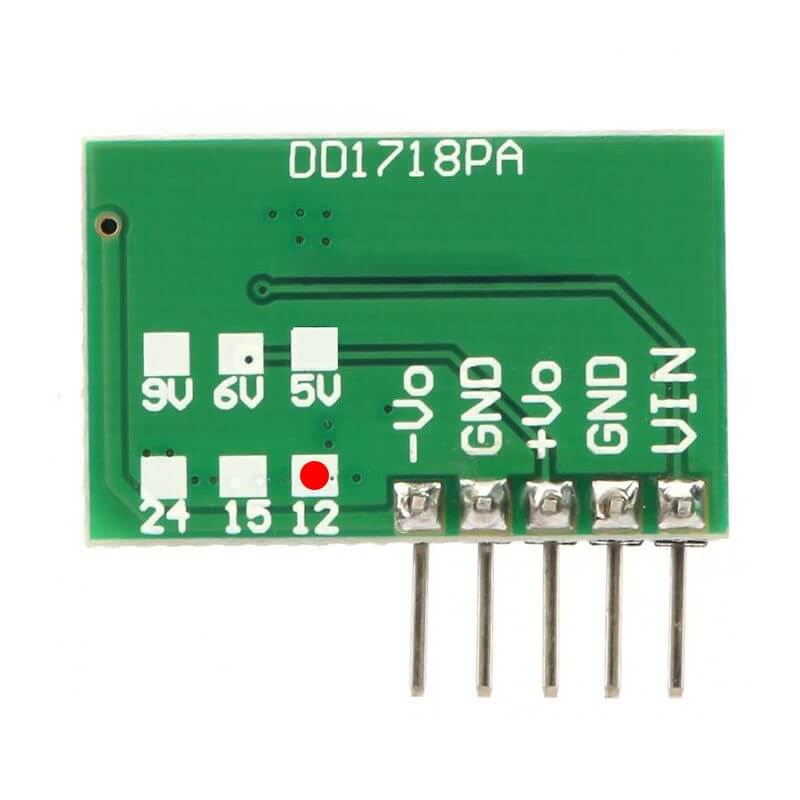

• Pinout
• Dimensiones
• Esquemático
• Diagrama

INFORMACIÓN ADICIONAL

Puntos a Considerar.

1. Debido a la presión parcial del diodo, el voltaje de -Vo es menor que el de +Vo.
2. Para obtener un voltaje más estable, se recomienda que la salida sea mayor a 15 mA.
3. -Vo no se puede usar solo o no hay salida de voltaje, pero puedes usar +Vo solo.
4. El voltaje de entrada no puede ser mayor que el rango de entrada máximo.
5. La potencia de salida no puede ser mayor que la carga máxima durante un tiempo prolongado.
6. La potencia de entrada debe ser mayor que la potencia de salida, debido al consumo de energía del propio módulo.

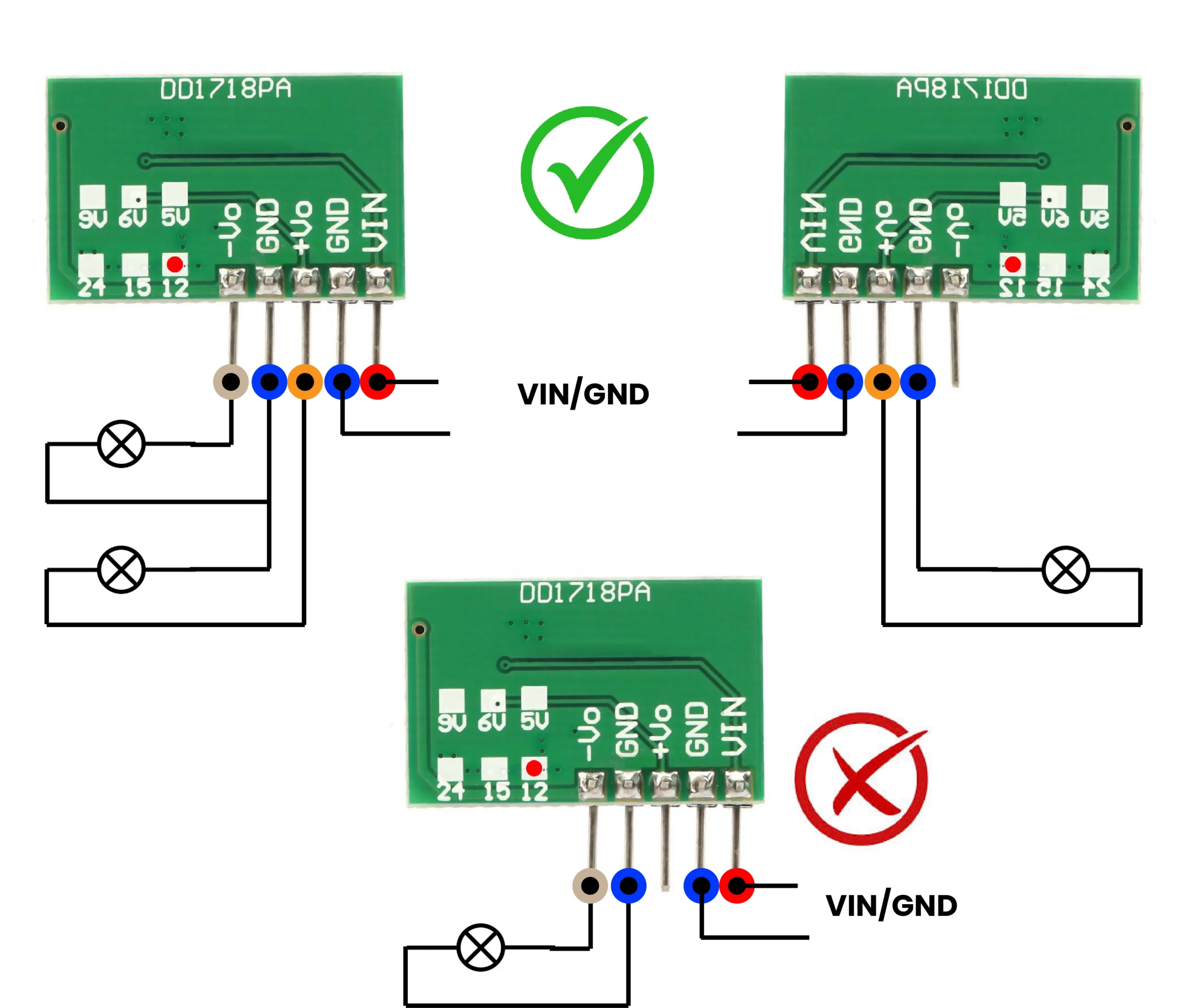

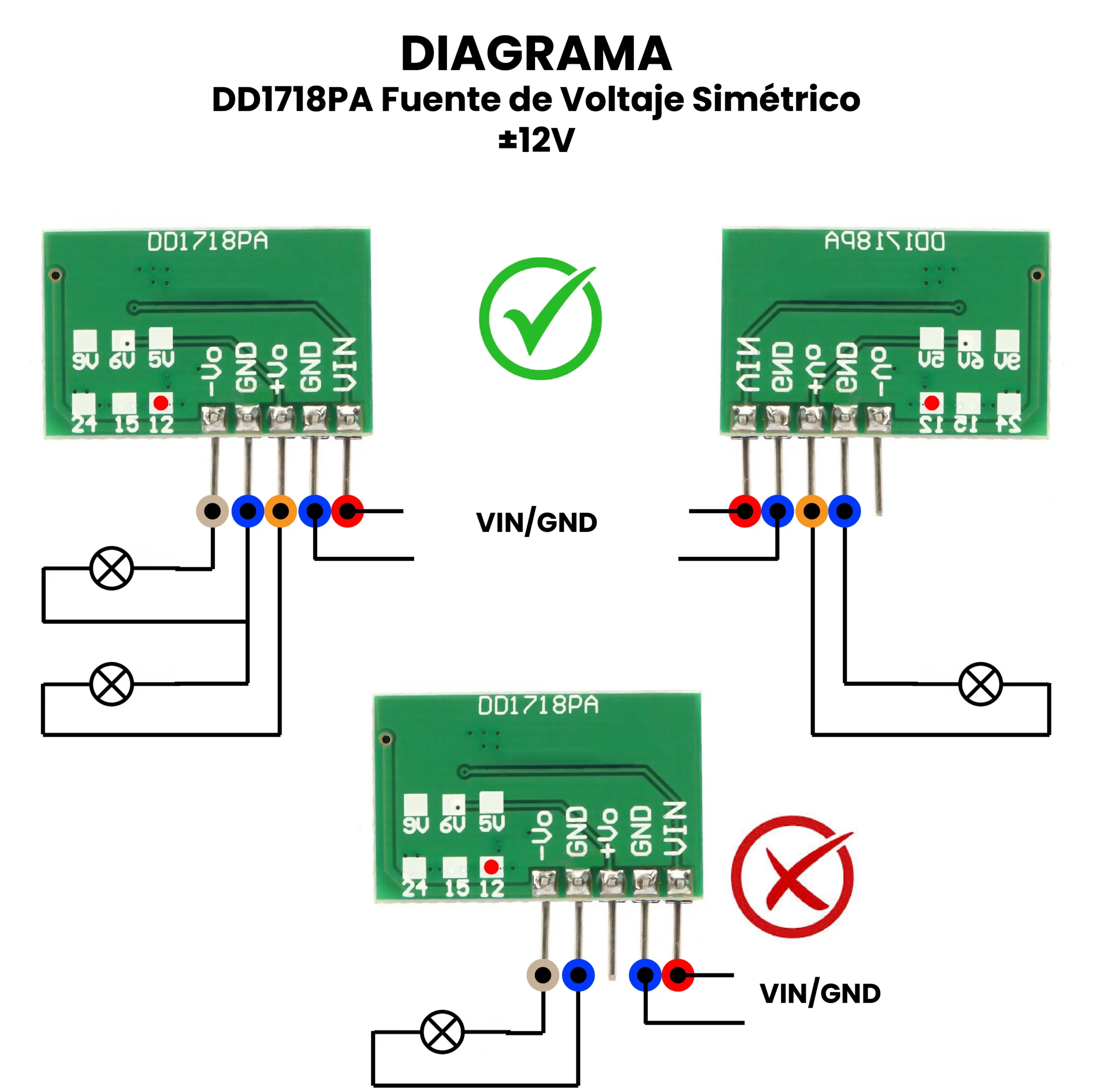

Diagrama de Conexiones Correctas.

A continuación, te muestro un diagrama de conexiones correctas usando el voltaje positivo y negativo de la fuente simétrica.
