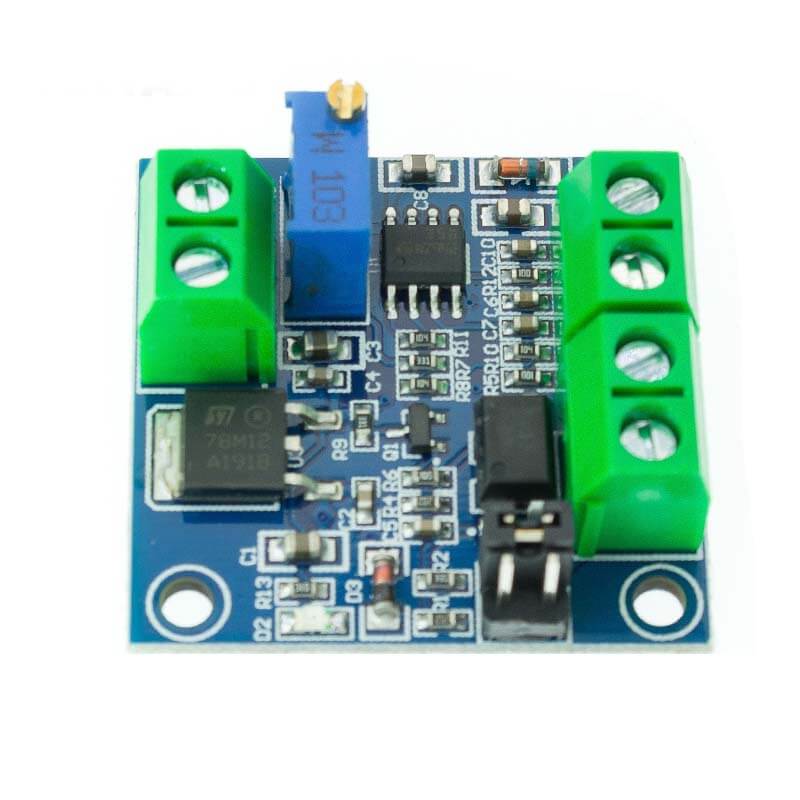

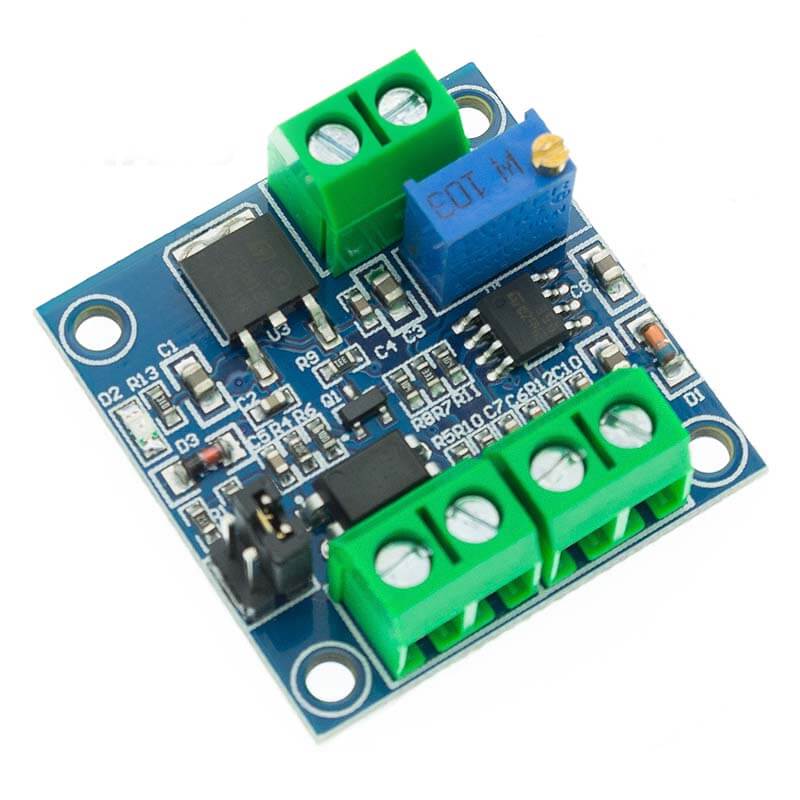

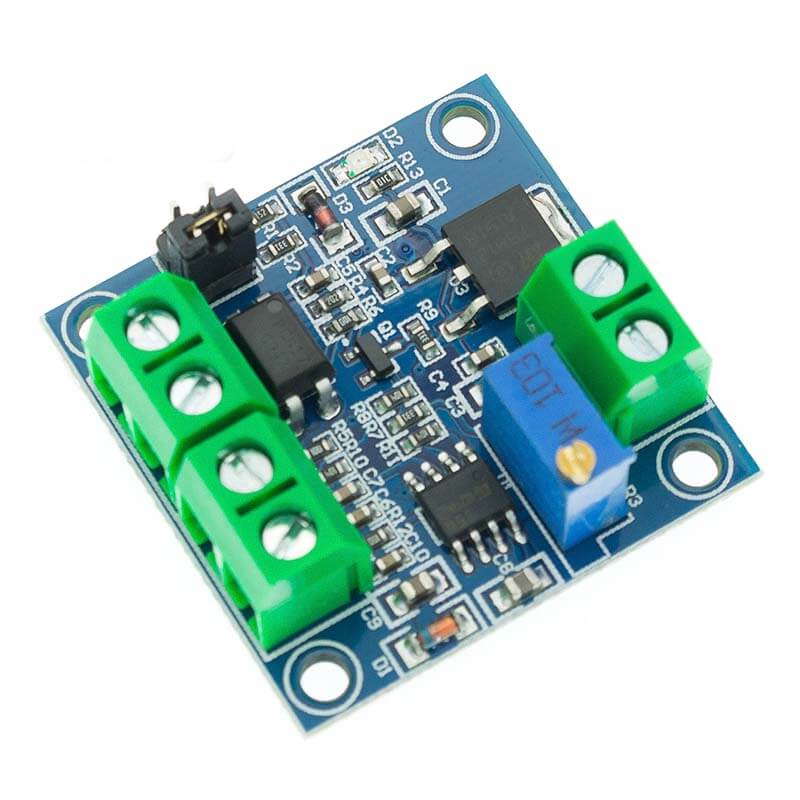

INFORMACIÓN
Un Convertidor de PWM a Voltaje Analógico 0-10V PLC es un módulo electrónico que transforma una señal PWM (Pulse Width Modulation), comúnmente generada por microcontroladores o salidas digitales de controladores lógicos programables (PLC), en una señal de voltaje analógico lineal de 0 a 10V. Su funcionamiento se basa en un filtro de integración y una etapa de amplificación, donde el ciclo de trabajo de la señal PWM (el porcentaje de tiempo en alto respecto al total del periodo) se traduce proporcionalmente en un voltaje analógico estable.
El Convertidor de PWM a Voltaje Analógico 0-10V PLC se utiliza principalmente en automatización industrial, control de velocidad de motores, regulación de variadores de frecuencia, control de intensidad lumínica en sistemas de iluminación y en la gestión de actuadores y válvulas proporcionales que trabajan con señales analógicas. También es muy útil en proyectos de prototipado electrónico donde se necesita convertir señales digitales en un control analógico suave y estable. Este tipo de convertidor es compatible con una amplia variedad de tarjetas de desarrollo, como Arduino, ESP32, STM32, Raspberry Pi, y con salidas de controladores lógicos programables (PLC), permitiendo una integración sencilla en sistemas de control mixtos digitales-analógicos.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tecnología integrada MCU.
- Rango de entrada PWM: 0–100% duty cycle.
- Rango de salida analógica: 0–10 V DC.
- Precisión de conversión: ±1%.
- Resolución: Alta, compatible con control fino de actuadores.
- Frecuencia de PWM soportada:1 kHz – 3 kHz.
- Carga mínima de salida: 2 kΩ o más (entrada de alta impedancia).
- Alimentación del módulo: 12 – 30 VDC.
- Consumo de corriente: Bajo, usualmente <100 mA.
- Temperatura de operación: –20 °C a +70 °C.
- Protecciones: Contra inversión de polaridad y sobrecarga en algunos modelos.

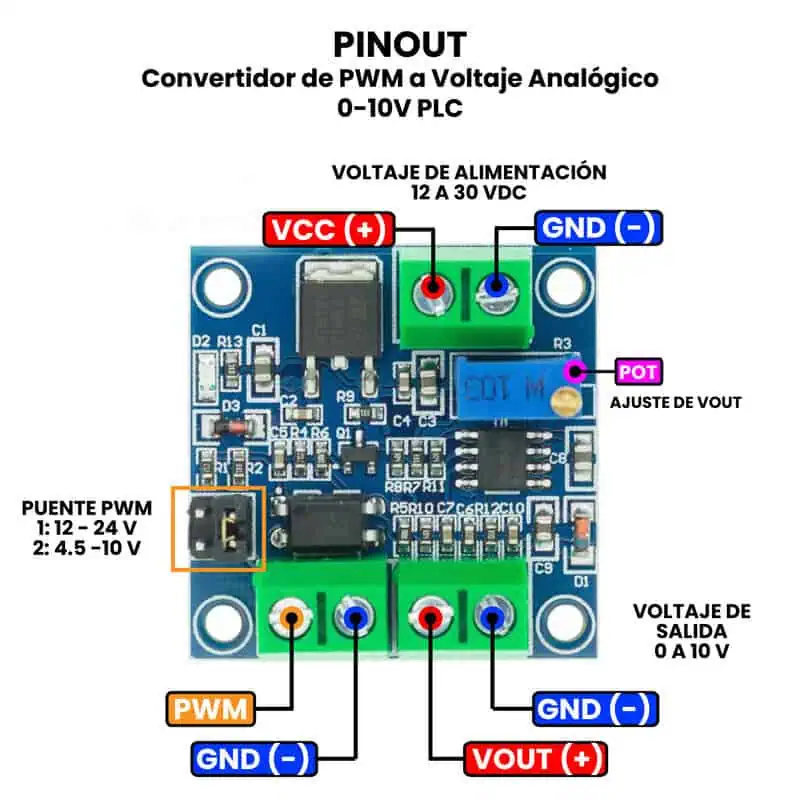

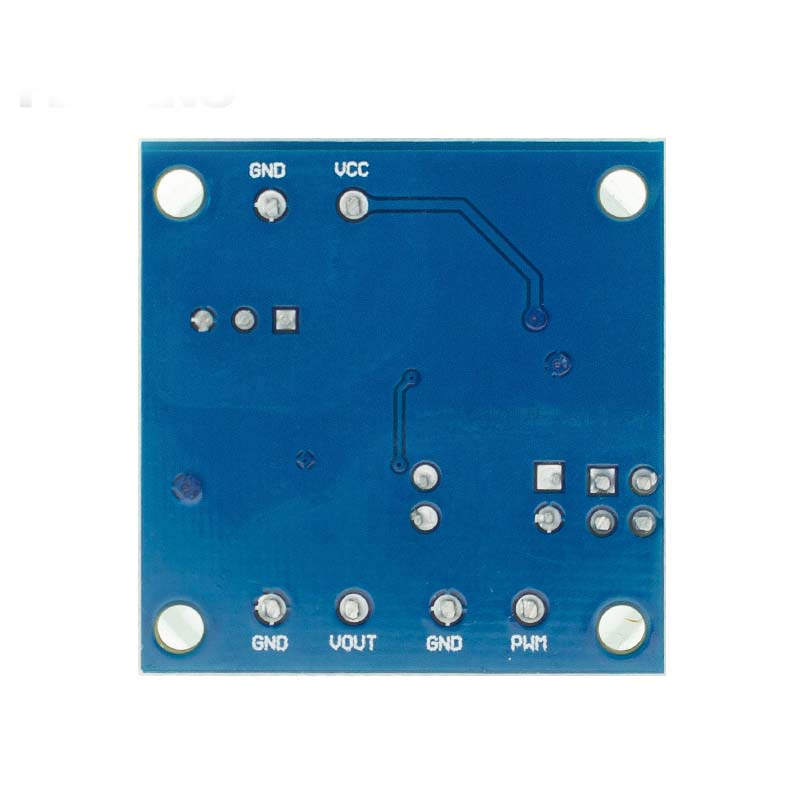

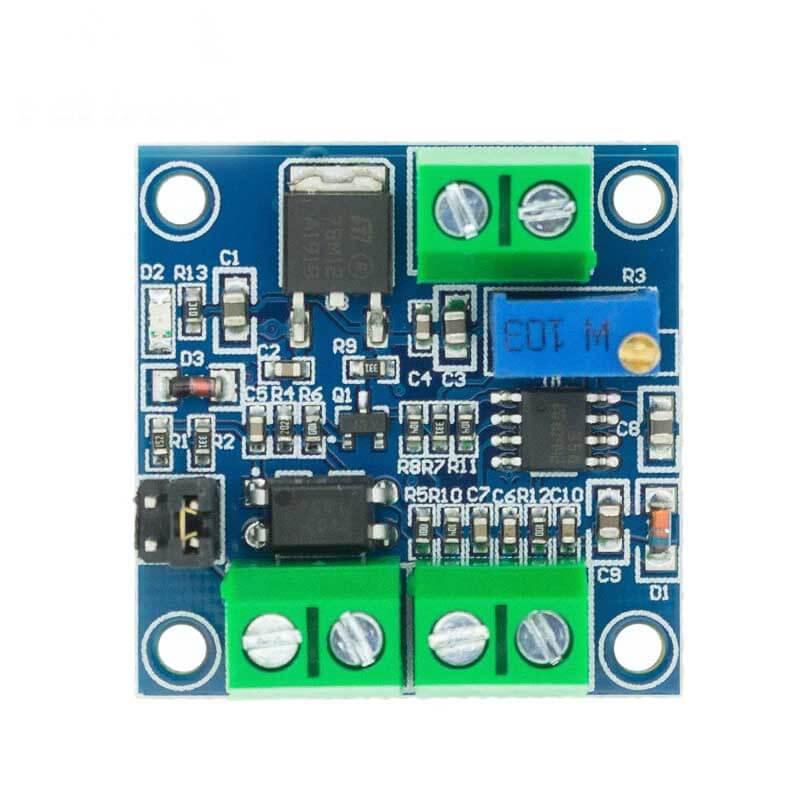

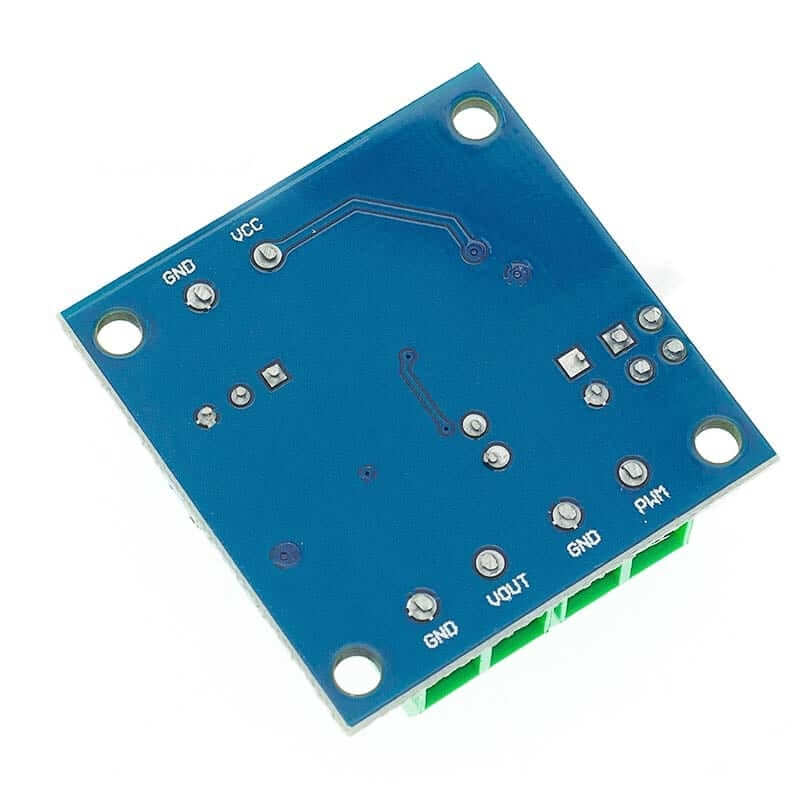

- Rango de nivel de entrada de señal PWM:
- Para el control por microcontrolador (5V), coloque el puente en ‘5V’.
- Para el control del PLC (12 V a 24 V), coloque el puente en ’24 V’.

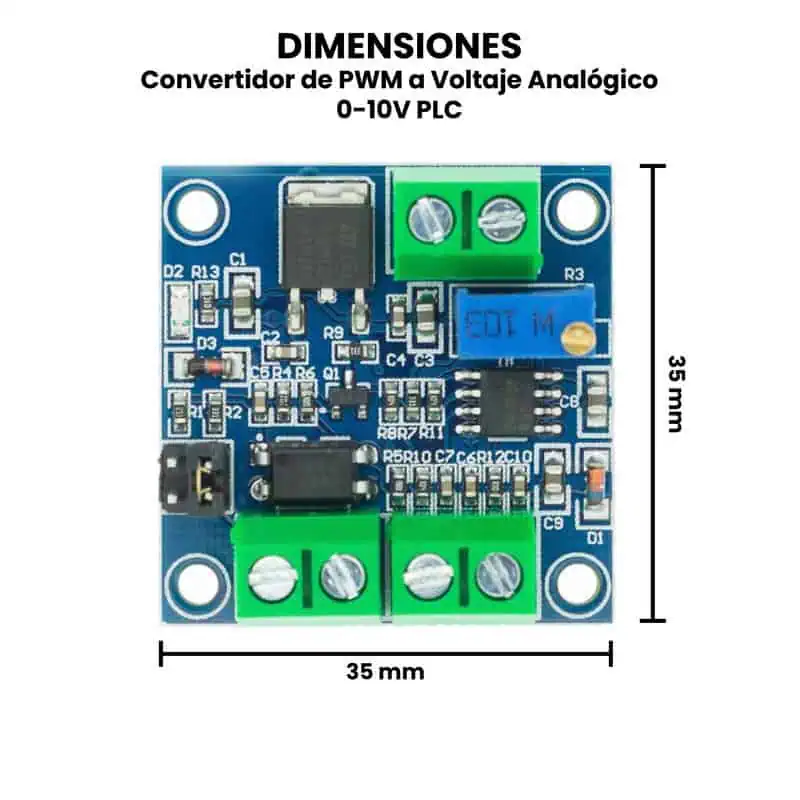

- Dimensiones: 35 mm x 35 mm x 8 mm.
- Peso: 11 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Recomendaciones de Uso.
- Después del encendido, sin señal de entrada, la salida es de 0V.
- La primera vez que se enciende la alimentación, es mejor hacer una depuración de calibración: ingrese una señal de ciclo de trabajo del 50% a PWM y ajuste el puente a la entrada.
- La frecuencia es 1KHZ-3KHZ, realice medición entre VOUT y GND con un multímetro y mostrará 5V. Ajuste el potenciómetro para asegurarse de que la salida muestre 5V hasta que lo pueda observar en el multímetro.
- El voltaje de salida se puede ajustar ajustando el ciclo de trabajo de la señal PWM.
