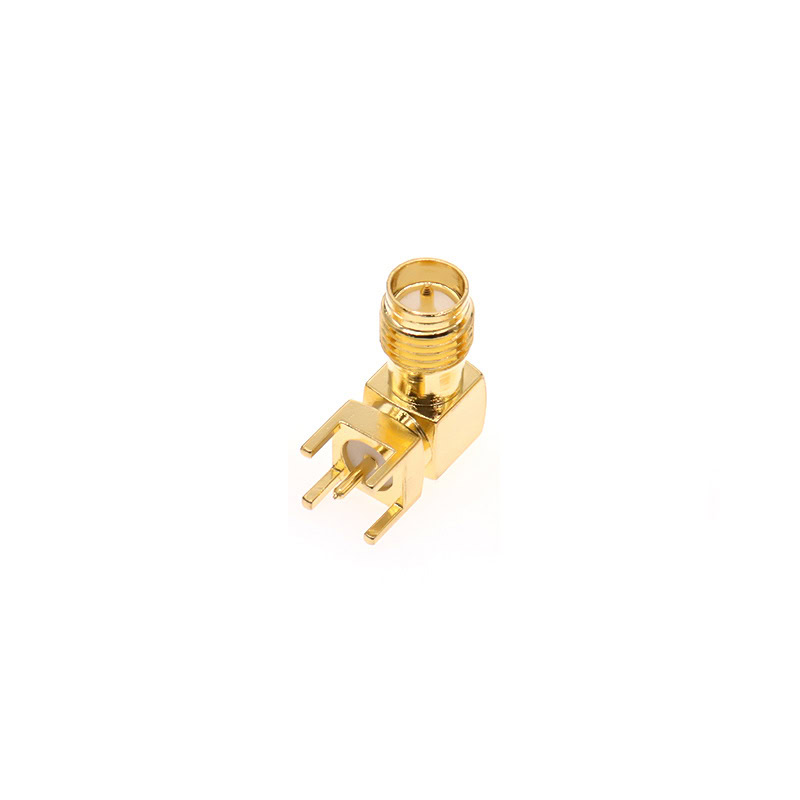

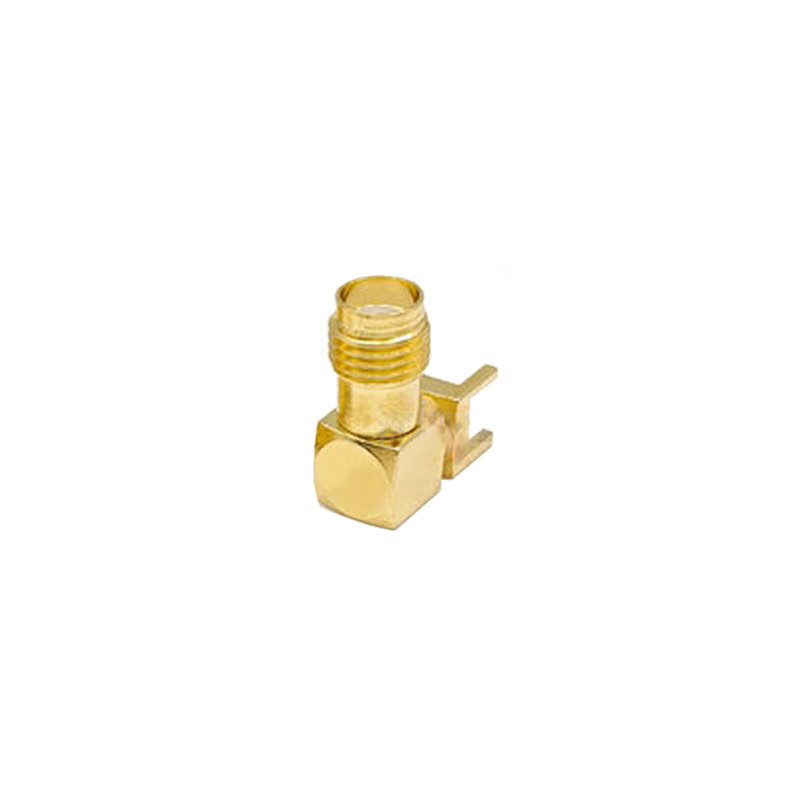

Conector SMA-KWE Horizontal 14.5mm Macho

INFORMACIÓN

Un conector SMA (SubMiniature version A) es un tipo de conector de radiofrecuencia (RF) de pequeño tamaño utilizado para transmitir señales de alta frecuencia.

Es muy común en sistemas de comunicaciones inalámbricas como Wifi y telefonía móvil; equipos de medición y prueba en algunos sistemas de comunicación por satélite o radares y en redes de telecomunicaciones.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo de conector: SMA
• Material del conector: Latón
• Tipo de montaje: Vertical (montaje a través de placa o PCB)
• Material del contacto: Latón
• Frecuencia máxima de operación: 18 GHz
• Impedancia: 50 ohmios
• Temperatura de operación: -65°C a +165°C
• Conector: Macho (conector de entrada, en este caso, donde se insertará un conector hembra)
• Conexión: Rosca externa para el conector hembra
• Dimensiones: 6 mm x 13 mm x 14.5 mm
• Peso: 2.9 g

---

DOCUMENTACIÓN Y RECURSOS

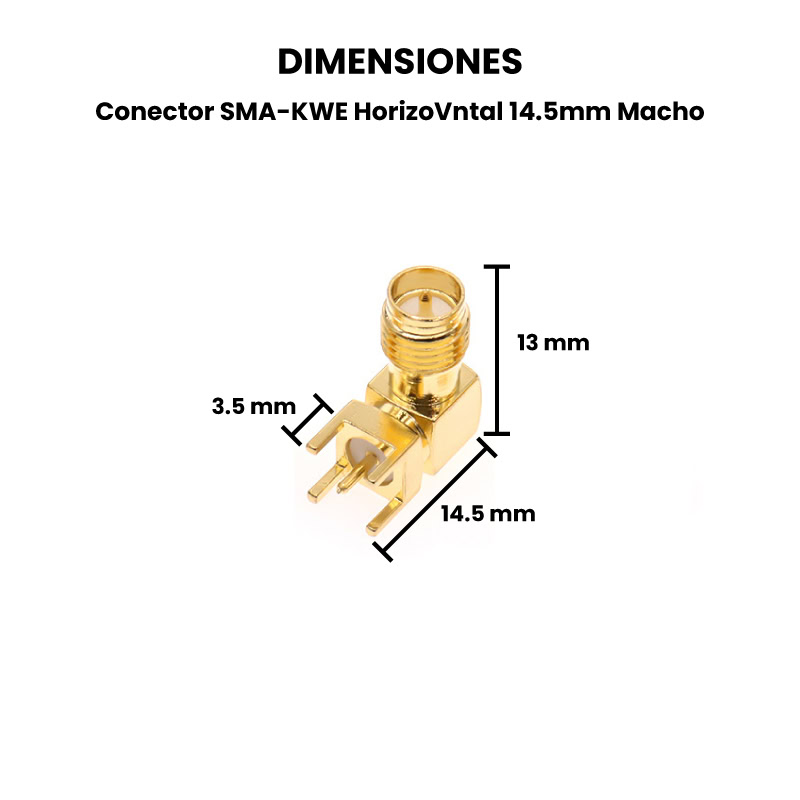

• Dimensiones

---

INFORMACIÓN ADICIONAL

Precauciones de diseño PCB al utilizar conectores SMA

1. Impedancia de la línea de transmisión (50 ohmios)

• Precisión de impedancia: Asegúrate de que las líneas de transmisión en la PCB tengan una impedancia característica de 50 ohmios, que es la impedancia estándar para las señales RF. Si la impedancia no es correcta, se generarán reflexiones de señal y pérdidas de potencia.
• Rastro de la pista: Utiliza pistas de ancho adecuado para mantener los 50 ohmios de impedancia. El ancho dependerá del tipo de material de la PCB (por ejemplo, FR4) y el grosor de la capa de cobre. Utiliza calculadoras de impedancia para determinar el ancho exacto.
• Control de la impedancia: Verifica que la impedancia se mantenga constante en todo el recorrido de la línea de transmisión, desde el conector SMA hasta el punto de destino.

2. Tiempos de propagación y transición de señal

• Líneas de transmisión cortas: Las señales de RF tienen tiempos de propagación rápidos. Por lo tanto, las pistas que conectan los conectores SMA deben ser lo más cortas posible para evitar distorsiones o pérdidas. Trata de mantener las rutas de señal directas y evita giros bruscos en las pistas.
• Evita cambios bruscos en la geometría de las pistas: Asegúrate de que las pistas no tengan ángulos agudos o cambios repentinos en su geometría, ya que esto puede generar desajustes en la impedancia e incluso generar pérdidas de señal.

3. Alineación precisa del conector SMA

• Ubicación del conector: El conector SMA debe ser colocado con precisión, asegurando que la ubicación del conector coincida con la línea de transmisión en la PCB. Si el conector está desalineado con la ruta de la señal, se pueden generar pérdidas de señal o incluso desconexión parcial.
• Precisión en el orificio de montaje: Asegúrate de que el orificio para el conector SMA esté bien dimensionado y posicionado, para que el conector se asiente correctamente. Si el conector no está bien alineado, puede haber una mala conexión eléctrica o mecánica.

4. Aislamiento adecuado y apantallamiento

• Apantallamiento (ground plane): La PCB debe tener un plano de tierra adecuado debajo de las señales de RF para reducir la interferencia y las pérdidas. Un plano de tierra continuo debajo de las señales RF ayuda a estabilizar la señal y reducir el ruido.
• Apantallamiento del conector SMA: El conector SMA tiene una parte exterior que debe estar conectada al plano de tierra para reducir la interferencia electromagnética (EMI). Este apantallamiento debe ser lo más continuo posible, asegurando que no haya interrupciones o discontinuidades en la conexión a tierra.

5. Consideraciones de tolerancia en el diseño de la PCB

• Tolerancias de las pistas: Mantén tolerancias estrictas en las dimensiones de las pistas para garantizar que la impedancia de 50 ohmios se mantenga. Pequeñas variaciones en las dimensiones de la pista pueden tener un gran impacto en el rendimiento de RF.
• Tolerancia en el orificio del conector: Las tolerancias de fabricación del orificio para el conector SMA también son críticas. Si el orificio es demasiado grande o pequeño, el conector no se fijará correctamente, lo que puede afectar la calidad de la señal.

6. Vías y cambios de capas

• Minimizar el uso de vías: Las vías (agujeros de conexión entre capas) deben ser minimizadas en las rutas de señal RF, ya que las vías introducen inductancia, lo que puede afectar negativamente el rendimiento de la señal de RF, especialmente a frecuencias más altas.
• Vías apantalladas: Si necesitas usar vías, asegúrate de que estén bien apantalladas (es decir, conectadas a tierra) para minimizar el ruido y las interferencias.

7. Atenuación y pérdidas de señal

• Control de la longitud de las pistas: Las señales de RF tienen un largo de onda corto, y las pistas largas pueden introducir atenuación o incluso reflejar la señal. Mantén las pistas lo más cortas posibles, y si es necesario, utiliza componentes como empalmes de microstrip o puentes para reducir las pérdidas.
• Minimizar el uso de componentes en las señales de RF: Cada componente en una ruta de señal RF (como resistores, inductores o capacitores) puede introducir pérdidas adicionales, por lo que es importante limitar su uso en las rutas de señales de RF.

8. Consideraciones mecánicas

• Manejo del conector: Los conectores SMA deben ser montados y manejados con cuidado. Si el conector SMA se manipula incorrectamente, pueden dañarse los pines o la rosca, lo que afectaría el rendimiento. Asegúrate de que el conector esté correctamente asegurado en la PCB para evitar daños durante la instalación.
• Distancia entre conectores: Si tienes múltiples conectores SMA en la misma PCB, asegúrate de que estén lo suficientemente separados para evitar interferencias y para que haya espacio suficiente para los cables o dispositivos que se conectarán a ellos.

9. Pruebas y verificación

• Medición de impedancia: Una vez fabricada la PCB, realiza pruebas de impedancia para verificar que las líneas de transmisión estén correctamente diseñadas y que la impedancia de 50 ohmios se mantenga.
• Pruebas de integridad de la señal: Realiza pruebas con un analizador de espectro o un vector network analyzer (VNA) para medir la calidad de la señal, la pérdida de retorno y las pérdidas por inserción.

---
