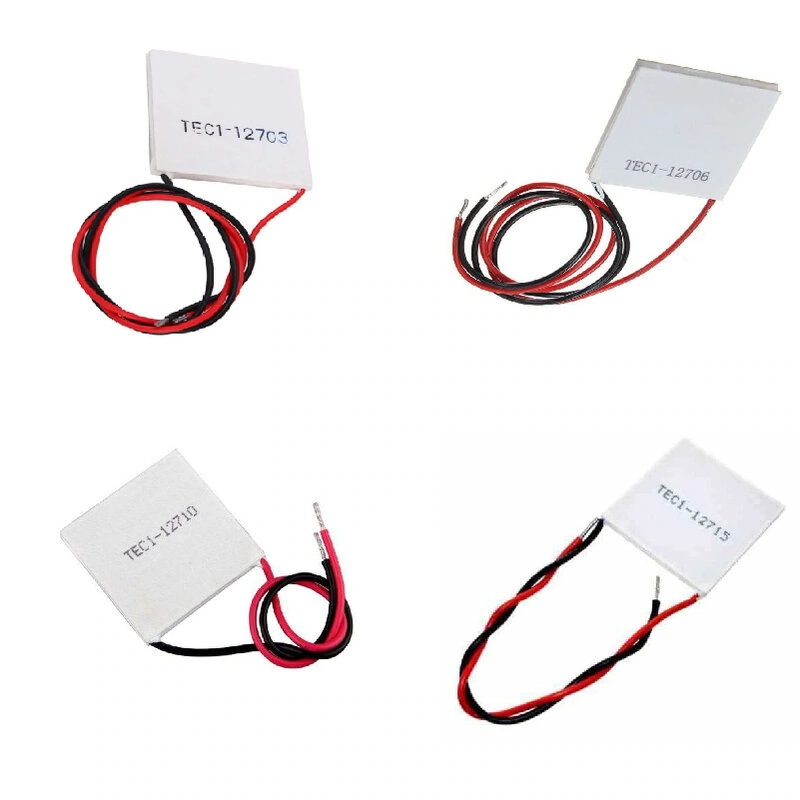

Celdas Peltier TEC1 12V de 27W a 134W

INFORMACIÓN

Las celdas Peltier TEC1 son dispositivos termoeléctricos diseñados para generar un diferencial de temperatura cuando se les aplica corriente eléctrica directa. Funcionan mediante el efecto Peltier, absorbiendo calor de un lado y liberándolo por el otro, lo que permite utilizarlas como sistemas de enfriamiento o calefacción según la polaridad de la corriente. Todas comparten una estructura basada en 127 pares de elementos semiconductores tipo n y p, pero varían en potencia, corriente y capacidad de disipación térmica. Estas diferencias les permiten adaptarse a distintos niveles de exigencia térmica, desde aplicaciones sencillas hasta sistemas de refrigeración más intensivos.

Las celdas Peltier se utilizan ampliamente en aplicaciones donde se requiere un control preciso de la temperatura sin partes móviles ni refrigerantes. Estas celdas son ideales para sistemas de enfriamiento en dispositivos electrónicos, como microcontroladores, sensores, cámaras o módulos láser, así como en mini refrigeradores, enfriadores de bebidas, incubadoras portátiles y equipos médicos. También se emplean en proyectos de electrónica y robótica para mantener temperaturas estables. Su capacidad de enfriamiento varía según el modelo: desde tareas ligeras con la TEC1-12703 hasta aplicaciones más demandantes con la TEC1-12715, lo que permite seleccionar la celda adecuada según las necesidades térmicas del sistema.

Notas:

• El estado de trabajo del chip de refrigeración debe enfriarse y precalentarse en un lado.
• Durante el funcionamiento, es necesario proporcionar una buena disipación de calor para la superficie de calentamiento.
• Está estrictamente prohibido encender durante más de dos segundos sin disipación de calor, de lo contrario causará sobrecalentamiento y quemaduras.
• Al instalar el radiador, asegúrese de aplicar pasta térmica.

ESPECIFICACIONES Y CARACTERÍSTICAS

DOCUMENTACIÓN Y RECURSOS

• Datasheet:

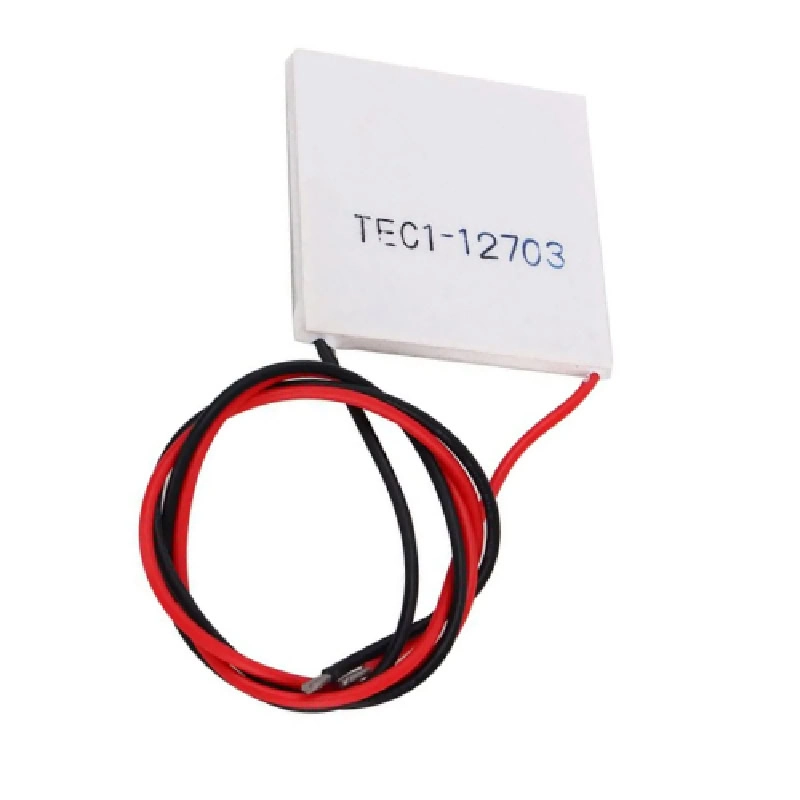

  • TEC1-12703 27W
  • TEC1-12706 60W
  • TEC1-12710 92W
  • TEC1-12715 134W

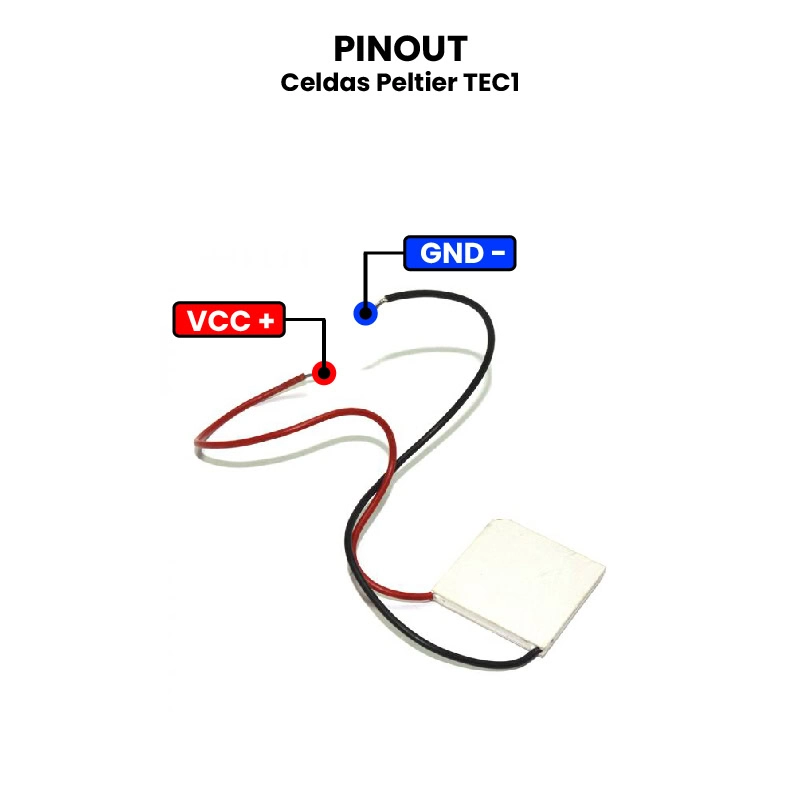

• Pinout

• Dimensiones:

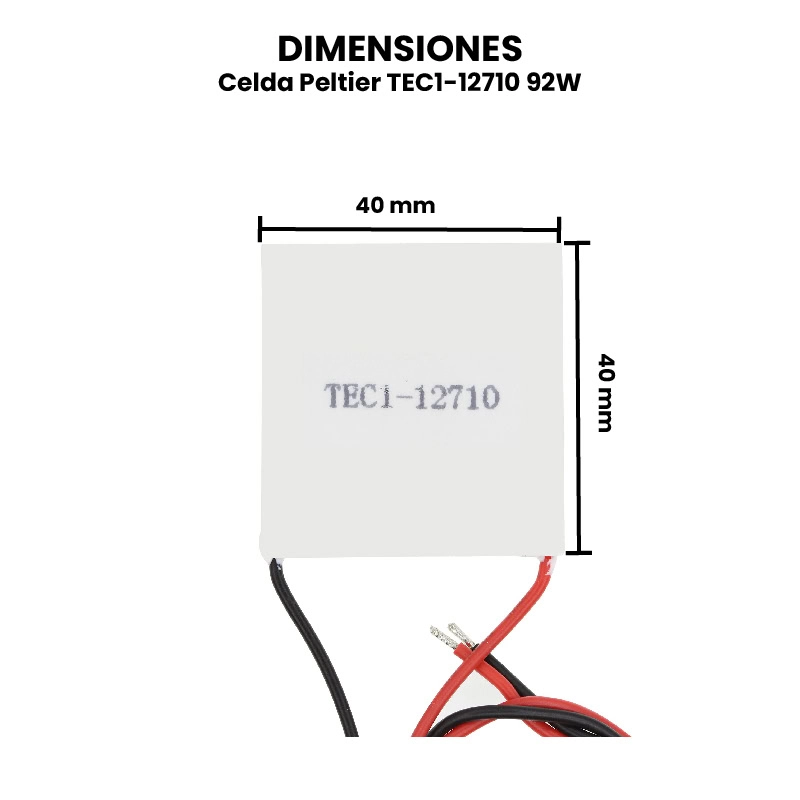

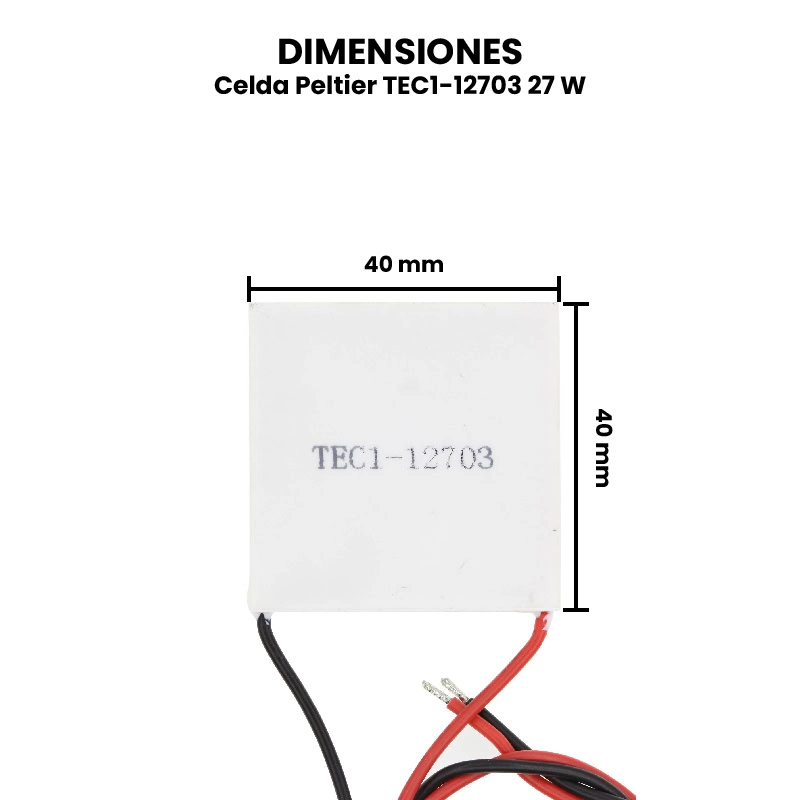

  • TEC1-12703 27W

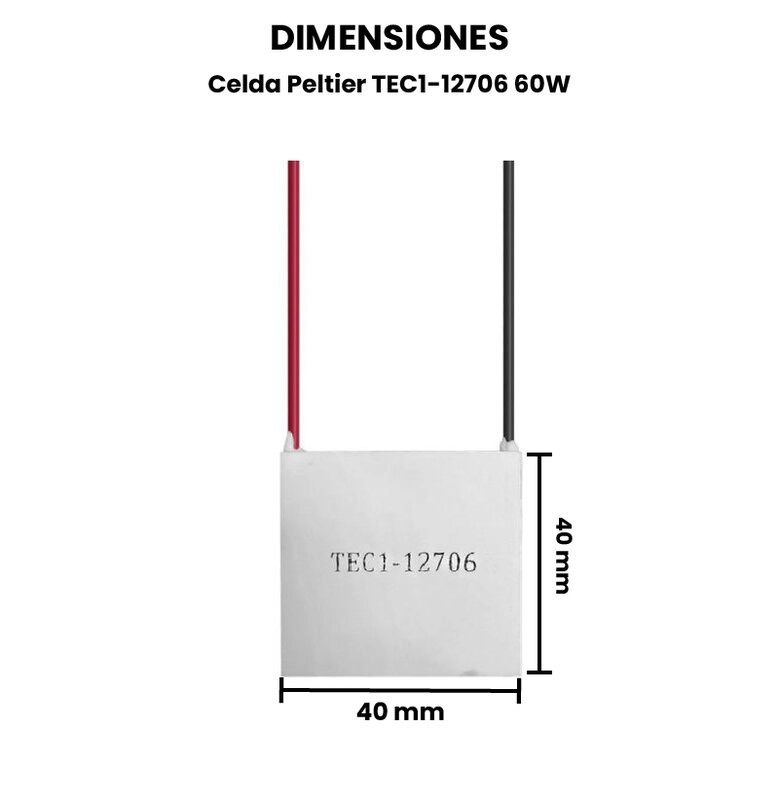

  • TEC1-12706 60W
  • TEC1-12710 92W

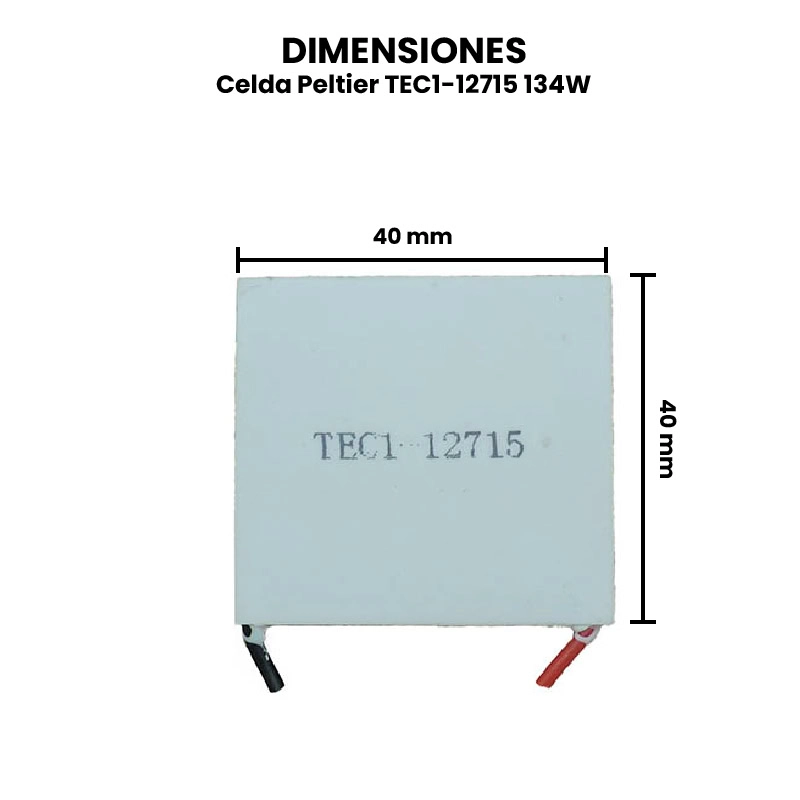

  • TEC1-12715 134W

INFORMACIÓN ADICIONAL

¿Cómo funciona?

Una Celda Peltier está formada por múltiples celdas de materiales N y P ubicadas entre dos caras cerámicas. Habitualmente se emplea Telurio y Bismuto como semiconductores y óxido de aluminio para las placas cerámicas.

Las distintas celdas están conectadas en serie, y las uniones dispuestas de forma que las uniones N-P están en contacto con una de las caras cerámicas de la placa Peltier y las uniones P-N con la otra cara.

Al hacer circular corriente por el dispositivo una de las caras absorbe calor y otra la emite. El papel de cada cara depende del sentido de la corriente. De hecho, es posible invertir el flujo de calor invirtiendo el sentido de la corriente.

¿Cómo probar la Celda Peltier?

Materiales necesarios:

• Celda Peltier (ej. TEC1-12703, TEC1-12706, etc.).
• Fuente de alimentación DC regulable (preferiblemente de 0 a 12 V, 5-10 A según la celda).
• Multímetro.
• Disipador de calor (con o sin ventilador).
• Pasta térmica (opcional, pero recomendable).
• Termómetro o sensor de temperatura (opcional, para medición precisa).

Pasos para probar una celda Peltier:

1. Identificación de terminales:
   • Las celdas Peltier tienen dos cables: rojo (positivo) y negro (negativo).
   • Al conectar correctamente la polaridad, una cara de la celda se enfría y la otra se calienta.
2. Montaje con disipador:
   • IMPORTANTE: Nunca pruebes una celda Peltier sin disipador. El lado caliente necesita disipar el calor o se dañará rápidamente.
   • Aplica pasta térmica entre la celda y el disipador para mejorar la transferencia de calor.
   • Asegura la celda al disipador con presión uniforme (puedes usar abrazaderas o tornillos si es necesario).
3. Conexión a la fuente de alimentación:
   • Configura la fuente de alimentación según el modelo de la celda (por ejemplo, 12V y hasta 6A para una TEC1-12706).
   • Conecta el cable rojo al polo positivo y el negro al negativo.
   • Enciende la fuente y aumenta el voltaje gradualmente hasta el nivel recomendado (generalmente entre 12V y 15V, dependiendo del modelo).
4. Observación de funcionamiento:
   • En unos segundos, notarás que una cara de la celda se enfría y la otra se calienta.
   • Puedes tocar brevemente (con precaución) cada cara o usar un termómetro infrarrojo o sensor para medir la diferencia de temperatura.
5. Verificación eléctrica (opcional):
   • Usa un multímetro para medir el voltaje y la corriente mientras la celda está encendida.
   • Verifica que los valores estén dentro del rango especificado para ese modelo (por ejemplo, 12V/3A para una TEC1-12703).

Precauciones:

• Nunca conectes la celda directamente a una fuente sin limitar la corriente.
• No dejes la celda encendida mucho tiempo sin una carga térmica adecuada (como un disipador con ventilador).
• No excedas el voltaje y amperaje recomendados por el fabricante.
• Evita cambios bruscos de temperatura (como sumergirla en agua fría) mientras está caliente.
