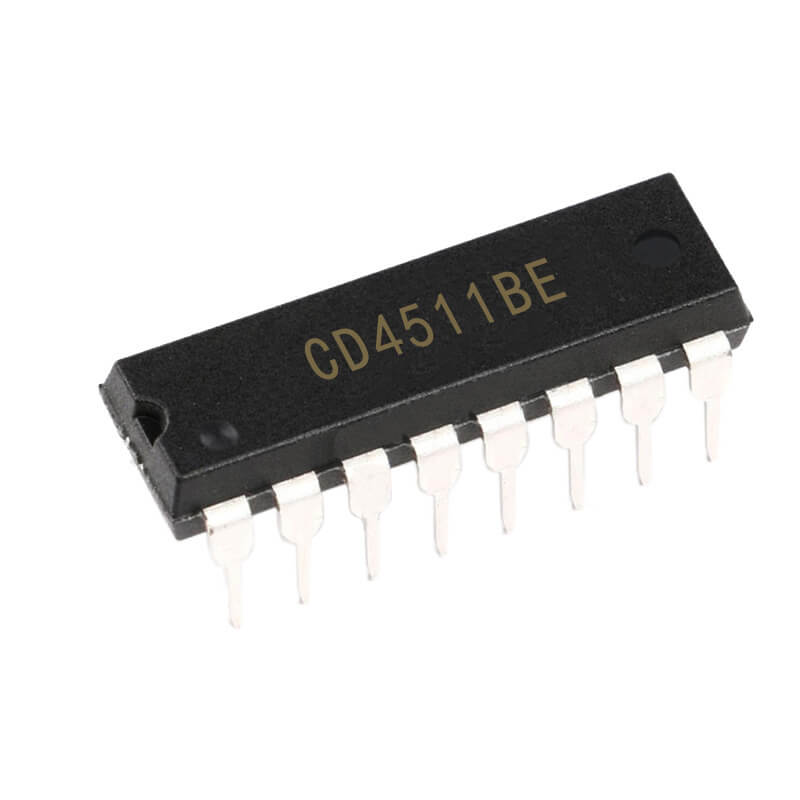

CD4511BE Decodificador BCD a Display 7 Segmentos DIP-16

CD4511BE Decodificador BCD a Display 7 Segmentos DIP-16

$ 7.00

97 disponibles

CANTIDAD	PRECIO
25 piezas	$ 5.40
100 piezas	$ 4.48
200 piezas	$ 3.35

SKU: AR4454 Categorías: COMPONENTES ELECTRÓNICOS, GENERAL, IC Etiquetas: bcd, CD4511, CD4511BE, DECODIFICADOR, DIP-16, display

INFORMACIÓN

El CD4511BE es un decodificador BCD a 7 segmentos en encapsulado DIP-16 que convierte un código binario decimal (BCD) de 4 bits para controlar un display de 7 segmentos de cátodo común. Facilita la visualización de números del 0 al 9 sin necesidad de múltiples conexiones, ya que integra lógica de decodificación y salidas compatibles con LEDs.

Además, incluye funciones como latch de entrada, supresión de ceros a la izquierda y control de encendido/apagado del display, lo que lo hace ideal para aplicaciones en contadores, relojes y sistemas de visualización digital.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Decodificador
Matrícula: CD4511BE
Montaje: THT
Encapsulado: DIP-16
Pines:16 pines
Tecnología: CMOS
Número de bits: 4 bits (entrada BCD)
Voltaje de alimentación: 3V a 15 V
Corriente de salida de Alto Nivel (IOH): 25 mA
Temperatura de Operación: -55°C a +125°C

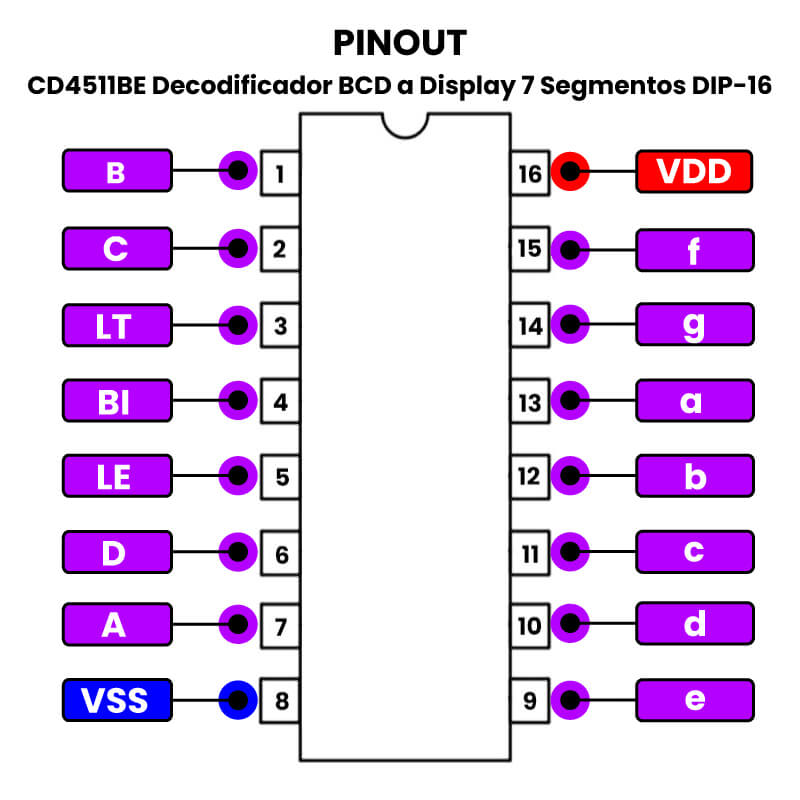

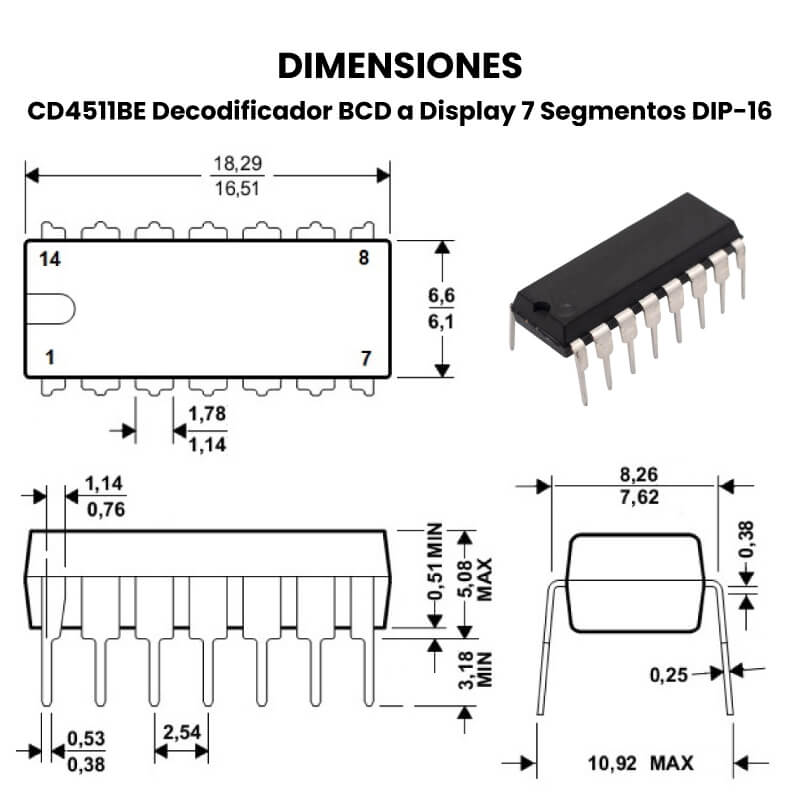

Dimensiones: 19.55 x 6.65 mm
Peso: 1.05 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Que es el CD4511BE ( DIP-16)?

El CD4511BE (DIP-16) es un circuito integrado encapsulado en un paquete de 16 pines que funciona como un latch/decodificador/controlador BCD a siete segmentos. Diseñado con tecnología CMOS, este dispositivo convierte códigos binarios codificados en decimal (BCD) en señales que permiten el control directo de pantallas de siete segmentos, como LEDs, y ofrece funcionalidades como almacenamiento de datos mediante un latch, control de brillo, y pruebas de lámpara. Su diseño compacto y eficiente lo hace ideal para aplicaciones en medidores digitales, sistemas de conteo y visualización en dispositivos electrónicos, garantizando un bajo consumo de energía y una facilidad de uso en diversos proyectos de ingeniería electrónica.

¿Cómo funciona el CD4511BE ( DIP-16)?

El CD4511BE (DIP-16) funciona como un latch/decodificador/controlador BCD a siete segmentos mediante el siguiente proceso:

Entradas BCD: Recibe un número BCD de 4 bits a través de sus pines de entrada (D, C, B, A), donde cada entrada representa un dígito decimal (0-9).
Latch de Almacenamiento: Al activar la entrada de latch enable (LE), el CD4511BE almacena el código de entrada en sus registros internos. Esto permite que la salida refleje el número ingresado, incluso si las entradas cambian posteriormente.
Decodificación: El dispositivo decodifica los valores BCD almacenados y los convierte en un conjunto de señales lógicas que controlan los segmentos individuales (a-g) de una pantalla de siete segmentos. Por ejemplo, el código BCD para el número “3” encendería los segmentos necesarios para mostrar “3”.
Salida de Control: A través de pines de salida, cada segmento de la pantalla se activa o desactiva basado en la decodificación realizada. Esto permite visualizar el número correspondiente en la pantalla.
Modulación de Brillo y Prueba de Lámpara: El CD4511BE también incluye entradas para controlar la modulación de brillo (BI) y realizar pruebas de funcionamiento de los segmentos (LT), asegurando que el usuario pueda verificar el estado del display fácilmente.
Comportamiento de Salida: Si se ingresan combinaciones de BCD no válidas, el dispositivo apaga la salida como medida de seguridad.

¿Cómo utilizar el CD4511BE (DIP-16)?

Para utilizar el CD4511BE (DIP-16), sigue estos pasos:

1. Conexiones Iniciales:

Alimentación: Conecta el pin de alimentación (VDD) a la fuente de voltaje apropiada (entre 3V y 15V) y el pin de tierra (GND) a la tierra del circuito.
Entradas BCD: Conecta las entradas D, C, B y A a un circuito que proporcione los valores BCD que deseas decodificar. Estos pines deben recibir señales lógicas (0 o 1).
Entradas de Control:
LE (Latch Enable): Conéctalo a un nivel alto para permitir el almacenamiento de la entrada actual.
BI (Blanking Input): Puede conectarse a un nivel bajo para permitir que el decodificador muestre la salida.
LT (Lamp Test): Conéctalo a un nivel alto para probar todos los segmentos de la pantalla; todos deberían encenderse cuando se active.

2. Conectar la Pantalla de Siete Segmentos:

Conecta los pines de salida (a, b, c, d, e, f, g) a los segmentos correspondientes de la pantalla de siete segmentos. Asegúrate de que la segmentación esté orientada correctamente.
Si utilizas LEDs, puedes necesitar usar resistencias en serie para limitar la corriente y proteger los LEDs.

3. Proporcionar las Entradas BCD:

Utiliza un circuito adecuado (como un microcontrolador, interruptores o un contador) para enviar los valores BCD a las entradas D, C, B y A.

4. Controlar el Latch:

Una vez que las entradas BCD estén establecidas, activa el pin LE (Latch Enable) a nivel alto para almacenar el valor en el latch. Luego, puedes tomar el pin LE a nivel bajo para mantener ese valor.

5. Prueba y Modulación:

Puedes usar la entrada LT para probar la funcionalidad de la pantalla, asegurando que todos los segmentos encienden correctamente.
La entrada BI puede ser utilizada para apagar la salida visual en situaciones donde sea necesario (como durante la inicialización).

6. Modo de Comportamiento No Válido:

Ten en cuenta que si se ingresan combinaciones no válidas (por ejemplo, valores BCD que no son entre 0 y 9), el dispositivo dejará de iluminar la pantalla como medida de seguridad.
