INFORMACIÓN
Los capuchones enroscables para empalme de cables, también conocidos como conectores de resorte, son dispositivos diseñados para realizar empalmes eléctricos de forma rápida, segura y aislada. Su función principal es unir dos o más conductores de cobre, asegurando la continuidad mecánica y eléctrica mediante un resorte interno en forma de cono que muerde y aprieta los cables al girar el capuchón.
ESPECIFICACIONES Y CARACTERÍSTICAS
|
|
|
|
|
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo funciona?
-
El resorte “muerde” el cobre y mantiene los cables unidos a presión.
-
La carcasa de plástico exterior actúa como aislante eléctrico y protección mecánica.

INFORMACIÓN ADICIONAL
Aplicaciones
- Cajas de paso y derivación: Permiten unir varios cables que vienen de distintos tubos en un solo punto.
- Instalación de luminarias: Ideales para conectar los cables de una lámpara o ventilador de techo a la red eléctrica de la casa.
- Reemplazo de tomacorrientes e interruptores: Facilitan la creación de “pigtails” (coletas) para alimentar varios dispositivos en una misma caja sin saturar los bornes del equipo.
- Conexiones provisionales: Al ser reutilizables, son perfectos para pruebas de funcionamiento antes del cierre definitivo de una obra.
Recomendaciones de uso
- Elige el tamaño correcto

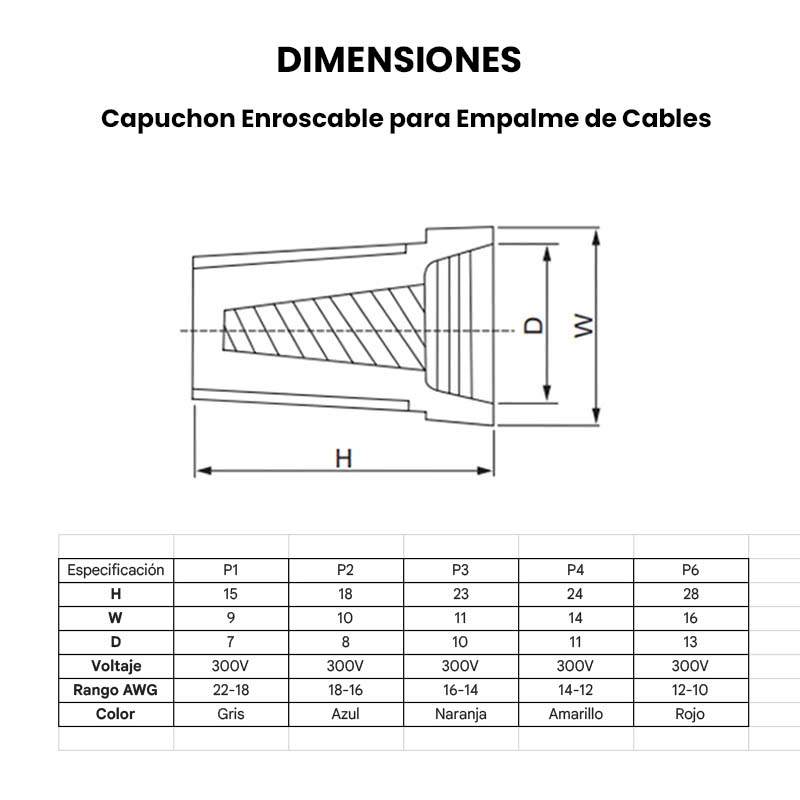

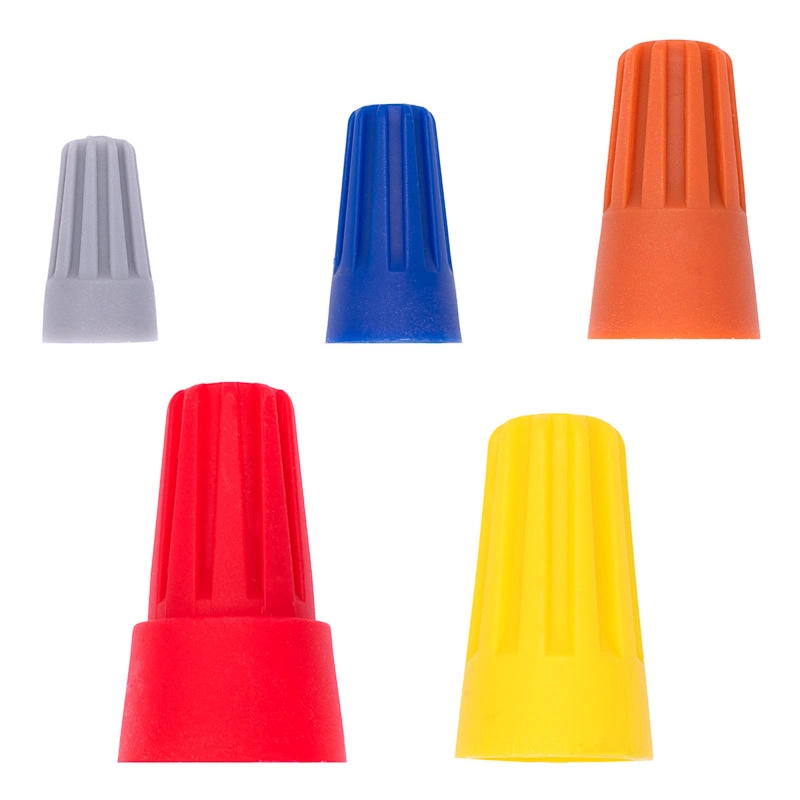

- Los capuchones se clasifican por colores (gris, azul, naranja, amarillo, rojo). Cada color indica el rango de calibre (AWG) y la cantidad de cables que puede soportar.
- Regla de oro: El capuchón debe cubrir todo el cobre expuesto. Si queda cobre a la vista fuera del plástico, el tamaño es pequeño o pelaste demasiado cable.

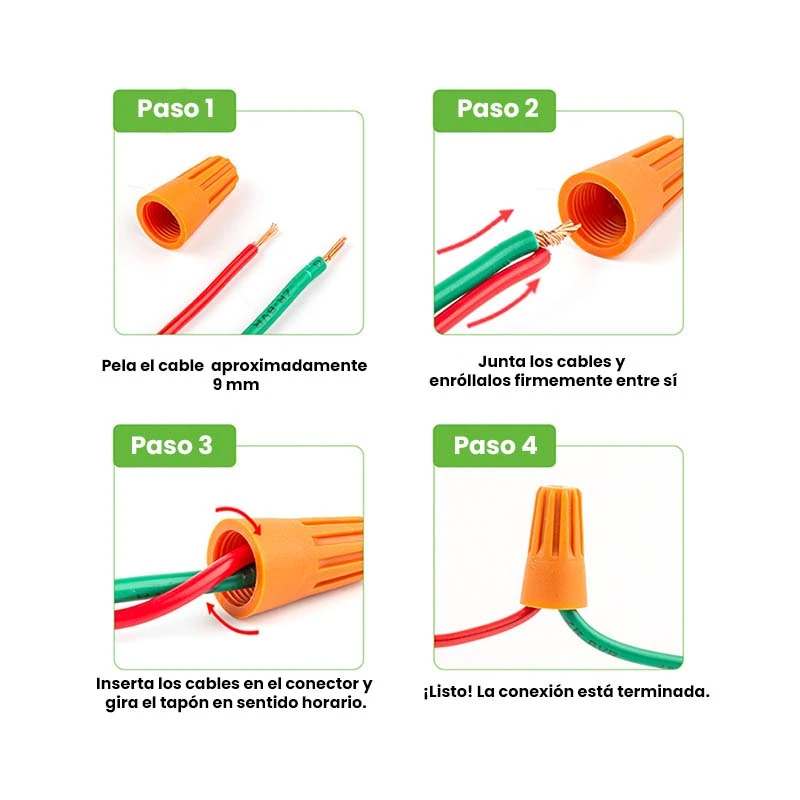

- ¿Trenzar o no trenzar?
- Técnica moderna: La mayoría de los fabricantes diseñan el resorte interno para que el capuchón haga el trenzado por ti mientras lo giras.
- Técnica manual: Muchos electricistas prefieren dar un par de vueltas a los cables con pinzas antes de poner el capuchón para asegurar que no se suelten. Ambas son válidas, siempre que la unión sea mecánicamente fuerte.
- La prueba del “tirón”
- Una vez instalado el capuchón, sujeta el conector con una mano y tira individualmente de cada cable con la otra. Si alguno se desliza o sale, el empalme está mal hecho y debes repetirlo.
