INFORMACIÓN

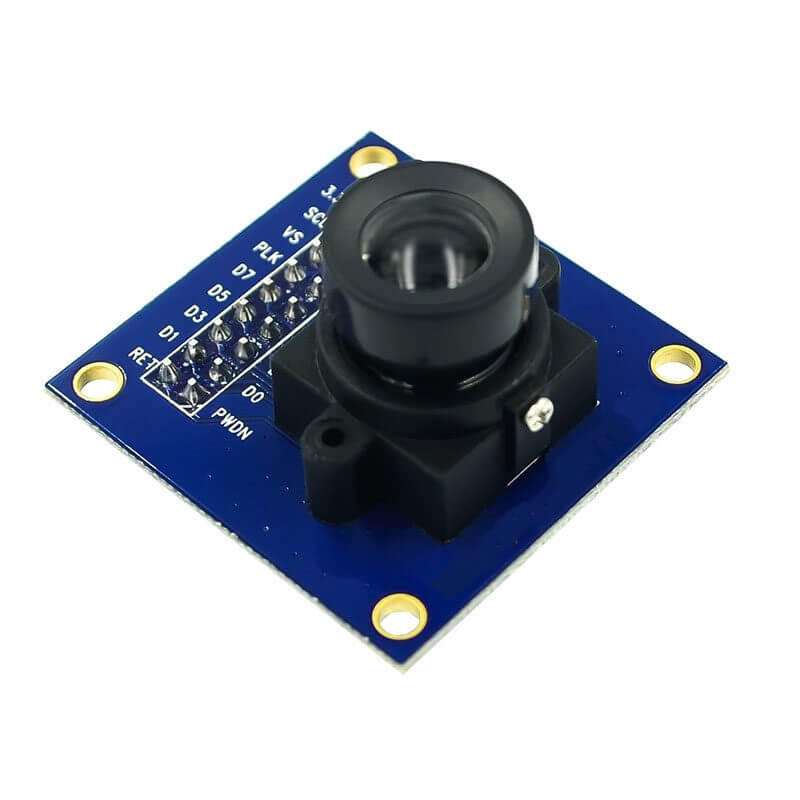

La Cámara VGA OV7670 640×480 es un módulo de captura de imágenes de bajo costo y tamaño compacto, ampliamente utilizado en proyectos de electrónica y sistemas embebidos para obtener fotografías o video en resolución VGA (640×480 píxeles). Funciona mediante un sensor CMOS que convierte la luz captada a través de su lente en señales eléctricas, las cuales son procesadas internamente para generar una salida digital compatible con microcontroladores. El módulo transmite la información de imagen a través de una interfaz SCCB (Serial Camera Control Bus) o pines paralelos, permitiendo ajustar parámetros como brillo, contraste y balance de blancos.
La Cámara VGA OV7670 640×480 se utiliza en aplicaciones de visión artificial, reconocimiento de imágenes, seguimiento de objetos, lectura de códigos y sistemas de seguridad de bajo costo, así como en proyectos educativos y de investigación en procesamiento de imágenes. Es ideal para integrar en robots móviles, drones, sistemas de detección y monitoreo, o como sensor visual en proyectos de automatización. Su compatibilidad abarca diversas tarjetas de desarrollo como Arduino (modelos con suficiente memoria y velocidad de procesamiento, como Arduino Mega), ESP32, Raspberry Pi, STM32, FPGA y otros microcontroladores que soporten comunicación por interfaz SCCB/I²C y datos en paralelo. Gracias a su bajo consumo y tamaño reducido, es una opción práctica y económica para implementar visión en sistemas embebidos.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Voltaje de Operación: 3.3 VDC.
- Consumo de energía: 60 mW/15 fps VGA.
- Velocidad máxima de fotogramas: 30 fps VGA.
- Transmisión de datos en paralelo: 8 bits.
- Tamaño del Lente óptico: 1/6”.
- Ángulo de visión (FOV): 25º.
- Resolución: 640×480 VGA.
- Sensibilidad: 1.3 V / (lux-seg).
- Ratio Señal-Ruido (SNR): 46 dB.
- Rango Dinámico: 52 dB.
- Formatos de Salida: Raw RGB (8 digit), RGB (GRB 4:2:2, RGB 565/555/444), YUV (4:2:2) y YCbCr (4:2:2).

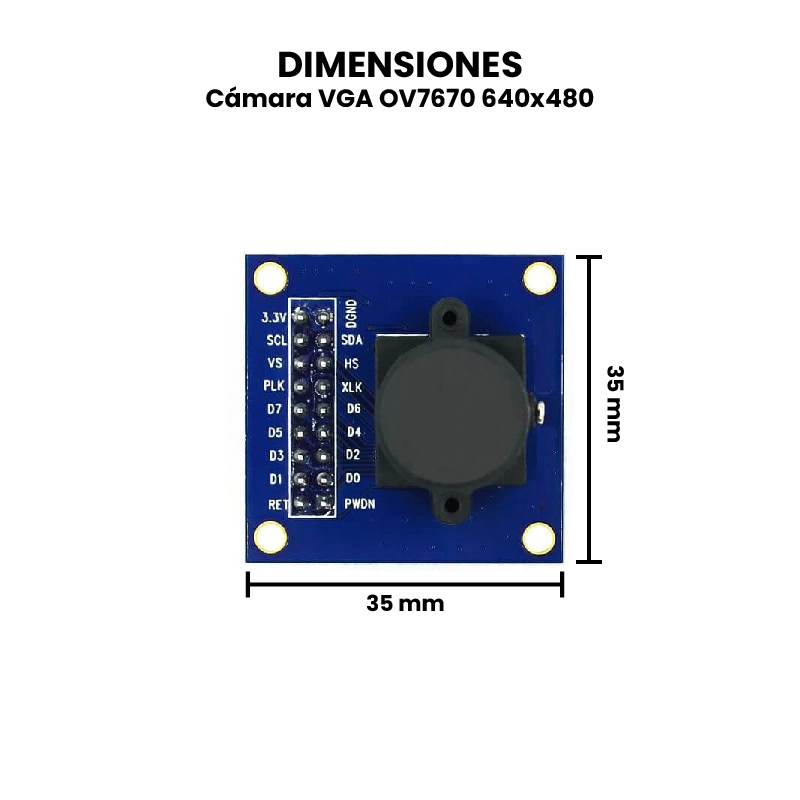

- Dimensiones: 35 mm x 35 mm x 35 mm.
- Peso: 22 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo probar la Cámara VGA OV7670 640×480?
Materiales Necesarios:
- Módulo cámara OV7670 (con o sin FIFO, dependiendo del método de prueba).
- Arduino Mega 2560 (recomendado por su mayor memoria que el UNO) o ESP32.
- Protoboard y cables jumper.
- Resistencia de 10k Ω (en algunos casos para nivelar señales si es necesario).
- Computadora con Arduino IDE instalado.
- Librería y código de prueba para la cámara (más adelante te indico dónde conseguirlo).
Funcionamiento del Módulo OV7670.
La cámara trabaja con:
- Interfaz SCCB (similar a I²C) para configuración.
- Interfaz de datos en paralelo (8 bits) para enviar los datos de imagen.
- Señales de sincronización:
- PLK (Pixel Clock).
- VS (Vertical Sync).
- HS (Horizontal Reference).
Esto significa que no puedes simplemente “leerla” como un sensor simple; necesitas capturar datos en paralelo y rápido.
Conexiones Recomendadas con Arduino Mega.
Ejemplo de mapeo típico (puede variar según el código que uses):

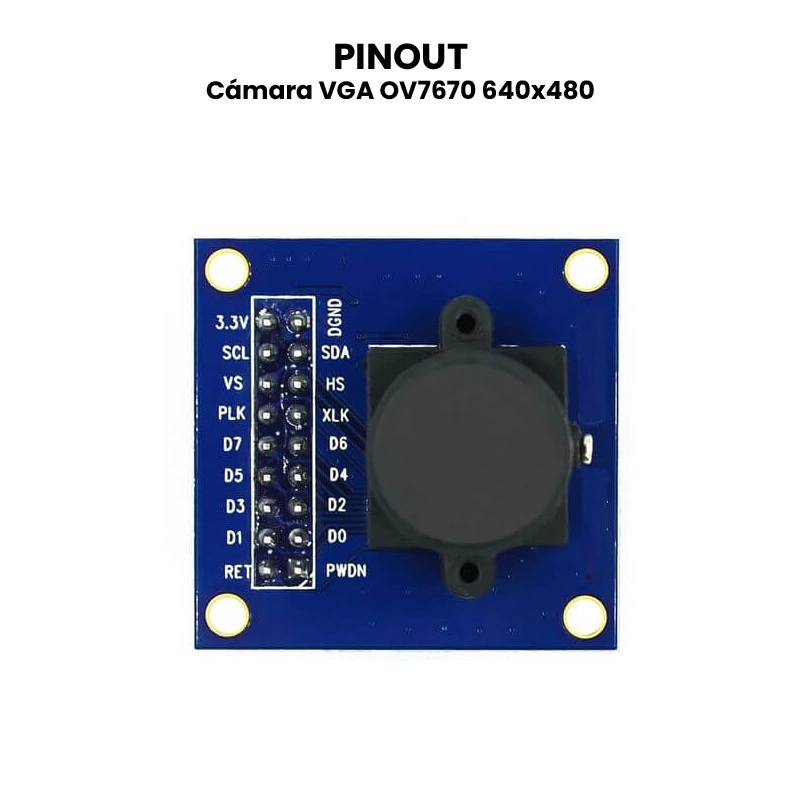

| OV7670 Pin | Función | Arduino Mega Pin |
|---|---|---|
| VCC | 3.3 V | 3.3 V |
| GND | Tierra | GND |
| SIOC | SCCB/I²C Clock | Pin 21 (SCL) |
| SIOD | SCCB/I²C Data | Pin 20 (SDA) |
| VSYNC | Sync vertical | Pin 2 (Interrupción) |
| HREF | Sync horizontal | Pin 3 |
| PCLK | Pixel Clock | Pin 13 |
| XCLK | Clock de entrada | Pin 11 (PWM) |
| D0-D7 | Datos en paralelo | Pins 22-29 |
⚠ Importante: El OV7670 funciona a 3.3 V y algunos pines no son tolerantes a 5 V.
Si usas Arduino Mega, asegúrate de alimentarlo desde 3.3 V y revisar que las entradas no excedan ese voltaje.
Cargar el Código de Prueba.
- Abre Arduino IDE.
- Descarga una librería o código compatible:
- Uno popular es el de ComputerNerd / OV7670 en GitHub.
- Otra opción es el ejemplo “OV7670 without FIFO” adaptado para Arduino Mega.
- Carga el código al Arduino.
- Configura la resolución en el código (por ejemplo, QQVGA 160×120 o QVGA 320×240 para pruebas; VGA 640×480 es difícil de procesar en tiempo real con Arduino).
Obtener y Visualizar la Imagen.
- El Arduino no tiene potencia para enviar video fluido, así que usualmente se manda una captura fija por puerto serie o por comunicación con la PC.
- Usa el Serial Monitor o mejor aún un visor especializado que interprete el formato RAW o RGB565 enviado.
- En algunos códigos, la imagen se guarda en la PC y luego se abre con un visor.
