Camara Termica AMG8833 IR 8×8 Raspberry

INFORMACIÓN

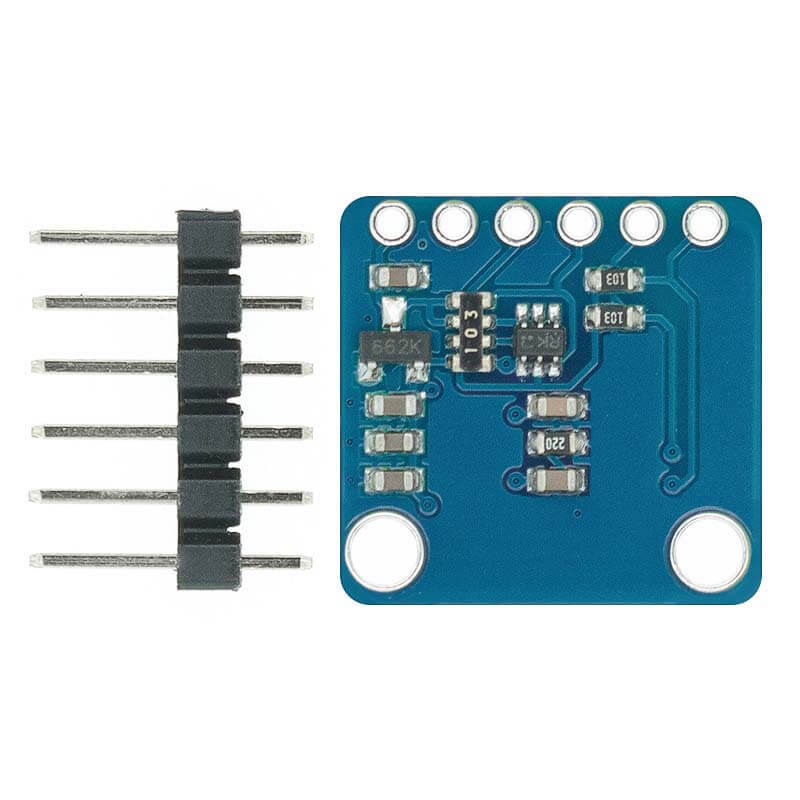

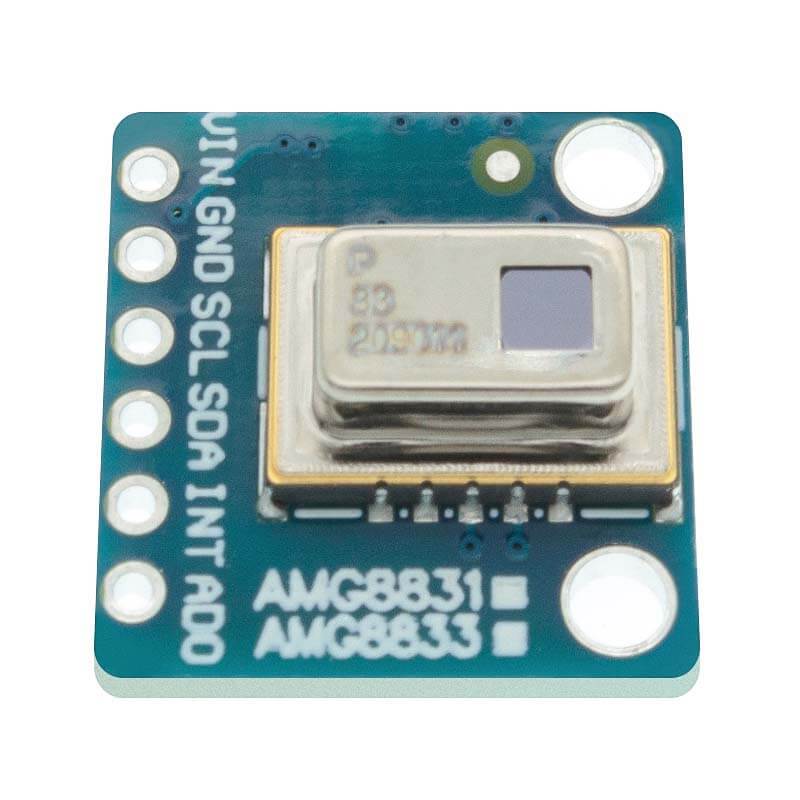

La Cámara Térmica AMG8833 IR 8×8 es un sensor de imagen térmica desarrollado por Panasonic que permite detectar temperaturas en un rango amplio y representarlas en una matriz de 64 píxeles (8×8). Su funcionamiento se basa en un arreglo de sensores infrarrojos que captan la radiación emitida por los objetos, transformándola en datos digitales de temperatura. Estos datos pueden visualizarse en forma de mapa de calor, donde cada píxel representa un valor térmico distinto. Este sensor es muy práctico y compacto, cuenta con 6 pines para soldar header macho (incluidos).

La Cámara Térmica AMG8833 IR 8×8 tiene múltiples usos y aplicaciones en proyectos de electrónica, automatización y monitoreo. Entre sus principales aplicaciones se encuentran la detección de presencia de personas, monitoreo de temperatura ambiental o de maquinaria, proyectos de seguridad y vigilancia, domótica inteligente y desarrollo de robots o sistemas de visión térmica. Gracias a su interfaz I²C, es compatible con tarjetas de desarrollo como Raspberry Pi, Arduino, ESP32 y ESP8266, lo que permite integrar fácilmente la captura de datos térmicos en sistemas de control, análisis de temperatura o visualización de mapas de calor en tiempo real.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Cámara Térmica.
• Modelo: AMG8833.
• Voltaje de alimentación: 3 ~ 5 VDC.
• Consumo de corriente: aprox. 4 mA.
• Precisión: ± 2.5 °C (4.5 °F).
• Sensibilidad térmica: 0.25 °C.
• Velocidad máxima de fotogramas: 10 Hz.
• Rango de medición de temperatura: 0 °C a 80 °C (32 °F a 176 °F).
• Interfaz de comunicación: I2C
• Color de PCB: Azul.

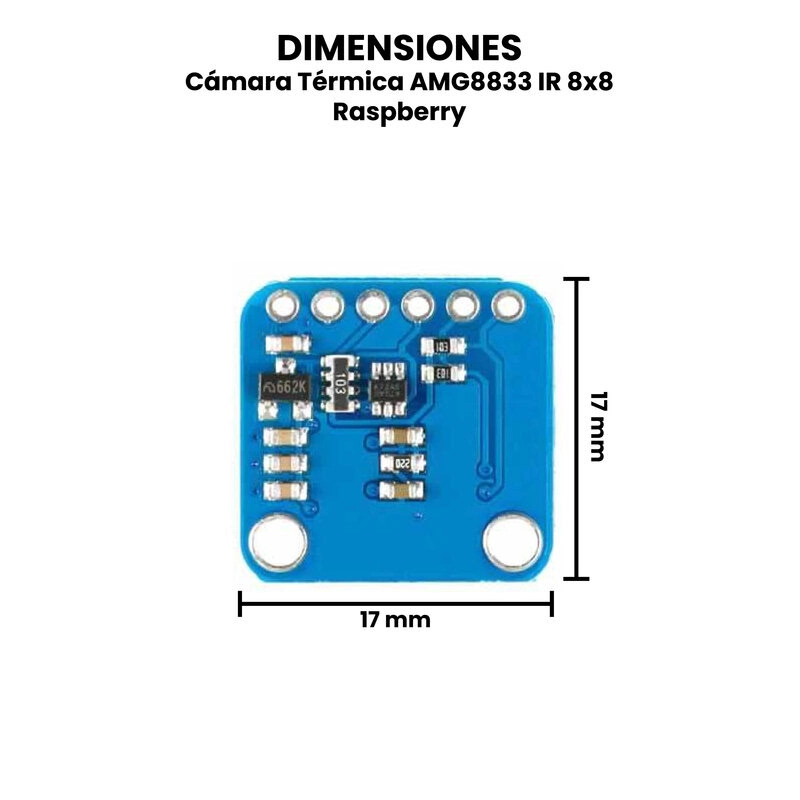

• Dimensiones: 17 mm x 17 mm x 6 mm.
• Peso: 3 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Pinout
• Dimensiones

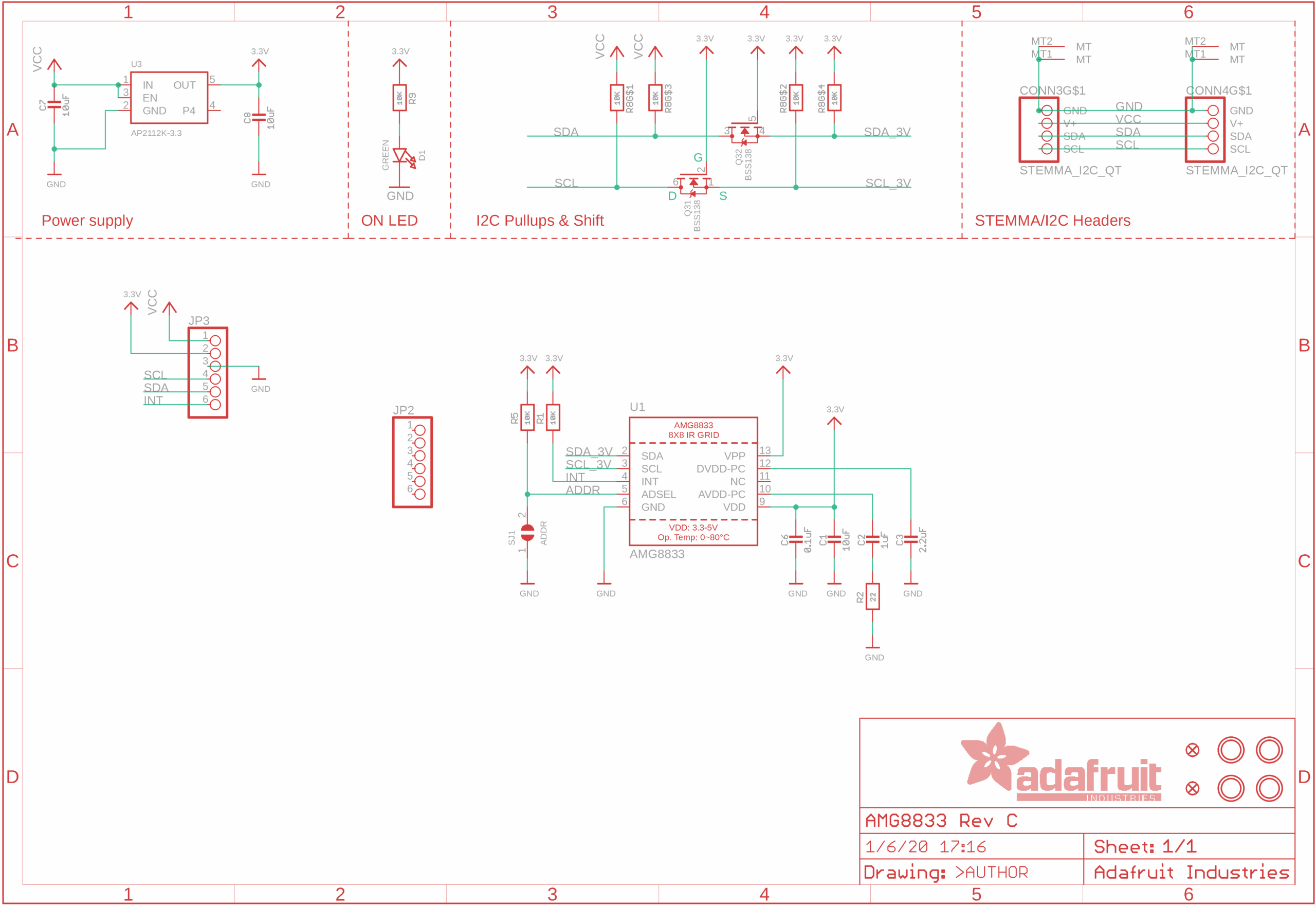

• Esquemático


INFORMACIÓN ADICIONAL

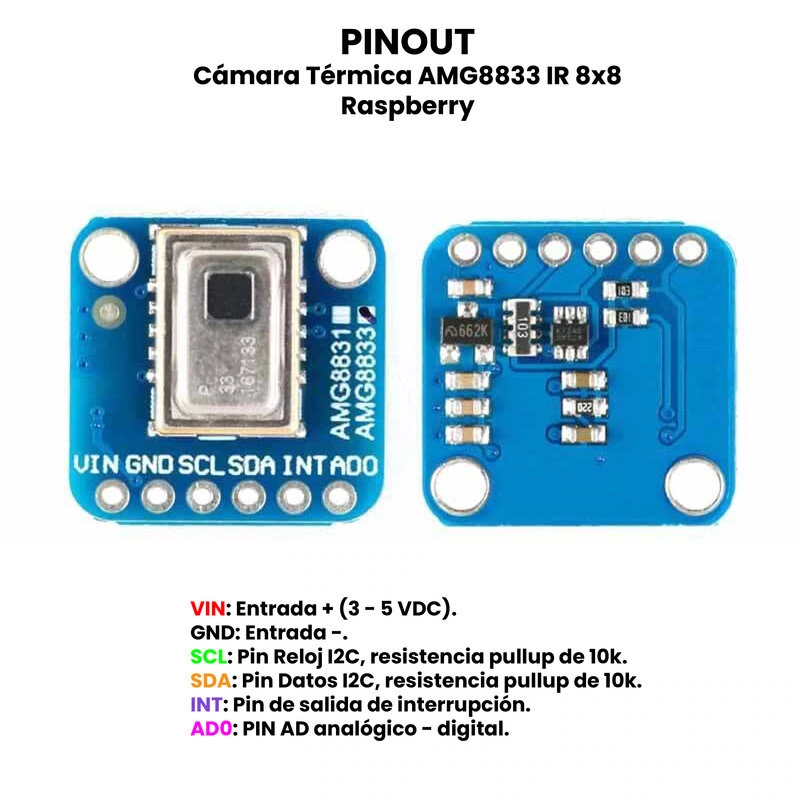

Pinout:

• VIN y GND: Estos pines son de alimentación + y – para ingresar voltaje de alimentación que va desde los 3 ~ 5 V.
• SCL: Este es el pin de reloj I2C, conéctelo a la línea de reloj I2C de sus microcontroladores. Hay un pullup de 10K en este pin y se cambia de nivel para que pueda usar 3 – 5 VCC.
• SDA: Este es el pin de datos I2C, conéctelo a la línea de datos I2C de sus microcontroladores. Hay un pullup de 10K en este pin y está cambiado de nivel para que pueda usar 3-5VDC.
• INT: Este es el pin de salida de interrupción. Es lógica de 3 V y puedes usarla para detectar cuando algo se mueve o cambia en la trayectoria de la visión del sensor.
• AD0: Pin conversor analógico-digital.

ENLACES EXTERNOS

• AMG8833 8×8 Thermal Camera Sensor – Adafruit
• CÁMARA TÉRMICA infrarroja 8×8 AMG8833 – Editronikx
• DIY Thermal Camera using AMG8833 Thermal – How to Electronics
