Bobina de Tesla BD243 Kit Educativo
$ 63.00
251 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 10 piezas | $ 54.88 |
| 25 piezas | $ 48.81 |
| 35 piezas | $ 43.95 |
INFORMACIÓN
La mini bobina Tesla, es un kit educativo de electrónica y electricidad que te permitirá armar tu propia bobina, e introducirte a la electrónica y entender los principios básicos de electromagnetismo.
La bobina Tesla sirve para producir plasma de alta temperatura y alta presión, lo que le permite encenderse en la punta superior de la bobina y transmitir electricidad de forma inalámbrica para iluminar lámparas fluorescentes y focos de neón. Las aplicaciones son en prácticas educativas en laboratorio, experimentos científicos, introducción a la electrónica y electricidad, prácticas divertidas en electricidad o accesorio o instrumentos
ESPECIFICACIÓN Y CARACTERÍSTICAS
- IC: BD243 NPN
- Transistores equivalentes: BD201, BD202, BD203, BD204 y BD244
- Voltaje de operación: 9 V A 12 V DC
- Se puede iniciar con una batería de 9 V, pero si hay un arco, el voltaje de funcionamiento necesitará 12 V
- Dificultad de ensamble: Fácil
- Temperatura de funcionamiento:-40 °C a 85 °C
- Tamaño del PCB: 31 mm x 40 mm
- Peso: 22 g
INFORMACIÓN ADICIONAL
Elementos del Kit

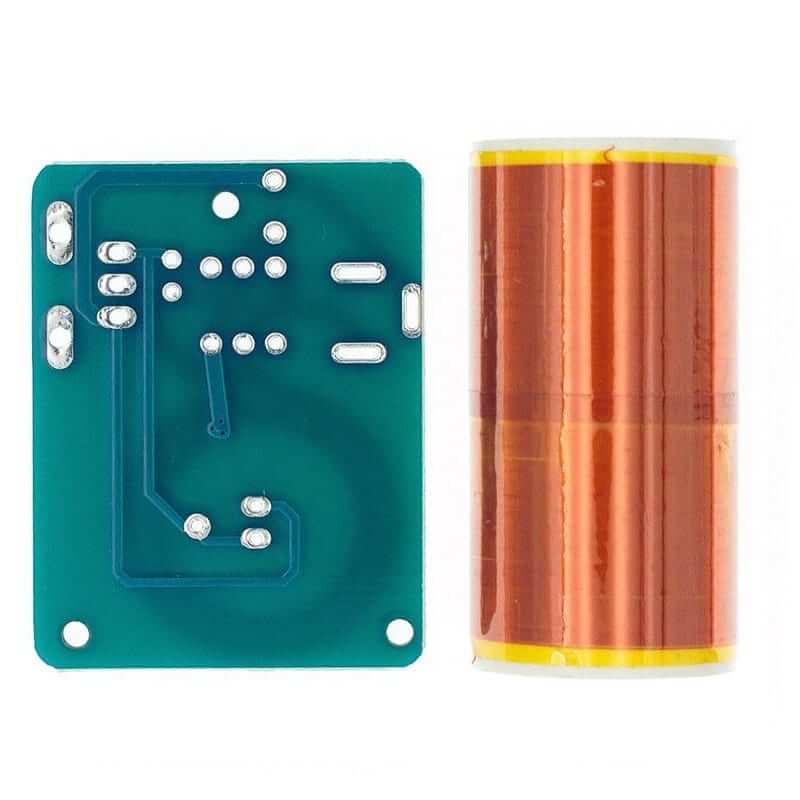

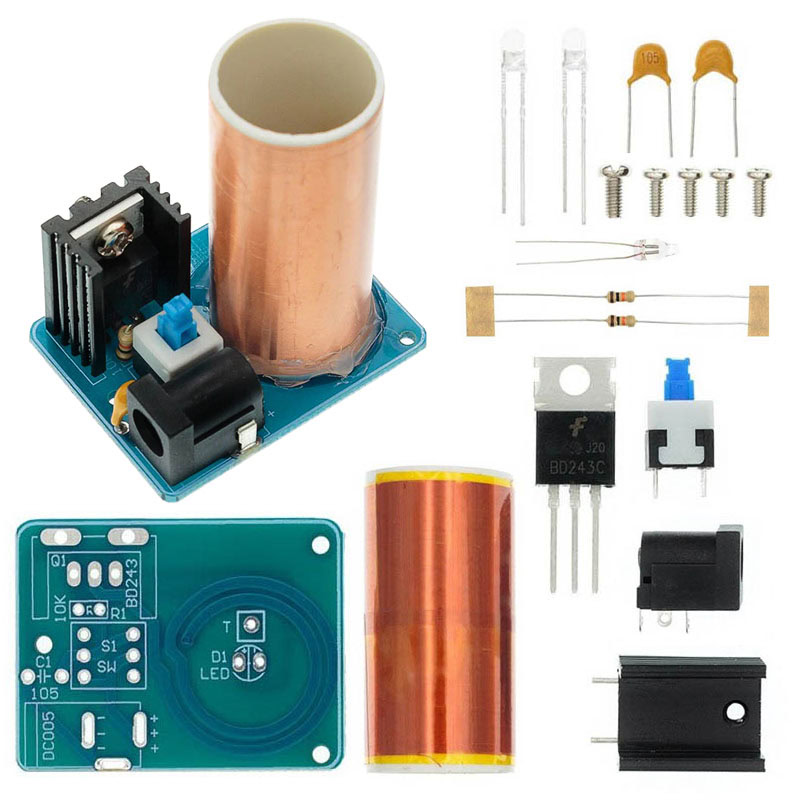

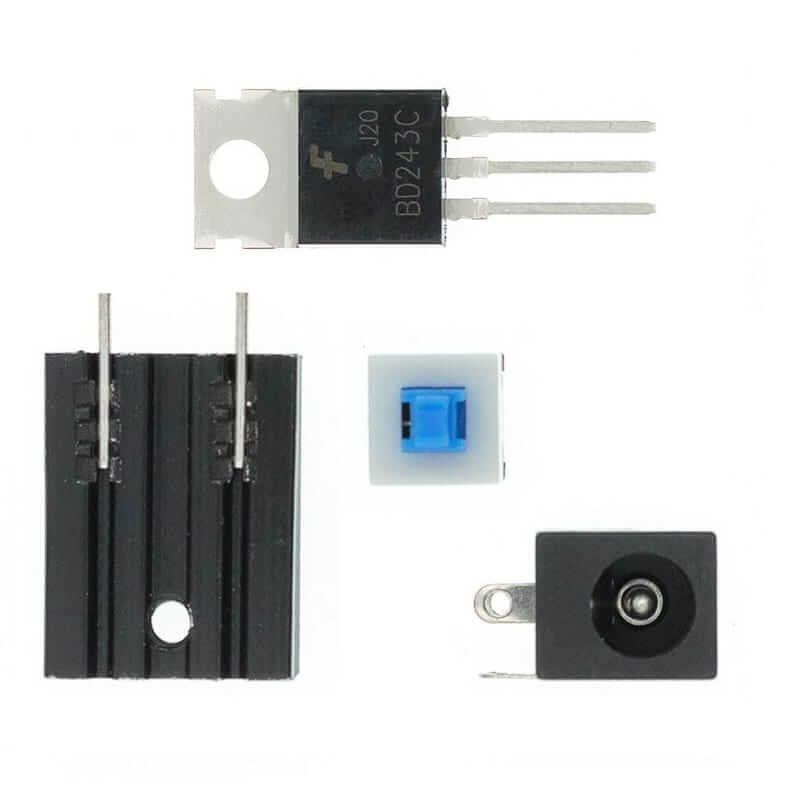

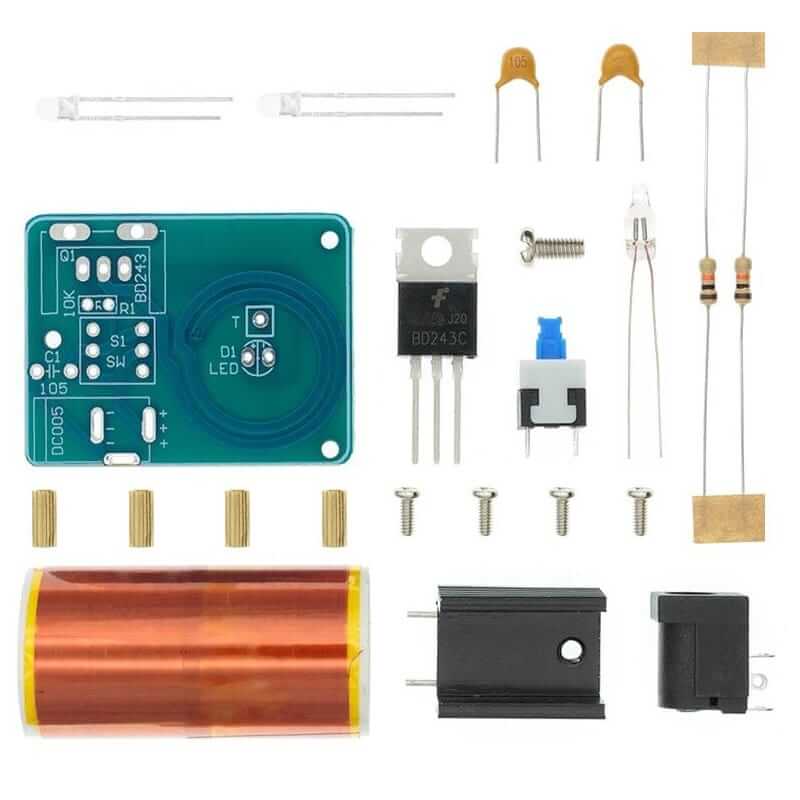

El kit incluye elementos como Pilar cobre de doble paso (4 unidades), Tornillos M2 y M4 (4 unidades c/u), un Mini Bulbo de Neón y la PCB para que puedas soldar los siguientes componentes:
| NO. | Nombre del componente | Cantidad | Valor | Referencia del PCB |
| 1 | Resistencia 1/4W | 2 | 10K | R1 |
| 2 | Led | 1 | 3mm | D1 |
| 3 | Capacitor monolítico | 2 | 105 | C1 |
| 4 | Transistor | 1 | BD243 | Q1 |
| 5 | Disipador | 1 | 15 x 10 x 20 mm | BD243 |
| 6 | Switch PWR 6 pines | 1 | 8 x 8 mm | S1 SW |
| 7 | Power Jack | 1 | DC005 | |
| 8 | Bobina | 1 | T |
Para armar este kit necesitarás algunas herramientas y material adicional que no incluye el kit. Lo que necesitaras será lo siguiente:
- Cautín, T. Lapiz
- Soldadura de estaño
- Pasta para soldar
- Pila cuadrada de 9V o Fuente de alimentación de 9V o 12V
- Para la pila cuadrada necesitar:
- Pinzas de corte
- Pistola de silicón para fijar la bobina al PCB
ENLACES EXTERNOS
| Peso | 0.022 kg |
|---|---|
| Dimensiones | 9 × 3 × 7 cm |
