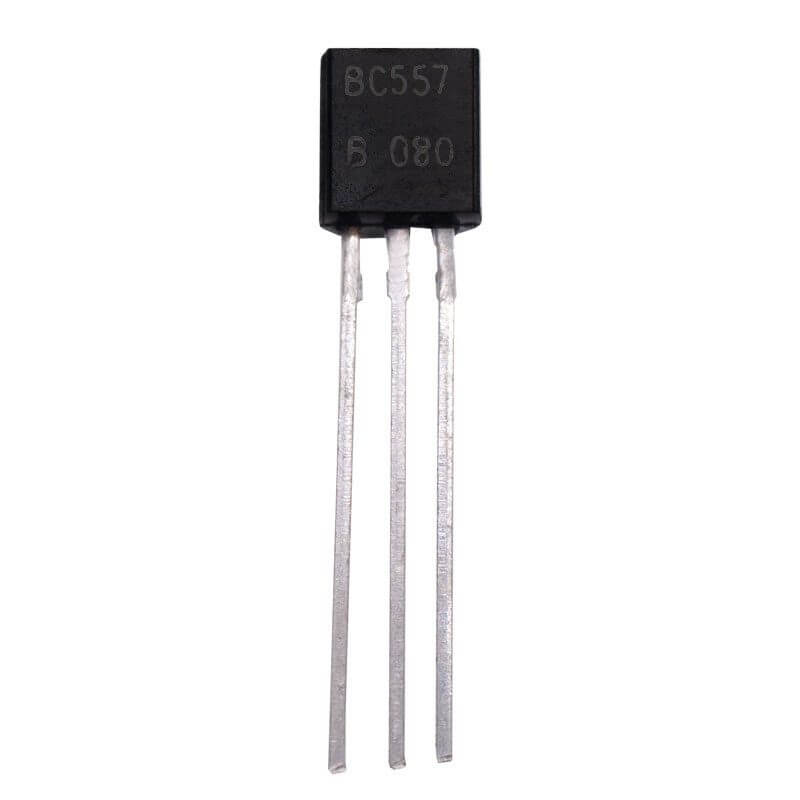

BC557B Transistor BJT TO-92 PNP

El BC557B PNP es un dispositivo electrónico de estado solido de unión bipolar BJT por sus siglas en inglés (Bipolar Junction Transistor) que utiliza las propiedades del silicio para aplicaciones lineales y de conmutación. Este transistor es de tipo “PNP”, formado por dos capas de material tipo “P”, separadas por otra de tipo “N”.

Este transistor es de propósito general. Cabe mencionar que existen cuatro tipos de estos transistores: BC556, BC557, BC558 y BC559. Cada tipo de transistor a su vez se subdivide en tres grupos: A, B y C. El tipo de transistor denota sus características eléctricas, mientras que el grupo indica la ganancia de corriente.

• Tipo de Transistor: PNP
• Serie: BC557B
• Encapsulado: TO-92-3

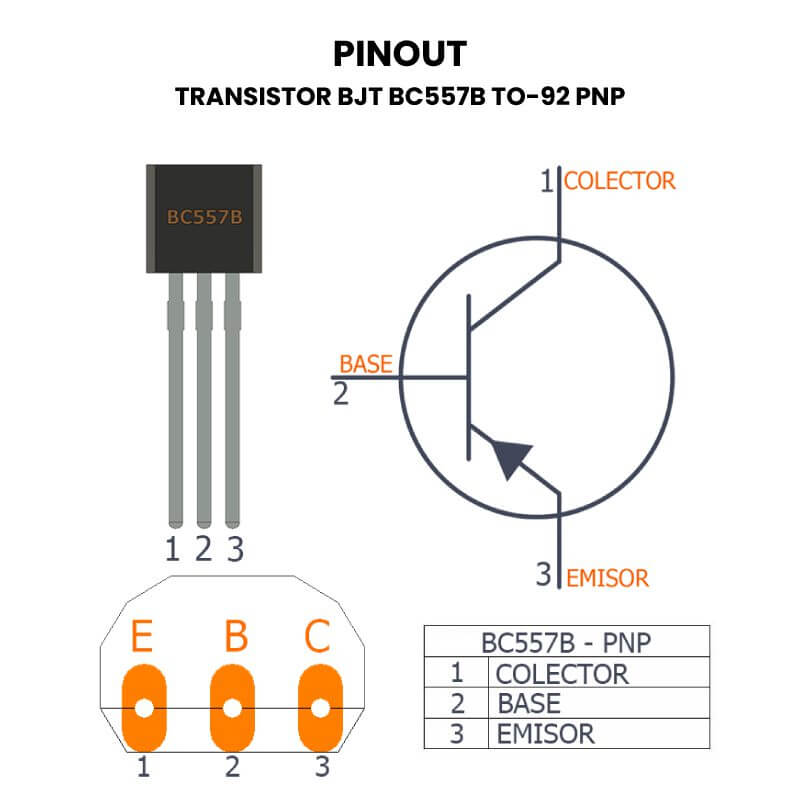

• Pines: 3
• Voltaje VEBO emisor-base: -5V
• Voltaje Máx. VCEO colector-emisor: -45V
• Tensión Máxima Colector-Base VCBO: -50V
• Voltaje de saturación colector-emisor: -0.3 V
• Corriente CC máxima de colector: -100 mA
• Disipación de potencia: 625 mW
• Temperatura de Funcionamiento: -55 a 150 ºC

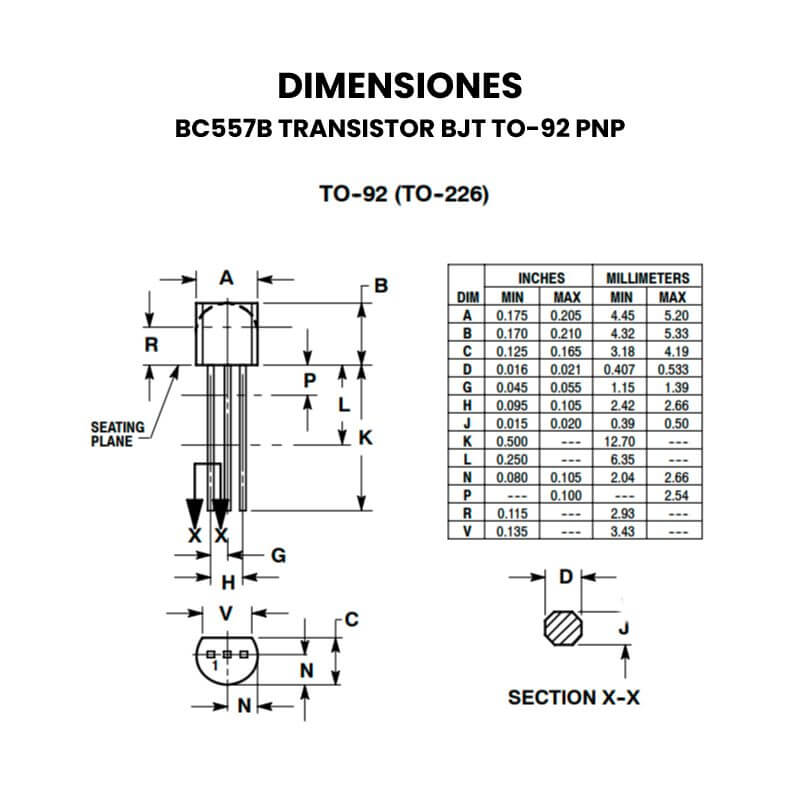

• Dimensiones: 5.33 mm x 5.2 mm x 4.19 mm
• Peso: 0.18 g

¿BC557B cómo lo puedo usar?

El transistor BC557B es suficientemente robusto para ser usado en experimentos electrónicos como amplificador y como interruptor, ademas de ser empleado en circuitos digitales de bajo ruido, es uno de los transistores mas comunes por su bajo precio y por ser muy practico a la hora de conectarlo a un protoboard o soldarlo a cualquier PCB.
