INFORMACIÓN

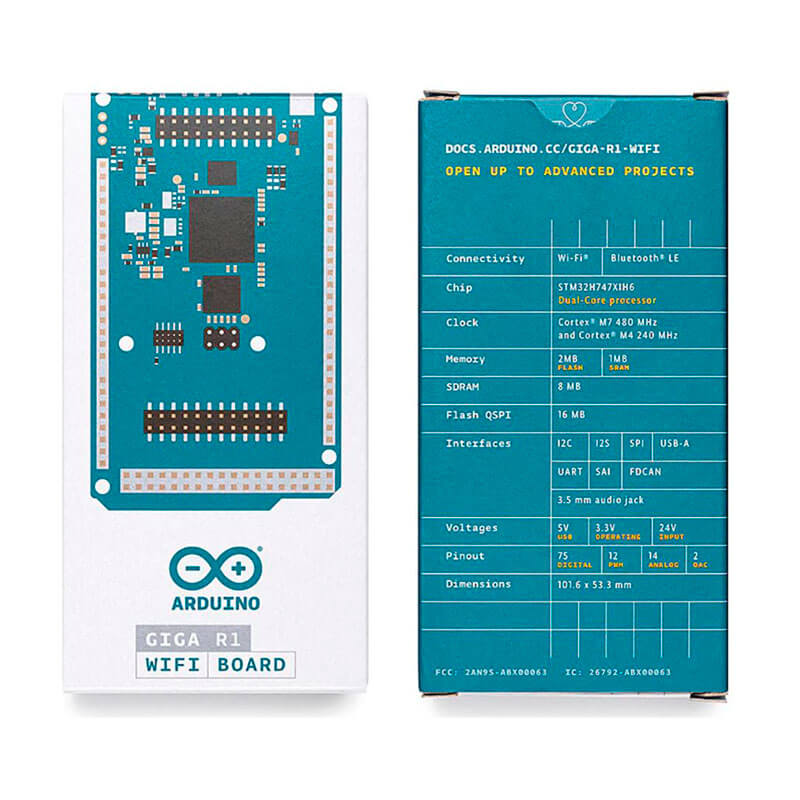

El Arduino GIGA R1 WiFi es una placa de desarrollo potente, basado en el microcontrolador STM32H747XI de doble núcleo, uno a 480 MHz y otro a 240 MHz, puede ejecutar código MicroPython y Arduino simultáneamente y comunicarse a través de un RPC. Cuenta con un modulo Murata LBEE5KL1DX-883 para comunicaciones Wifi y Bluetooth.

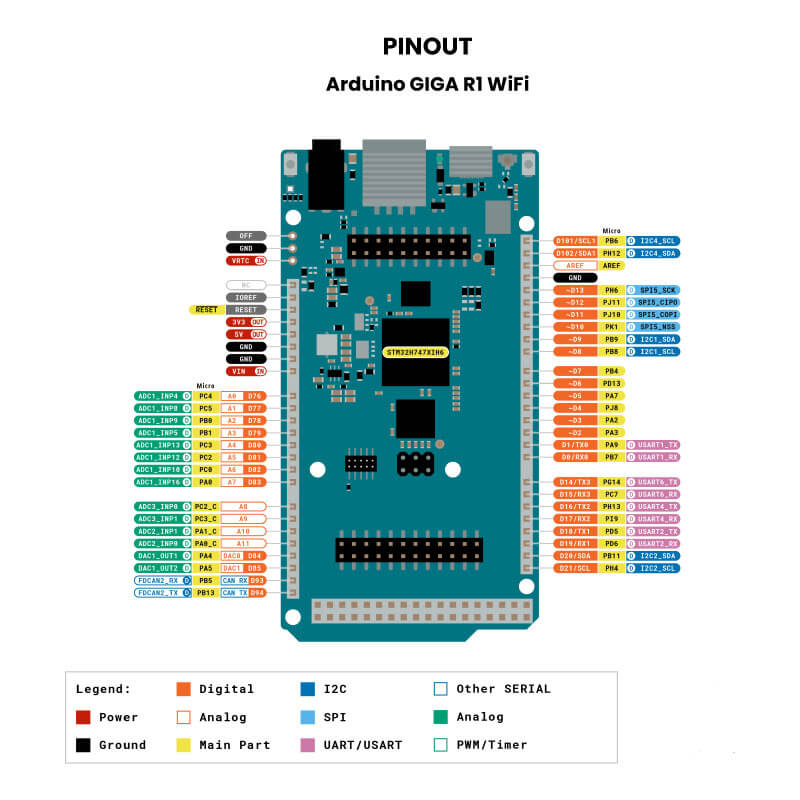

El Arduino GIGA R1 WiFi cuenta con 76 pines de entrada y salida (I/O), 12 pines de entrada analógica, 12 pines con PWM, además un pin VRTC para conectar una batería y mantener el RTC funcionando mientras la placa se encuentra apagada y un pin para apagar la placa. Tiene 4 puertos serial UART, 3 puertos I2C, 2 puertos SPI y 1 FDCAN. Se ´puede programar y alimentar por medio del puerto USB-C, así como simular un dispositivo HID como mouse o teclado, un conector USB-A para conectar memorias USB o otros dispositivos de almacenamiento masivo y dispositivos HID como teclado o ratón. Además cuenta con Jack de entrada o salida de 3.5 mm conectado a DAC0, DAC1 y A7.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Marca: Arduino
- Microcontrolador: STM32H747XI Dual Core (Cortex®-M7 hasta 480 MHz, Cortex®-M4 hasta 240 MHz)
- Memoria: 2 MB Flash, 1 MB RAM
- Conectividad Inalámbrica: Wi-Fi® y Bluetooth® Low Energy (Murata 1DX)
- Seguridad: Elemento seguro ATECC608A
- Pines Digitales I/O: 76
- Pines Analógicos: 12 entradas (ADC), 2 salidas (DAC)
- Voltaje de Operación: 3.3 V
- Voltaje de Entrada (VIN): 6 V a 24 V
- Puertos USB: 1x USB-C® (Programación/HID), 1x USB-A (Host para memorias/teclados)
- Interfaces de Audio: Jack de 3.5mm (entrada/salida)

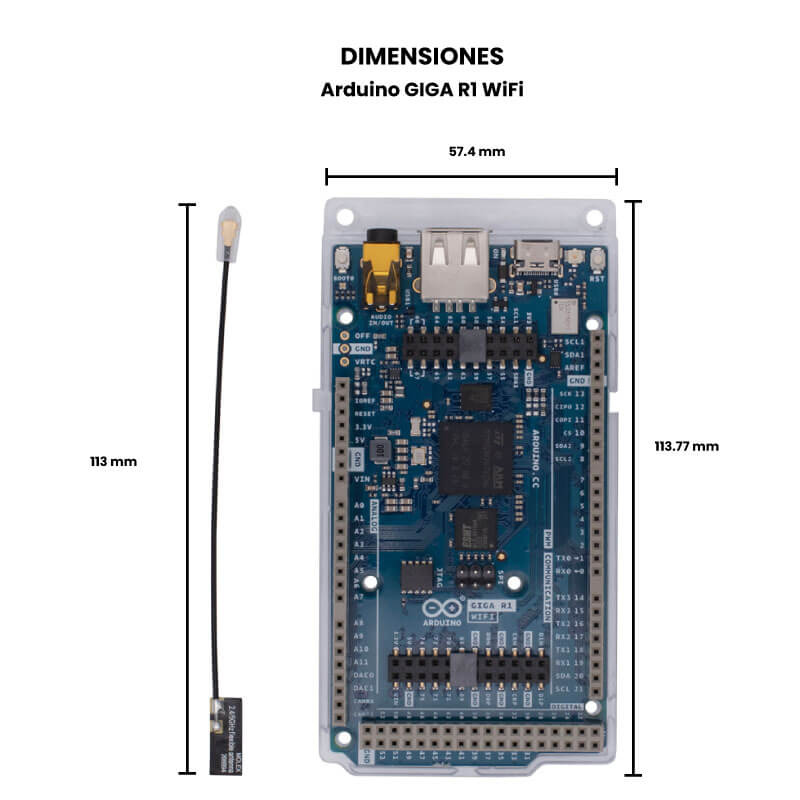

- Dimensiones:
- Arduino GIGA R1: 57.4 mm x 113.77 mm
- Antena: 113 mm
- Peso: 63.78 g
DOCUMENTACIÓN Y RECURSOS
TUTORIAL
INFORMACIÓN ADICIONAL
Primeros pasos con Arduino GIGA R1 WiFi

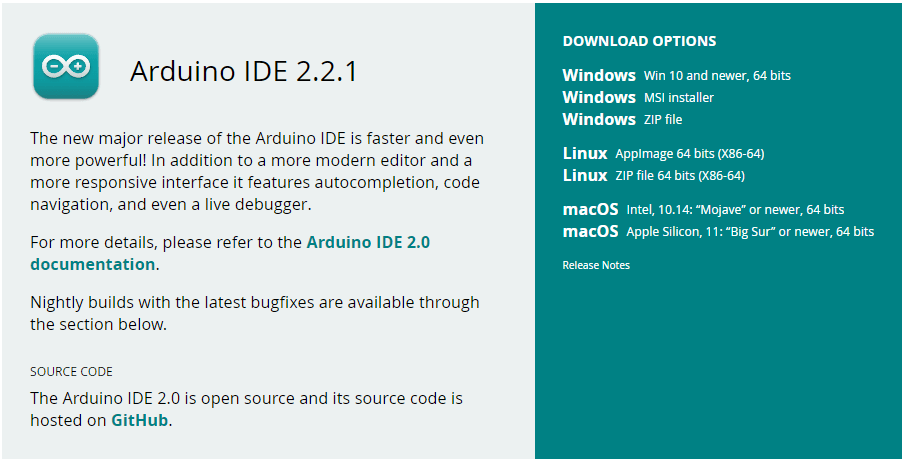

Descargar la versión IDE
Para utilizar la placa necesitaras instalar el paquete de la placa GIGA, para esto necesitaras una versión del IDE que puedes descargar desde la pagina de Arduino en esta guía utilizaremos la versión IDE 2.1.1

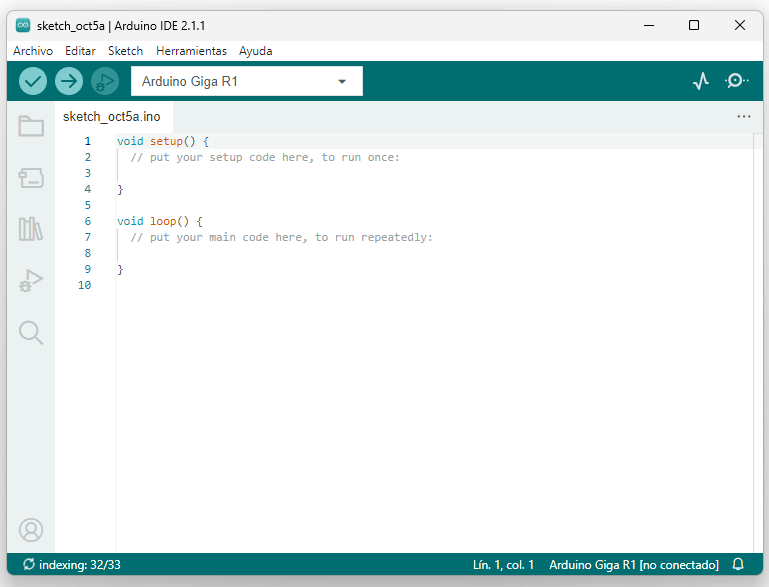

Abra el IDE de Arduino
Instalar el paquete de la placa GIGA

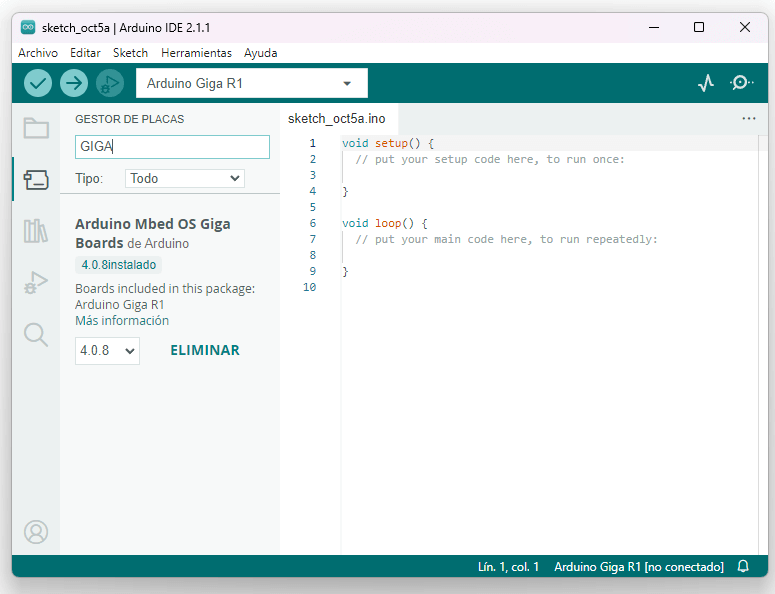

Para instalar el paquete de la placa GIGA abra el “Administrador de placas” en el menú de la izquierda. Busque “GIGA” e instala la ultima versión que este disponible.

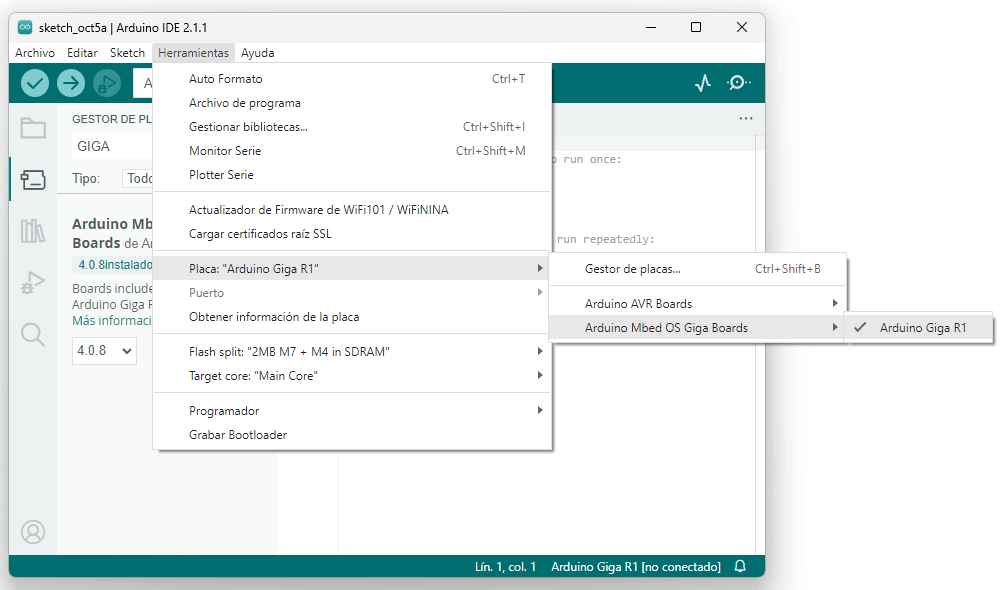

Una vez que este instalada podrás seleccionar la placa en Herramientas>Placa>Arduino Mbed OS Giga Boards>Arduino Giga R1 y el puerto en la que se encuentra.
Compilar y cargar sketch

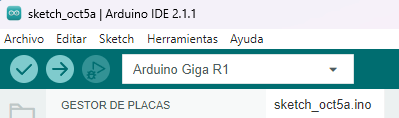

Para compilar y cargar los sketch puedes utilizar:
- El icono de la paloma para verificar el código, si contiene errores desplegará en la parte inferior los errores encontrados en tu programa
- El icono de la flecha derecha para cargar el código
Nota: verificar que este seleccionado el puerto y la placa correcta.

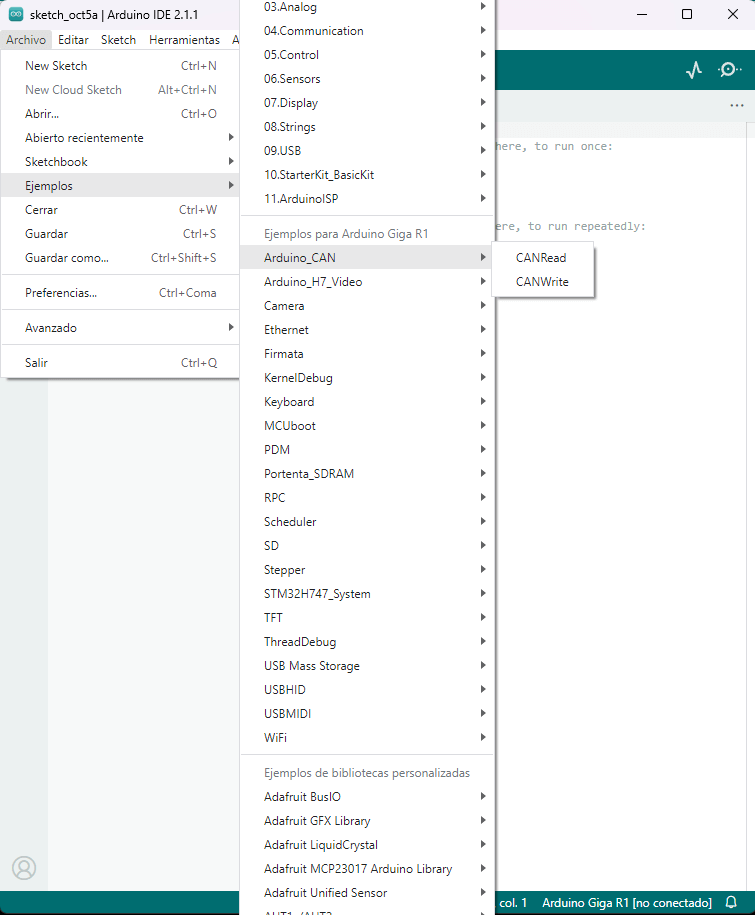

Se encuentran varios ejemplos disponibles para la placa GIGA R1 a los que se puede acceder directamente en el IDE a través de Archivo>Ejemplos. Estos puedes utilizarlos directamente sin bibliotecas externas.
ENLACES EXTERNOS
| Peso | 0.06378 kg |
|---|---|
| Dimensiones | 5.74 × 14 × 2 cm |
| TIPO DE TARJETA | MEGA |
| CONECTIVIDAD | BLUETOOTH, WIFI |
