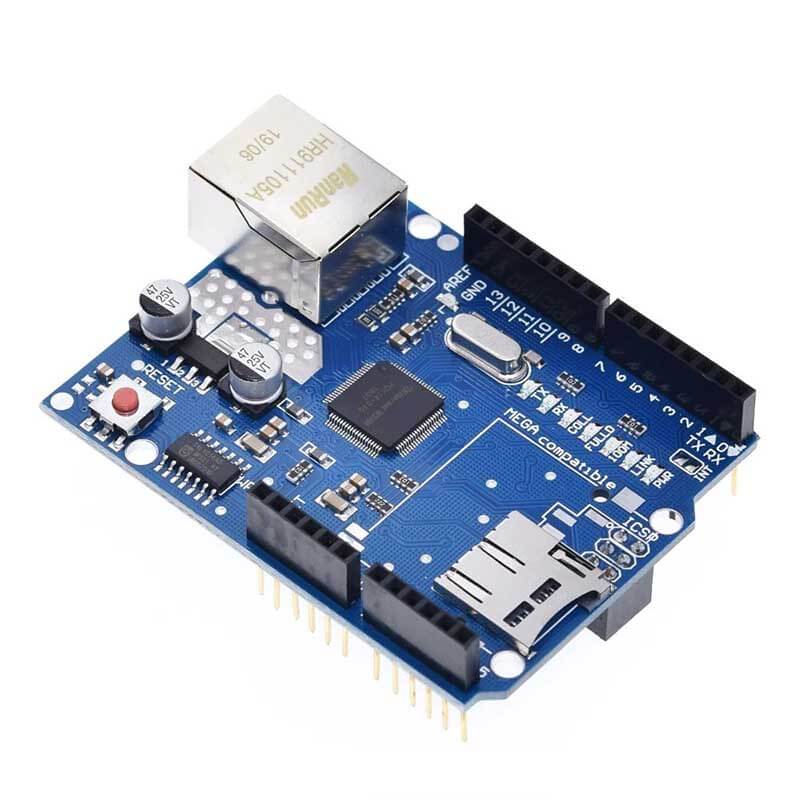

Ethernet Shield W5100 Compatible con Arduino
$ 135.00
69 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 10 piezas | $ 119.85 |
| 25 piezas | $ 108.25 |
| 35 piezas | $ 98.69 |
INFORMACIÓN
El Ethernet Shield W5100 es un módulo con 16 Kbytes de RAM de búfer y una interfaz serial SPI, el cual permite que Arduino UNO/MEGA se conecte a una red, soporta hasta 4 conexiones simultáneas, incluye un slot para tarjetas micro-SD, el cual puede ser empleado para almacenar archivos que podrás poner disponibles a través de la red.
El Ethernet Shield W5100 permite dotar a placas Arduino con conectividad cableada a Internet o redes locales, siendo ideal para proyectos de IoT, domótica, control remoto y servidores web embebidos. Basado en el chip Wiznet W5100, ofrece pila TCP/IP (con soporte TCP y UDP), capacidad de hasta cuatro conexiones simultáneas, interfaz SPI y un conector RJ‑45 con luces de estado. Además, incluye una ranura para tarjetas micro‑SD que permite almacenar y servir archivos en la red. Es compatible con placas como Arduino UNO R3, Mega 2560, Leonardo, así como otras basadas en SPI e incluso plataformas como Espruino, facilitando su integración gracias al uso del bus SPI en pines estándar (11‑13 en UNO, 50‑52 en Mega) y las bibliotecas oficiales Ethernet y SD.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Voltaje de Operación: 5V DC.
- Controlador Microchip: Ethernet Wiznet W5100.
- Velocidad Ethernet: 10/100 Mbps.
- Interfaz con el microcontrolador: Host por SPI.
- Protocolo: TCP y UDP.
- Compatible: Arduino Uno y Mega.
- MicroSD Card: Si.
- Dimensiones: 70.3 mm x 53.3 mm.
- Peso: 27 g.
DOCUMENTACIÓN Y RECURSOS
- Datasheet

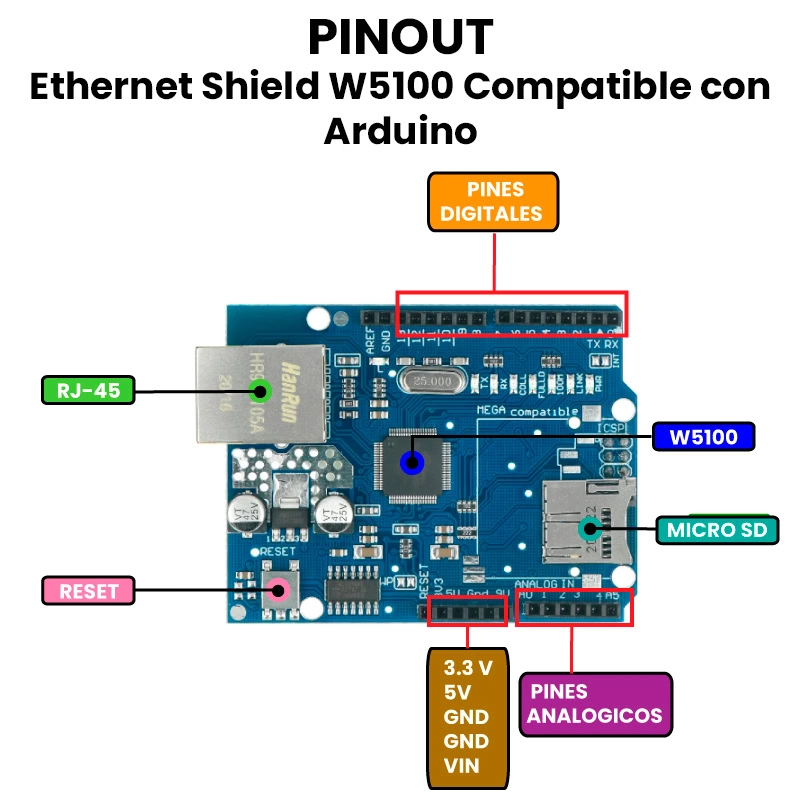

- Pinout
- Dimensiones

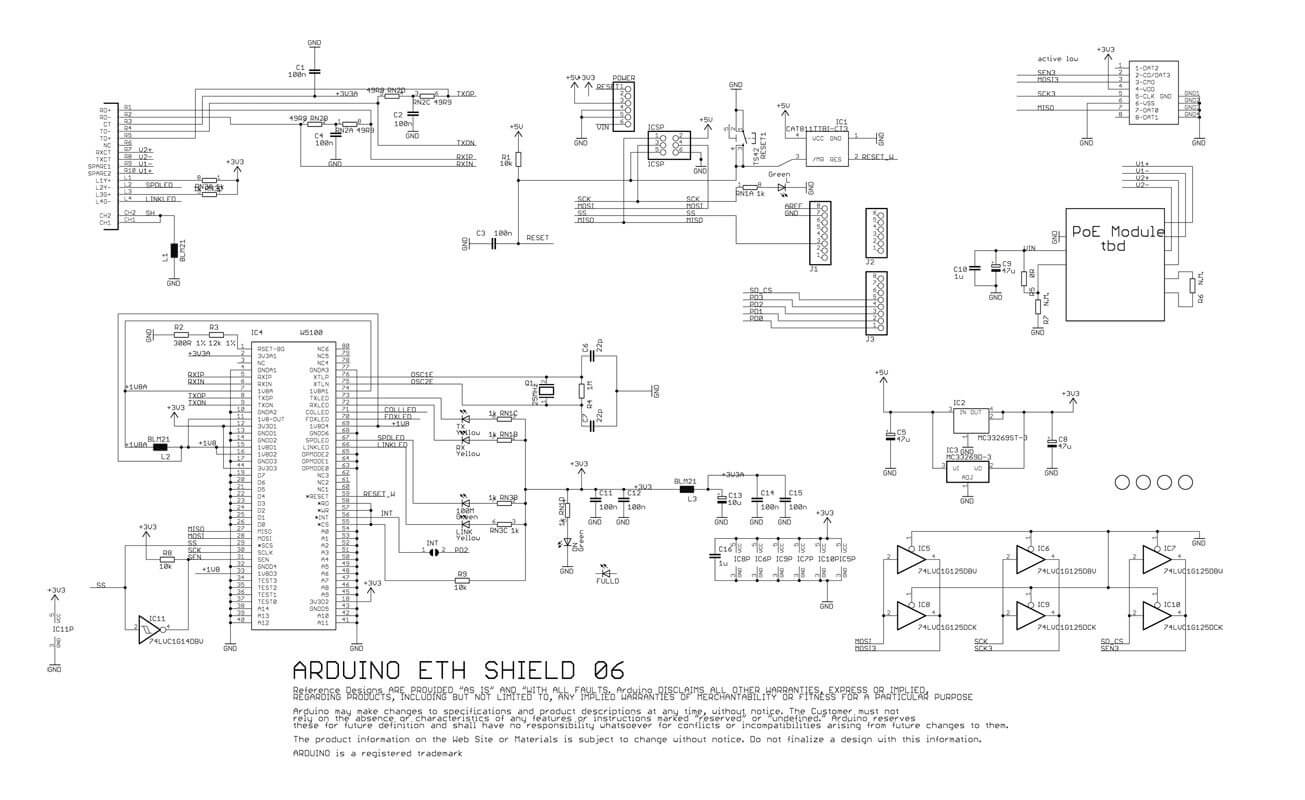

- Esquemático
- Librerías:
INFORMACIÓN ADICIONAL
Conexión del Ethernet Shield para Arduino Uno.
El Ethernet Shield se conecta directamente sobre la tarjeta Arduino UNO en los pines digitales 11, 12 y 13 (SPI) para comunicarse con este shield.

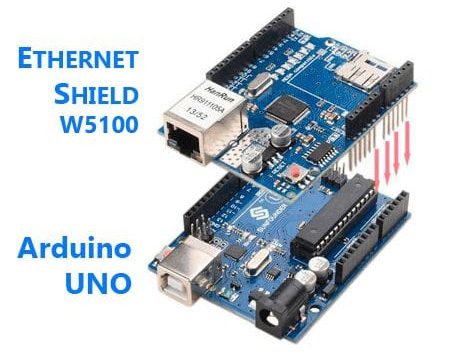

Conexión entre Shield y Arduino UNO
Para el Arduino Mega emplea los pines 50,51 y 52. En ambas tarjetas (UNO y Mega) el pin 10 es empleado para seleccionar el W5100 y el pin 4 para la tarjeta SD. Mientras emplees las funcionalidades de ethernet estos pines no estarán disponibles. Así mismo toma en cuenta que en el Arduino Mega a pesar de que el pin 53 (SS pin) no es empleado para seleccionar ni el W5100 ni la tarjeta debe ser configurado como una salida, ya de otra manera la interfaz SPI no funcionará.
Debido a que el W5100 y la tarjeta SD comparten el mismo bus SPI solo uno podrá estar activo a la vez. Si estás usando ambos periféricos en tu programa, debes tomar en cuenta esto. Si no estás empleando alguno de estos periféricos debes “deseleccionarlo” explícitamente. Para deshabilitar la tarjeta SD, configura el pin 4 como salida y escríbele HIGH. Para deshabilitar el W5100 configura el pin 10 como una salida en HIGH.

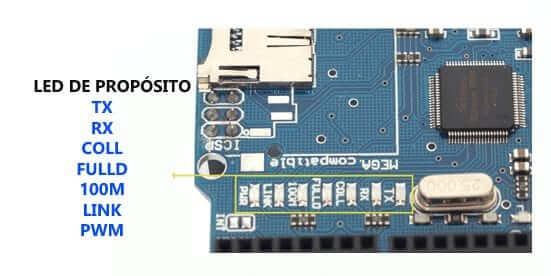

Funcionalidad de Leds en el Ethernet Shield
El módulo Arduino Shield Ethernet contiene una serie de LEDs informativos:
-
- PWR: indica que la placa y el módulo están encendidos.
- LINK: indica la presencia de un enlace de red y parpadea cuando el módulo transmite o recibe datos.
- FULLD: indica que la conexión de red es full duplex
- 100M: indica la presencia de una conexión de red a Mb/s 100 (en contraposición a 10 Mb/s)
- RX: Parpadea cuando el escudo recibe datos
- TX: parpadea cuando el escudo envía datos
- COLL: parpadea cuando se detectan colisiones de red
ENLACES EXTERNOS
| Peso | 0.027 kg |
|---|---|
| Dimensiones | 7 × 3 × 5.3 cm |
| TIPO DE SHIELD: | MULTIFUNCIÓN |
| FORMATO: | UNO |
