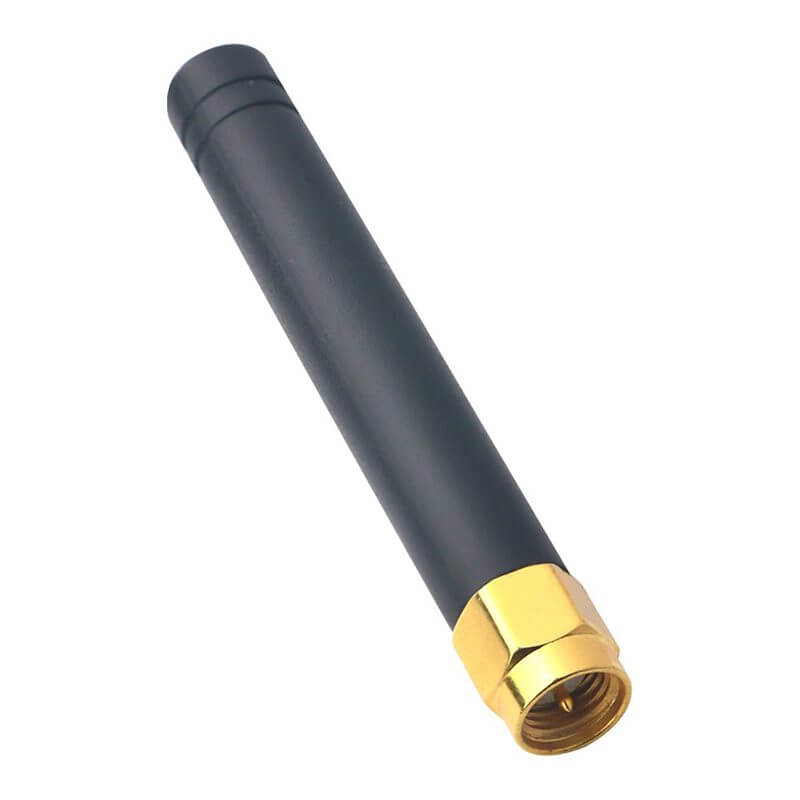

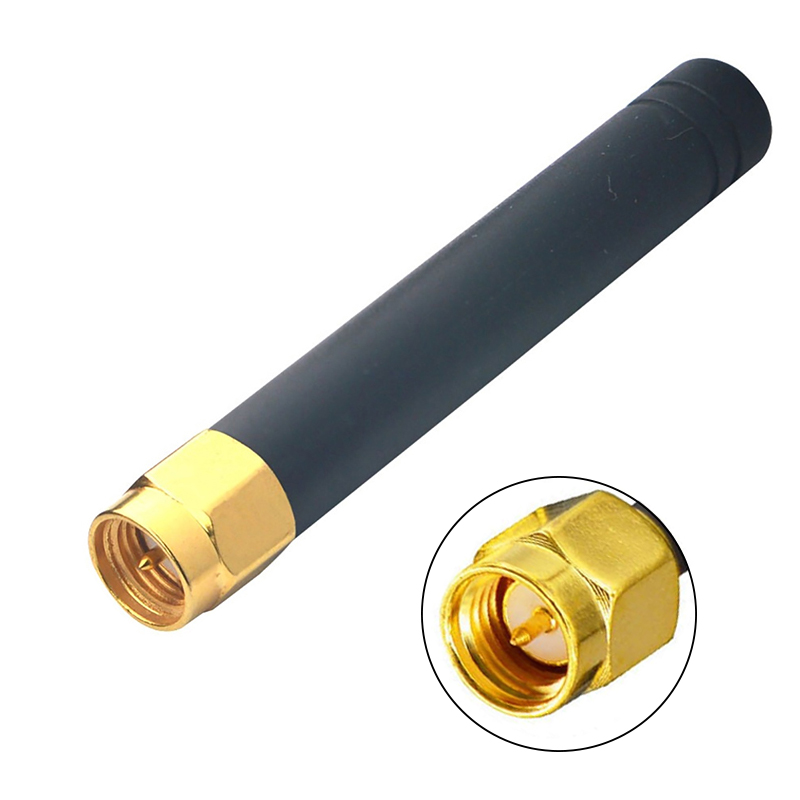

Antena RF 433 MHz SMA Macho Omnidireccional

INFORMACIÓN

La Antena RF 433 MHz SMA Macho Omnidireccional es un dispositivo diseñado para emitir y recibir señales de radiofrecuencia en la banda de 433 MHz, ampliamente utilizada en sistemas inalámbricos de baja potencia. Su diseño omnidireccional permite cubrir de forma uniforme todas las direcciones en el plano horizontal, evitando la necesidad de orientar la antena hacia un punto específico. Incorpora un conector SMA macho que facilita su conexión directa a módulos, receptores o transmisores compatibles, asegurando una impedancia típica de 50 Ω y una adecuada adaptación de señal para minimizar pérdidas y maximizar el rendimiento de transmisión.

Entre sus usos y aplicaciones destacan la integración en sistemas de control remoto, alarmas inalámbricas, automatización y domótica, redes de sensores IoT, telemetría y dispositivos de transmisión de datos. Es compatible con módulos de radiofrecuencia de 433 MHz como RF Transceiver CC1101, módulo RF ASK/OOK 433 MHz, módulos LoRa SX1278/SX1276, así como con receptores y transmisores para Arduino, Raspberry Pi y ESP32. Gracias a su tamaño compacto y facilidad de instalación, es ideal para proyectos donde se requiera buena cobertura sin direccionar la antena y un alcance estable en entornos urbanos o interiores.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Rango de frecuencia: 433 MHz ± 5%.
• Impedancia: 50 Ω ± 15%.
• V.S.W.R: ≤1,5.
• Ganancia: 2 – 3 dbi.
• Polarización: Vertical.
• Radiación: Omnidireccional.
• Potencia máxima de entrada – vatios: 5 W.
• Conector: SMA Macho.
• Dimensiones: 48 mm x 8 mm.
• Peso: 18 g.

DOCUMENTACIÓN Y RECURSOS

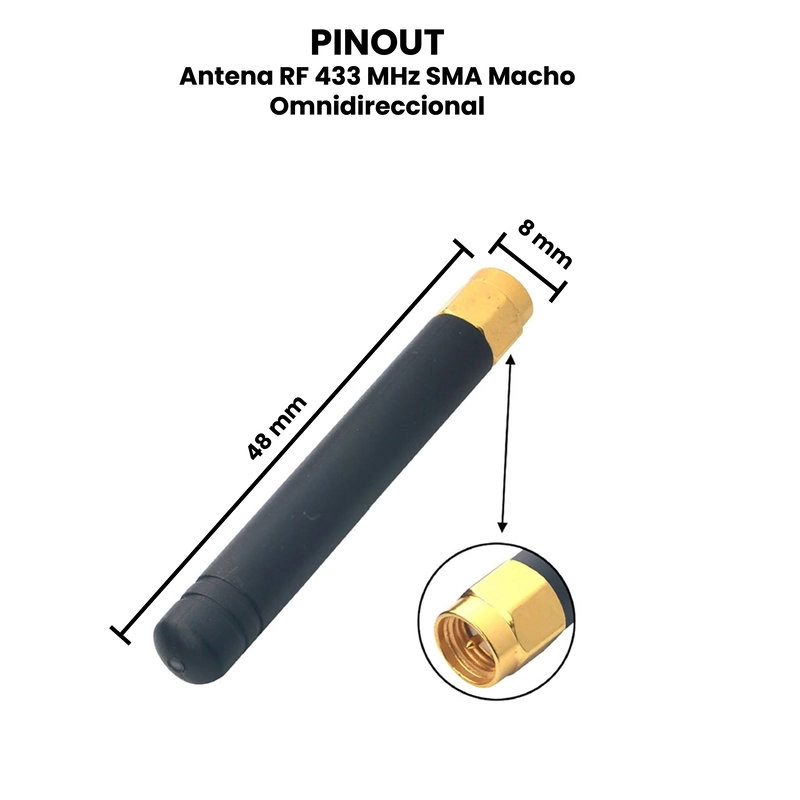

• Dimensiones

INFORMACIÓN ADICIONAL

Puntos Importantes:

• La antena debe ser 433 MHz (tu antena lo es). Asegúrate de que la impedancia sea 50 Ω.
• No transmitas sin antena conectada o con un pigtail mal hecho — puedes dañar la etapa RF.
• Los módulos LoRa (SX127x) funcionan a 3.3 V: usa una fuente estable capaz de suministrar picos (~150–200 mA). No alimentes desde el pin 3.3 V del Arduino UNO si no soporta la corriente necesaria.
• Confirma el tipo de conector (SMA macho de tu antena → debe encajar con SMA hembra del módulo o usar un adaptador correcto, no RP-SMA por confundir).

¿Cómo probar la Antena RF 433 MHz SMA Macho Omnidireccional?

Materiales Necesarios:

• 2× Arduinos (UNO, Nano o Pro Mini 3.3V). Recomiendo Pro Mini 3.3V o una fuente 3.3V externa si usas UNO.
• 2× módulos LoRa 433 MHz (ej. SX1278 / RA-02 / RFM98 (433MHz)) con SMA hembra o conector para pigtail.
• 2× antenas 433 MHz SMA macho (la tuya).
• Jumpers, cable USB para programar, fuente de 3.3V estable (AMS1117 o similar) y condensador de desacoplo (470 µF).
• Librería Arduino: LoRa de Sandeep Mistry (instálala desde Library Manager).

Cableado.

Usaremos el mapeo más común:

• VCC → 3.3 V (no 5 V).
• GND → GND
• NSS / CS → D10
• SCK → D13
• MOSI → D11
• MISO → D12
• RESET → D9
• DIO0 → D2

Código Transmisor.

Usa la librería LoRA.

#include <SPI.h>
#include <LoRa.h>

const int ssPin = 10;
const int resetPin = 9;
const int dio0Pin = 2;

unsigned long counter = 0;

void setup() {
  Serial.begin(9600);
  while (!Serial);

  LoRa.setPins(ssPin, resetPin, dio0Pin);
  if (!LoRa.begin(433E6)) {
    Serial.println("Fallo al iniciar LoRa en 433 MHz");
    while (1);
  }

  // Ajustes opcionales:
  LoRa.setSpreadingFactor(7);        // SF7 (balance rendimiento/alcance)
  LoRa.setSignalBandwidth(125E3);    // BW 125 kHz
  LoRa.setCodingRate4(5);            // 4/5
  Serial.println("LoRa TX listo en 433 MHz");
}

void loop() {
  String msg = "Hola LoRa 433 #" + String(counter++);
  LoRa.beginPacket();
  LoRa.print(msg);
  LoRa.endPacket();
  Serial.println("TX: " + msg);
  delay(1000);
}

Código Receptor.

#include <SPI.h>
#include <LoRa.h>

const int ssPin = 10;
const int resetPin = 9;
const int dio0Pin = 2;

void setup() {
  Serial.begin(9600);
  while (!Serial);

  LoRa.setPins(ssPin, resetPin, dio0Pin);
  if (!LoRa.begin(433E6)) {
    Serial.println("Fallo al iniciar LoRa en 433 MHz");
    while (1);
  }

  LoRa.setSpreadingFactor(7);
  LoRa.setSignalBandwidth(125E3);
  LoRa.setCodingRate4(5);
  Serial.println("LoRa RX listo en 433 MHz");
}

void loop() {
  int packetSize = LoRa.parsePacket();
  if (packetSize) {
    String received = "";
    while (LoRa.available()) {
      received += (char)LoRa.read();
    }
    int rssi = LoRa.packetRssi();
    float snr = LoRa.packetSnr(); // puede ser negativo
    Serial.print("RX: "); Serial.print(received);
    Serial.print(" | RSSI: "); Serial.print(rssi);
    Serial.print(" dBm | SNR: "); Serial.print(snr); Serial.println(" dB");
  }
}

Prueba Paso a Paso.

1. Conecta antenas en ambos módulos (transmisor y receptor). No transmitas sin antena.
2. Alimenta correctamente: 3.3 V estable y GND compartido. Ten condensador cerca del VCC del módulo.
3. Carga el sketch TX en el Arduino A y el sketch RX en Arduino B. Abre ambos Monitores Serie a 9600.
4. Verifica transmisión: en el monitor RX verás mensajes "RX: Hola LoRa 433 #n" y valores RSSI y SNR.
5. Prueba de alcance y comparación de antenas:
   1. Realiza medidas a distancias y escenarios (1 m, 10 m, 50 m, 200 m) y cuenta paquetes recibidos / minuto.
   2. Cambia la antena en el receptor entre: tu antena 433 SMA, alambre ¼-λ ≈ 17.3 cm y sin antena (sólo para comprobar, no TX sin antena). Anota RSSI promedio y pérdida de paquetes.
   3. Gira/posiciona la antena (vertical/horizontal) y observa variaciones: al siendo omnidireccional, la polarización vertical suele dar mejor resultado si ambos están en la misma polarización.
6. Ajusta parámetros LoRa para comparar: sube el spreading factor a 10–12 para mayor alcance (menor velocidad) o aumenta la BW para mayor throughput. Observa cambios en RSSI/SNR y tasa de recepción.
7. Registra resultados (distancia, paquetes enviados, paquetes recibidos, pérdida %, RSSI promedio, SNR promedio).
