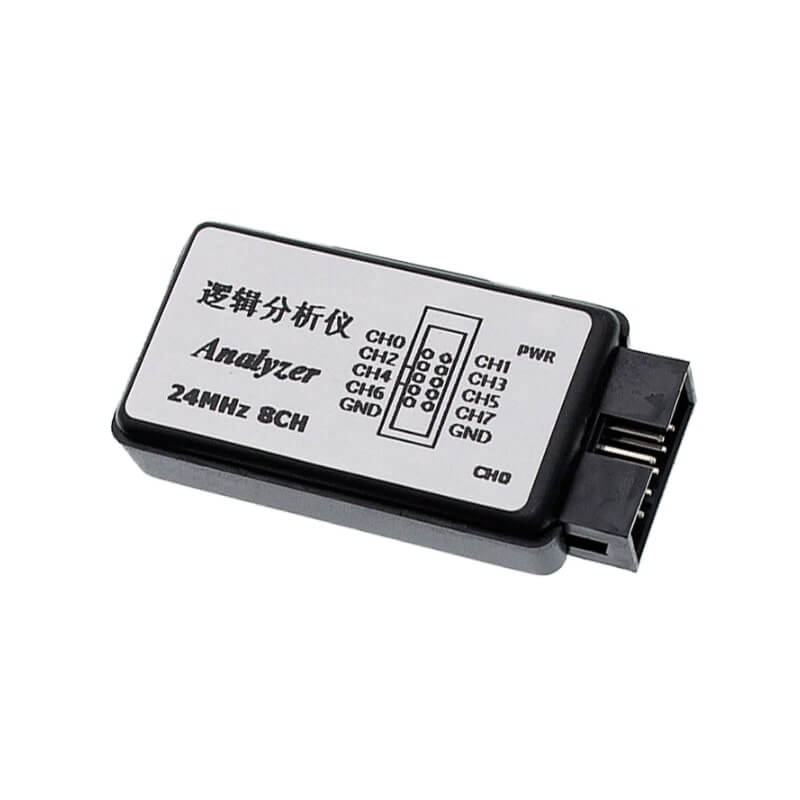

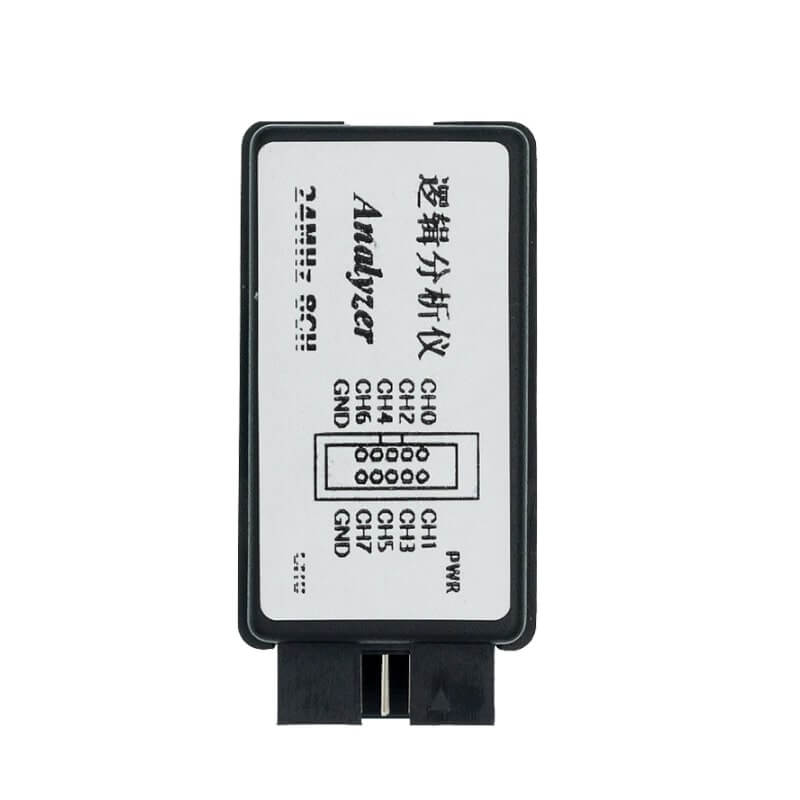

Analizador Lógico USB 24MHz 8 Canales

$ 156.00

43 disponibles

CANTIDAD	PRECIO
10 piezas	$ 139.50
25 piezas	$ 126.58
35 piezas	$ 115.86

SKU: AR4305 Categorías: INTERFACES & PROGRAMADORES, MÓDULOS Etiquetas: 24MHz, 8, Analizador, Arm, Canales, circuitos, datos, digitales, Electrónicos, FPGA, i2c, interfaces, interfaz, logico, monitorear, señal, señales, SPI, UART, usb

INFORMACIÓN

El analizador lógico USB 24MHz 8 canales es un dispositivo de hardware utilizado para capturar y registrar señales digitales en circuitos electrónicos. Cuenta con una frecuencia de muestreo de hasta 24 MHz y ocho canales de entrada, lo que permite monitorear múltiples líneas de datos simultáneamente. El dispositivo se conecta a una computadora a través de un puerto USB, donde las señales capturadas pueden ser visualizadas y analizadas con software especializado.

El Analizador Lógico USB 24MHz 8 Canales es especialmente útil para la depuración y verificación de sistemas digitales, como los que se encuentran en proyectos basados en ARM y FPGA. Permite a los ingenieros identificar problemas de temporización y verificar la correcta operación de diversos protocolos de comunicación digital, como I2C, SPI y UART. Con su capacidad de monitorear múltiples canales a alta velocidad, facilita la identificación de errores y la optimización del rendimiento de los circuitos digitales.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Analizador Lógico
Material: Plástico
Color: Negro

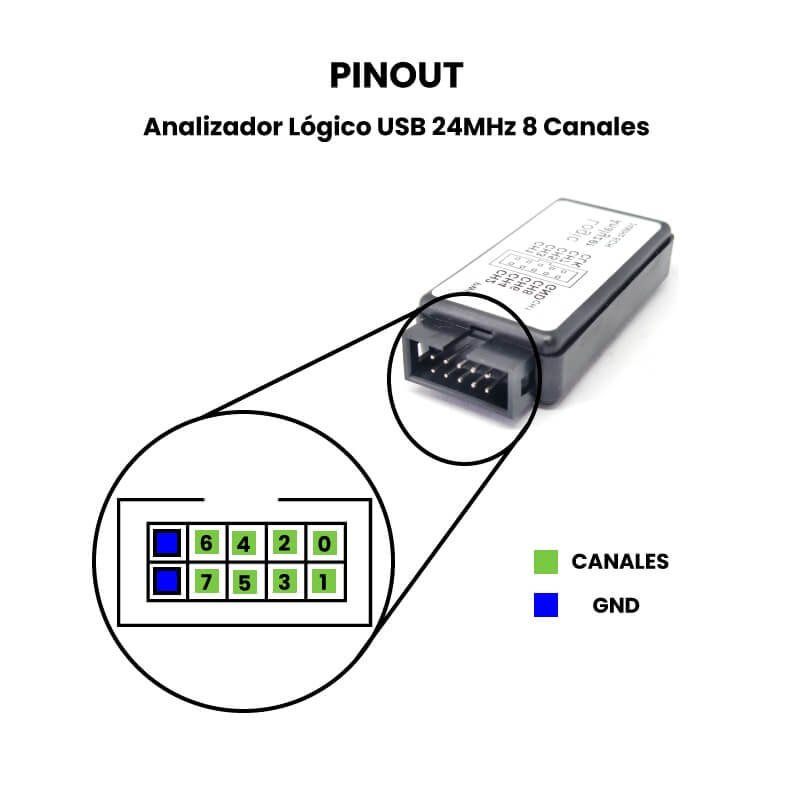

Canales: 8
Frecuencia: 24MHz
Interfaz: USB
Soporte: Win7, 10 y 11 (32 y 64), XP o Linux

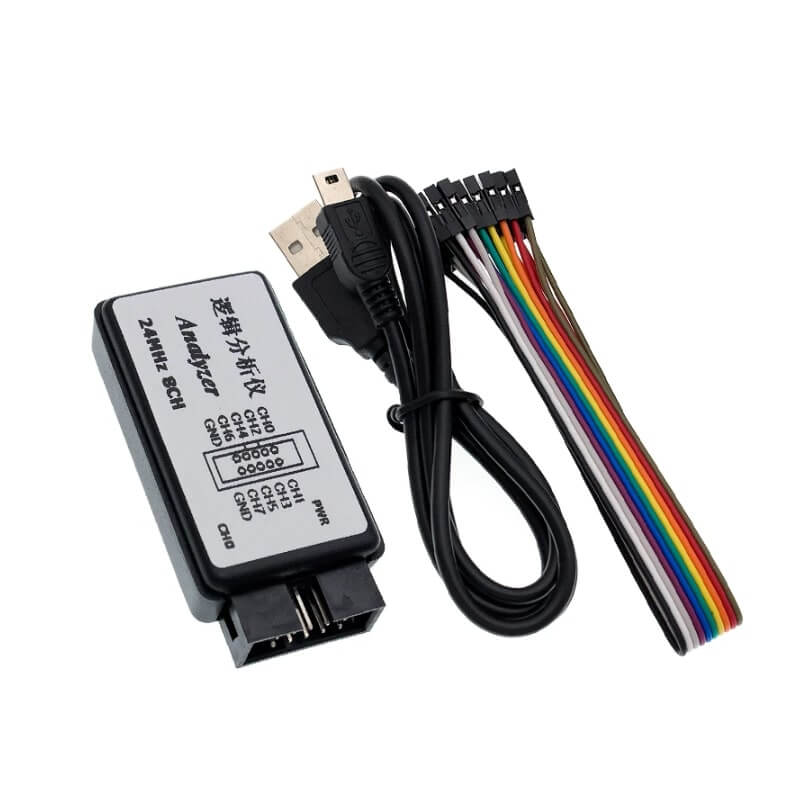

Contiene:
- 1 Analizador Lógico
- 1 Cable USB
- 10 Cables Dupont

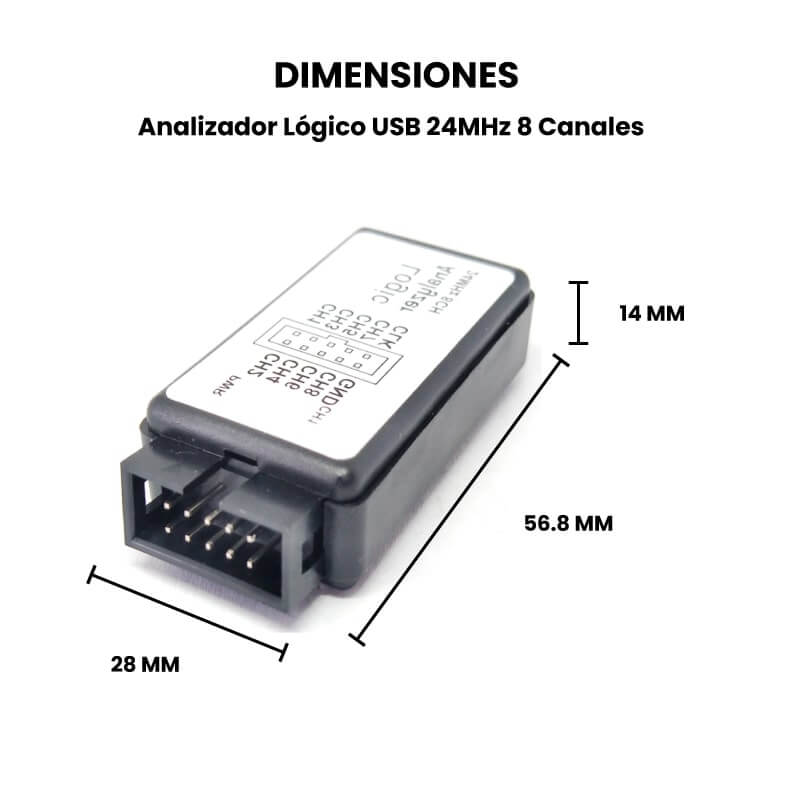

Dimensiones: 28 mm x 56.8 mm x 14 mm
Peso: 42g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Aplicaciones

Depuración de Protocolos de Comunicación: Es útil para analizar y decodificar protocolos de comunicación serial, como UART, SPI, I2C, CAN, y otros. El analizador captura las señales digitales y permite visualizar los datos para identificar problemas de sincronización o errores en la transmisión.
Monitoreo de Señales Digitales: Permite observar y registrar señales digitales en tiempo real, lo cual es crucial para el diseño y depuración de circuitos lógicos, secuenciales o combinacionales. Es ideal para proyectos con microcontroladores o FPGA.
Análisis de Temporización: Ayuda a detectar problemas de sincronización y analizar las relaciones temporales entre diferentes señales. Con su velocidad de muestreo de 24 MHz, es adecuado para señales rápidas y temporizaciones precisas en sistemas embebidos.
Depuración de Firmware: En proyectos de desarrollo de firmware, el analizador puede ayudar a verificar si el hardware está funcionando como se esperaba y si el firmware está manejando correctamente los eventos digitales (como interrupciones o cambios en el estado de pines).
Educación y Enseñanza: Es una herramienta común en entornos educativos, donde los estudiantes pueden visualizar y entender cómo funcionan los circuitos digitales, los buses de datos y las señales de control en sistemas digitales.
Diseño y Optimización de Circuitos Digitales: Facilita la depuración y mejora de circuitos digitales en todas las etapas de diseño, desde la verificación de prototipos hasta la producción.
