AHT15 Sensor de Temperatura y Humedad I2C

INFORMACIÓN

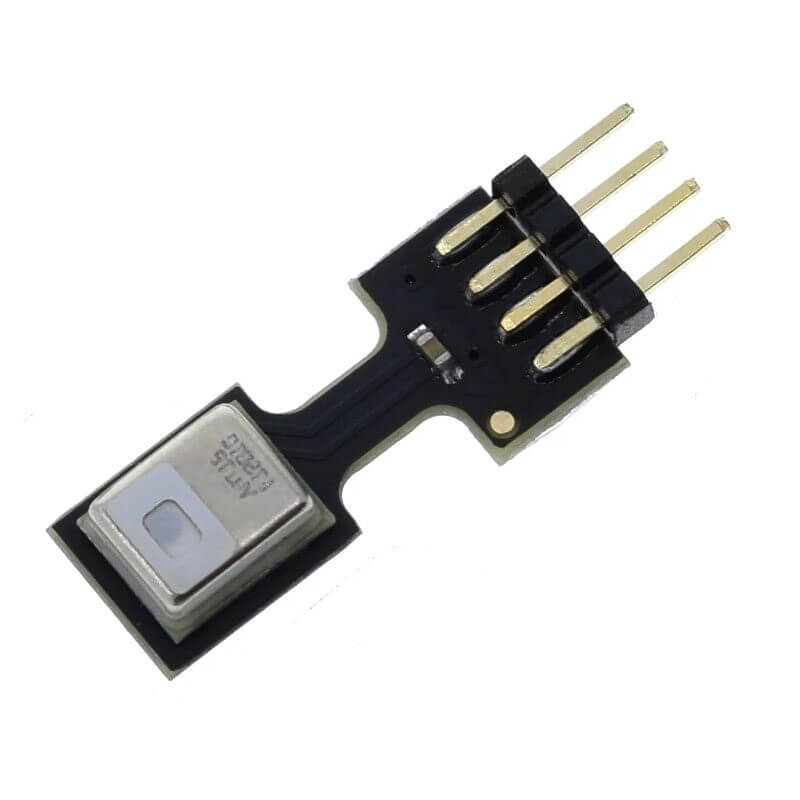

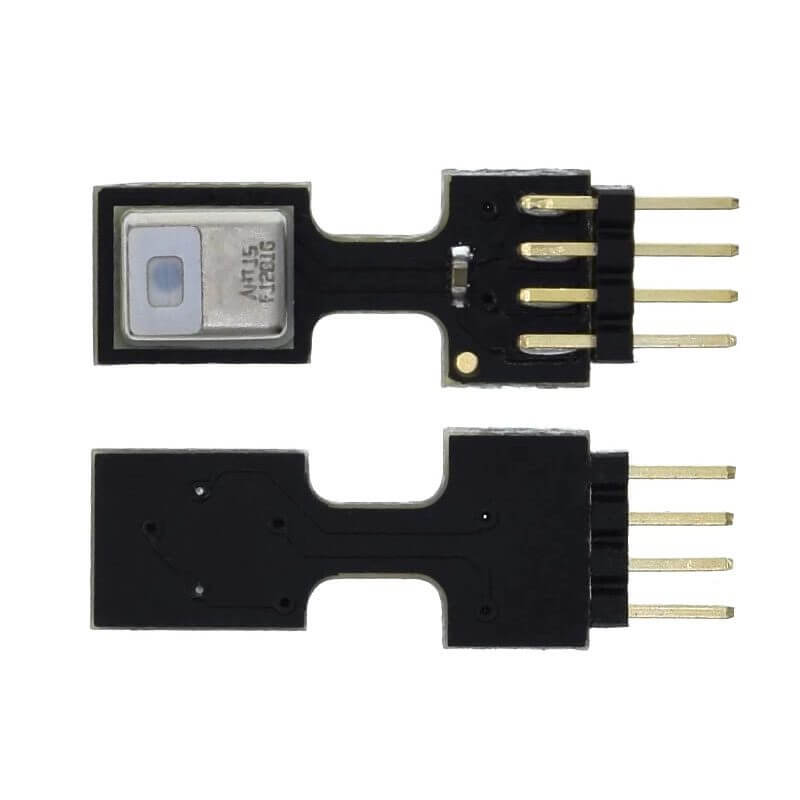

AHT15 es un sensor digital que permite obtener lecturas de temperatura y humedad, es de bajo costo y excelente rendimiento, con encapsulado a prueba de agua y polvo. Es utilizado en aplicaciones de control automático de temperatura, aire acondicionado, monitoreo ambiental en agricultura, estaciones meteorológicas, aplicaciones en el hogar, regulador de humedad y temperatura.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: AHT15
• Voltaje de funcionamiento: 1.8V  a  3.6V DC
• Rango de medición (humedad): 0 ~ 100% RH
• Precisión de la humedad: ± 2% RH (25 °C)
• Resolución de humedad: 0.024% RH
• Rango de medición (temperatura): -40 ~ + 85 °C
• Precisión de la temperatura: ± 0.3 “C
• Resolución de temperatura: 0.01 ℃ humedad: 0.024% RH
• Protocolo de comunicación I2C
• Número de pines: 4
• Distancia entre Pitch: 1.27mm
• Dimensiones: 17.70mm x 5mm x 2.20mm
• Peso: 1g

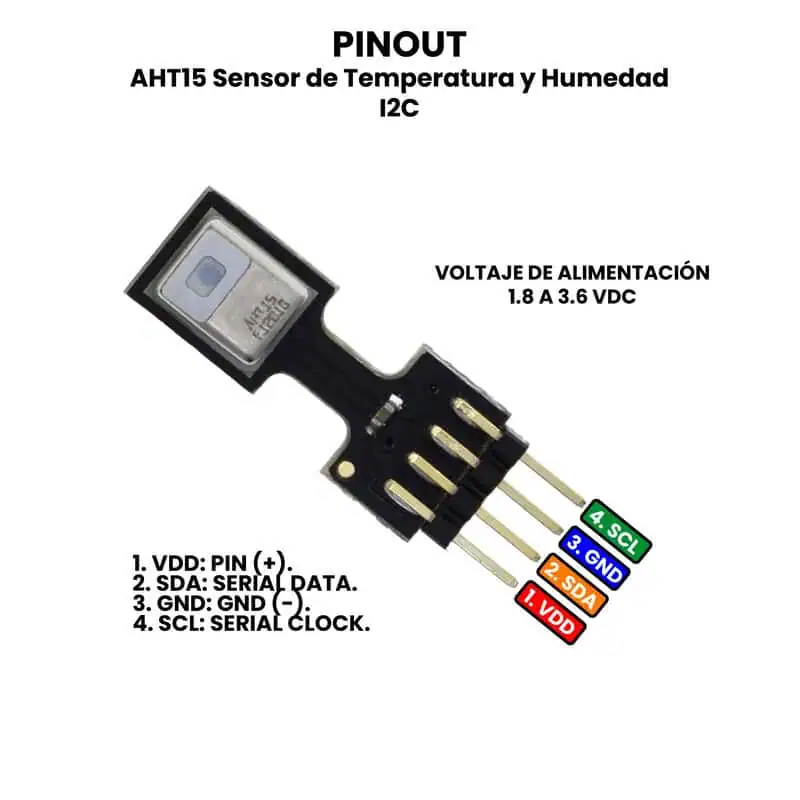

Pines:

1. VIN: Pin (+) Conexión a fuente de alimentación
2. SDA: Serial data, bidireccional
3. GND: Pin (-) Conexión a GND o Tierra de la fuente de alimentación
4. SCL: Serial clock

*Nota: Para facilitar las conexiones de este sensor con un protoboard o MCU te recomendamos utilizar un cable de 4 vías con conector y separacion de pines de 1.27mm, o bien puedes utilizar el Conector de 4 pines ZH1.5mm con Cable 28AWG 15cm.

DOCUMENTACIÓN Y RECURSOS

• AHT15 Datasheet

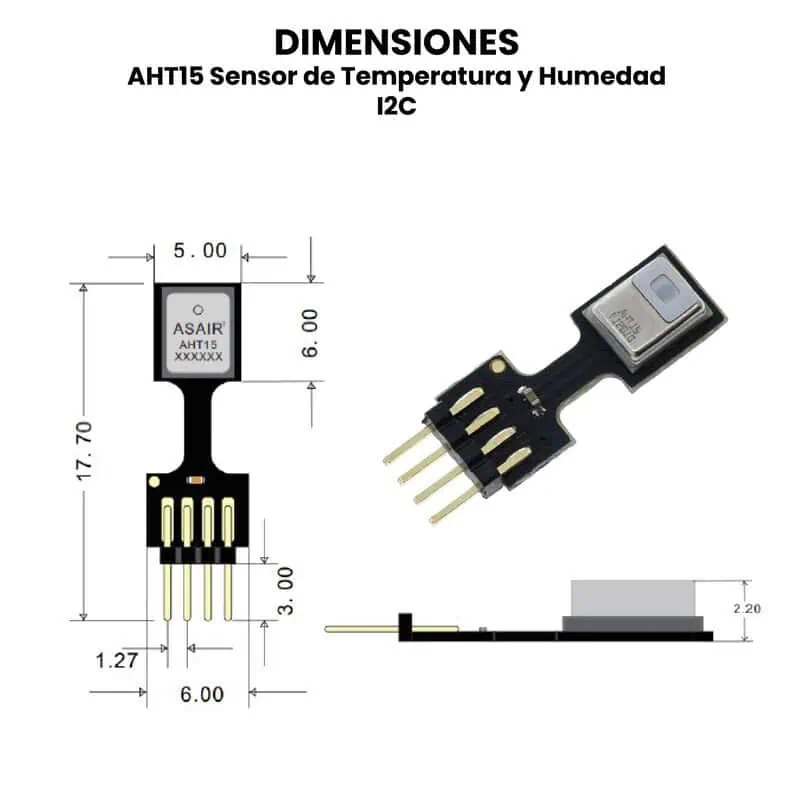

• Dimensiones
• Pinout
• Librería para Arduino IDE: AHTxx

INFORMACIÓN ADICIONAL

AHT15 descripción de pines:

• Serie reloj (SCL): El pin SCL se utiliza para sincronizar la comunicación entre el microcontrolador y el AHT15. Dado que la interfaz contiene una lógica completamente estática, no hay una frecuencia SCL mínima.
• Datos seriales (SDA): El pin SDA se utiliza para la entrada y salida de datos del sensor.
• VDD y GND: Pines para conectar la fuente de alimentación del AHT15 es de 1.8-3.6 V, el voltaje recomendado es de 3.3 V. Se debe conectar un condensador de desacoplamiento de 1uF entre la fuente de alimentación (VDD) y la tierra (GND), la ubicación del condensador debe estar lo más cerca posible del sensor.
