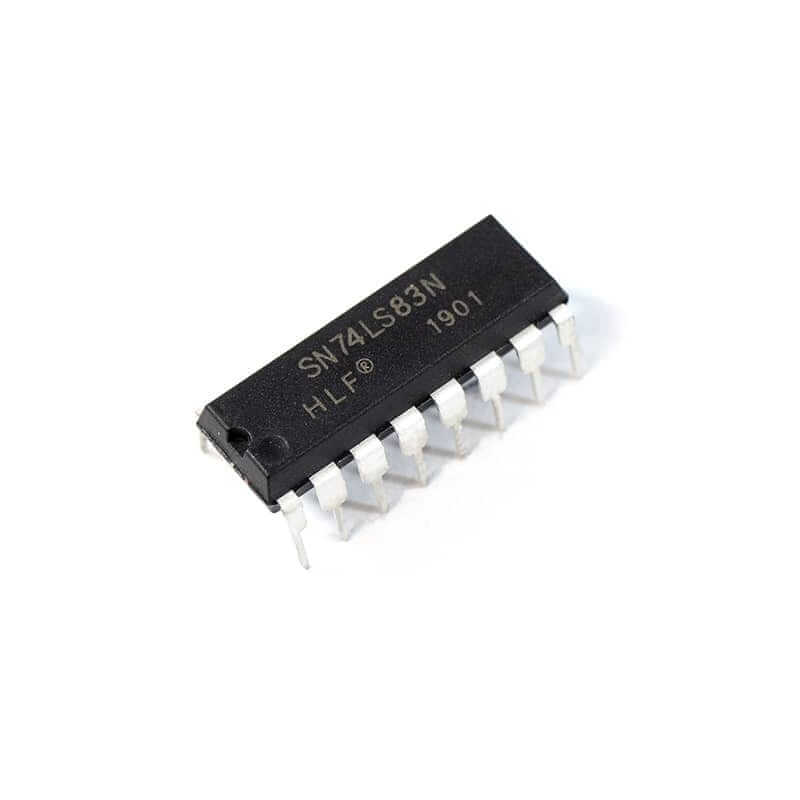

74LS83 Sumador Binario SN74LS83N

$ 14.00

66 disponibles

CANTIDAD	PRECIO
25 piezas	$ 11.41
100 piezas	$ 9.89
200 piezas	$ 7.82

SKU: AR0388 Categoría: COMPUERTAS Etiquetas: 0 a 9, 74LS83, 74LS83N, AR0388, aumentador, binario, display, restador, Sumador

Comprados juntos frecuentemente

74LS151 TTL Multiplexor de 8 Entradas y Selector de Datos

Precio de todos:

Este producto: 74LS83 Sumador Binario SN74LS83N - $ 14.00

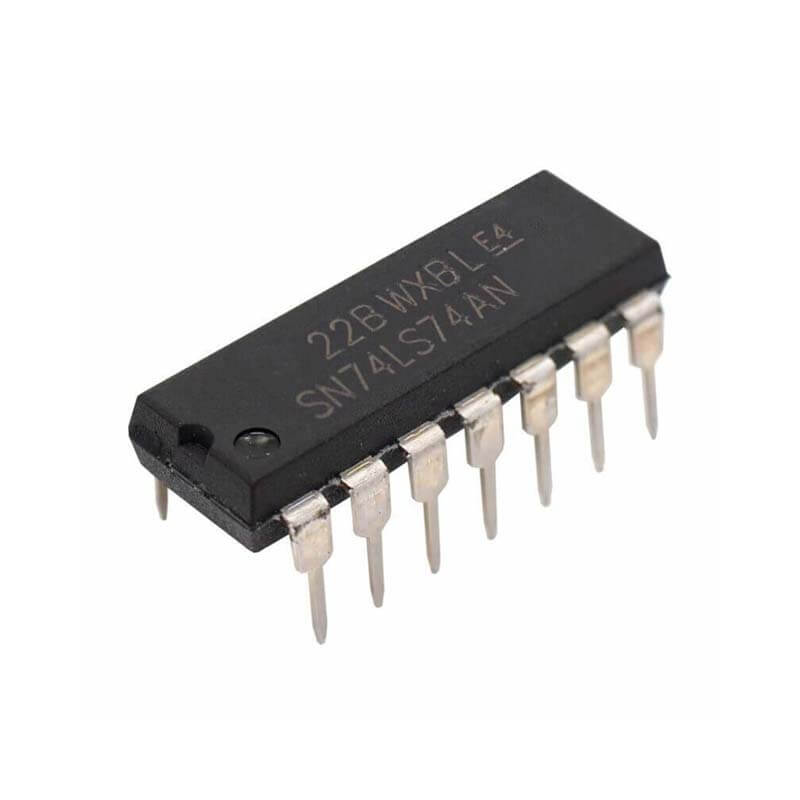

74LS74 Flip Flop Tipo D TTL DIP-14 - $ 11.00
74LS151 Multiplexor TTL de 8 Entradas SN74LS151N - $ 13.00
74LS48 Decodificador Display 7 Segmentos SN74LS48N - $ 12.00

INFORMACIÓN

¿Qué es 74LS83 Sumador Binario?

74LS83 Sumador Binario o SN74LS83N es un circuito integrado “CI” de 4 Bit con acarreo rápido y encapsulado DIP-16. El 74LS83 tiene cuatro etapas independientes de circuitos sumadores completos en un solo paquete. Se usa comúnmente en aplicaciones donde están involucradas operaciones aritméticas.

¿Para qué sirve el 74LS83 Sumador Binario?

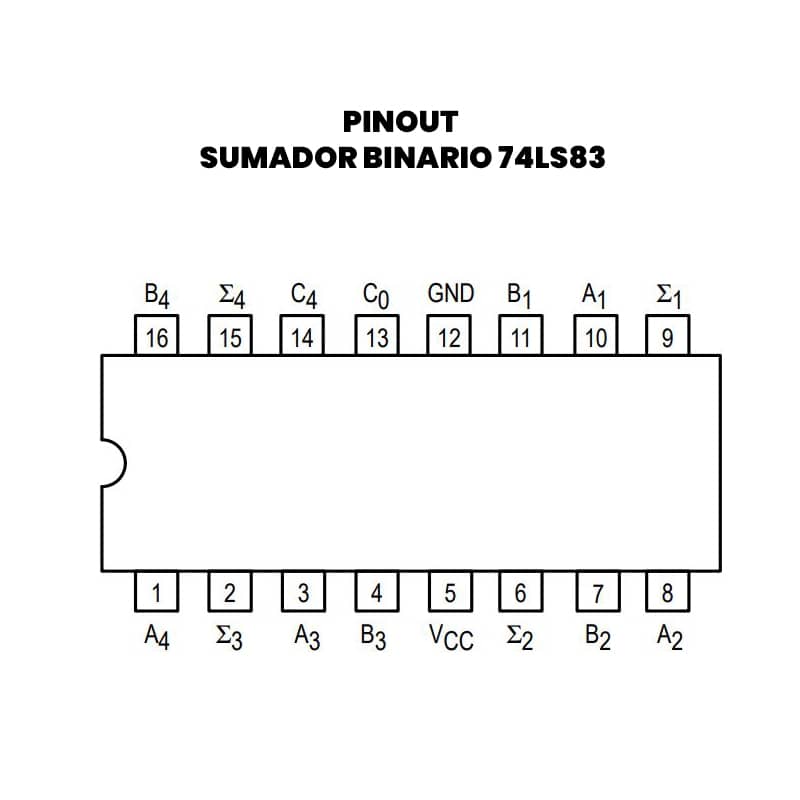

Sirve para realizar distintas practicas de electrónica ya que es un sumador completo binario de 4 bits de alta velocidad con acarreo interno; acepta 2 palabras binarias de 4 bits (A1 – A4, B1 – B4) y una entrada de acarreo (C0). Genera una suma de salida binaria (R1 – R4) y una salida de acarreo (C4) desde el bit de mayor significado. El LS83 opera con operandos activos en ALTO ó activos en BAJO (lógica positiva ó negativa).

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo 74LS83
Tipo: TTL
Familia: LS
Tipo de lógica: Sumador
Tipo de sumador: Binario
Núm. de bits: 4-bits
Voltaje Max.: 5.25 V
Voltaje Min.: 4.75 V
Corriente: 4 a 8 mA
Temperatura Max.:70 °C
Temperatura Min.:0 °C
Pines: 16
Tipo de encapsulado: DIP
Medidas: 4.2 x 19.81 x 6.35 mm

TUTORIALES

DOCUMENTACIÓN.

INFORMACIÓN ADICIONAL

¿Cómo funciona el 74LS83 Sumador Binario?

El 74LS83 cuenta con una implementación de ripple-carry. La lógica del sumador, incluido el carry, se implementa en su forma verdadera, lo que significa que el logrado sin necesidad de inversión lógica o de nivel.

El 74LS83 es una de alta velocidad binaria 4-Bit con la serpiente llena interno realizar búsqueda hacia delante. Se acepta dos palabras de 4 bits binarios (A1 -A4, B1 -B4) y una Acarreo de entrada (C0). Genera las salidas binarias y la transferencia de salida desde el bit más significativo.

¿Qué es un sumador binario?

El sumador binario es un circuito capaz de hacer la suma algebraica entre dos números binarios con un bit cada uno, que hace que la suma de dos bits a la vez, es decir, dos dígitos binarios a la vez.

¿Qué tipos de sumador existen?

Semisumador binario: Es la suma de dos números binarios de 1 bit. Da como resultado la suma de los dos bits más el acarreo (carry). El semisumador tiene el inconveniente de que no presenta acarreo de entrada, dando como resultado que no se puedan apilar en paralelo, a menos que se agreguen compuertas externas.
Sumador completo: El sumador completo presenta tres entradas, dos bits de entrada (A y B) y un acarreo de entrada, y presenta dos salidas, la suma y un acarreo de salida.
Sumadores en paralelo: Un sumador completo se puede conectar en paralelo. El fin con el que se realiza esto es para poder hacer sumas de dos números binarios de más de un bit. Estas conexiones se logran uniendo el acarreo de salida de la primera suma con el acarreo de salida de la siguiente suma y así sucesivamente.
