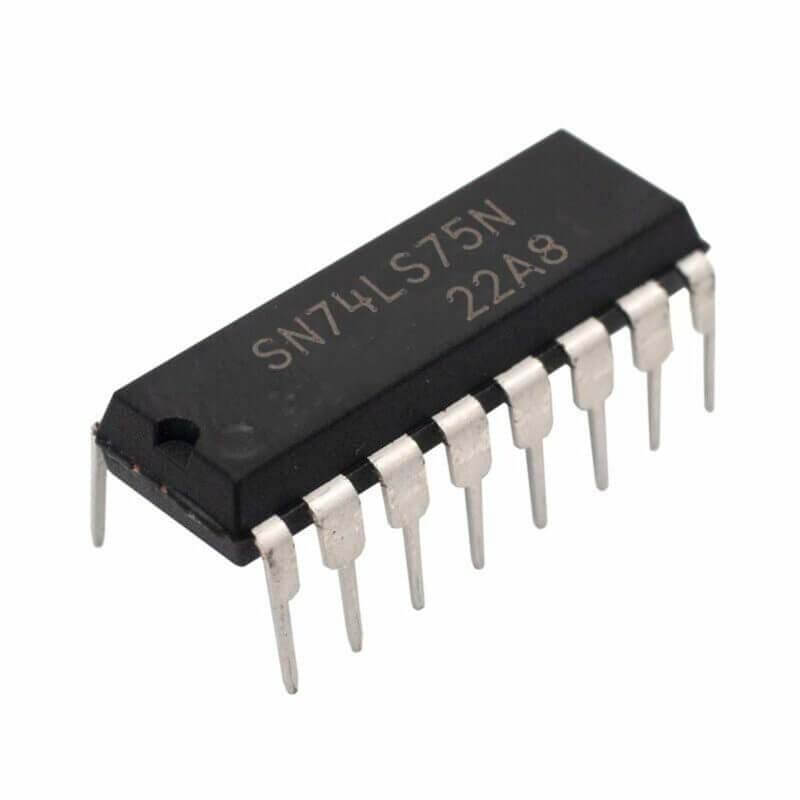

74LS75 Latch Tipo D Biestable 4 Bits TTL DIP-16

$ 15.00

1 disponibles

CANTIDAD	PRECIO
25 piezas	$ 12.59
100 piezas	$ 11.01
200 piezas	$ 8.81

SKU: AR3554 Categorías: COMPONENTES ELECTRÓNICOS, COMPUERTAS, IC Etiquetas: 4 bit, 74LS75, biestable, Componentes recientes en UNIT, D, diferencial, dip, Latch, ls

INFORMACIÓN

El 74LS75 Latch Tipo D Biestable 4 Bits TTL DIP-16 es un circuito integrado digital que contiene cuatro latches tipo D (biestables) de 4 bits cada uno. Cada latch tipo D tiene una entrada de datos (D), una entrada de reloj (CLK) y una salida (Q). El circuito está diseñado para funcionar con tecnología TTL (Transistor-Transistor Logic) y se presenta en una encapsulación DIP-16.

El 74LS75 Latch Tipo D Biestable es un circuito muy versátil y se puede utilizar en una amplia variedad de aplicaciones en sistemas digitales, como el control de displays, el almacenamiento temporal de datos y la implementación de registros de desplazamiento.

ESPECIFICACIONES Y CARACTERÍSTICAS

Familia: LS
Encapsulado: DIP
No. De Pines: 14
Tipo de Flip Flop: D
Bit: 4
Salida: Diferencial
Retardo de propagación: 40 ns
Frecuencia: 35 MHz
Voltaje de alimentación: 4.5V a 5.5V, tipica 5V
Corriente de salida: 8 mA
Temperatura de trabajo: -55 °C a 125°C

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Funcionamiento del 74LS75 Latch Tipo D

Cuando el reloj (CLK) está activado, el estado de la entrada de datos (D) se almacena en el latch y se mantiene allí hasta que se produzca otra transición de reloj. En ese momento, el estado actual se “latchea” en la salida (Q) del latch.

El 74LS75 tiene cuatro latches tipo D en un solo chip, cada uno con 4 bits de ancho, lo que permite almacenar hasta 4 palabras de 4 bits en el mismo circuito. Además, los latches pueden funcionar en cascada para aumentar el número de bits almacenados.

Recomendaciones de al usar el 74LS75 Latch Tipo D

El 74LS75 Latch Tipo D Biestable es un circuito integrado que se utiliza para almacenar y controlar información digital. A continuación se presentan los pasos básicos para utilizar el 74LS75:

Conecta la fuente de alimentación: El 74LS75 requiere una fuente de alimentación de +5V y 0V (tierra) para funcionar correctamente. Conecta la fuente de alimentación a los pines correspondientes del circuito integrado.
Conecta las entradas de datos (D): Las entradas de datos (D) se encuentran en los pines 3, 5, 11 y 13 del 74LS75. Conecta las señales digitales que deseas almacenar en los latches a estos pines.
Conecta las entradas de reloj (CLK): Las entradas de reloj (CLK) se encuentran en los pines 2, 4, 10 y 12 del 74LS75. Estas señales controlan el momento en que se almacena la entrada de datos en los latches. Conecta una señal de reloj a cada uno de estos pines.
Conecta las salidas (Q): Las salidas (Q) se encuentran en los pines 6, 8, 14 y 16 del 74LS75. Estas señales reflejan el estado actual de los latches. Conecta estas señales a los circuitos que desees controlar con el 74LS75.
Configura las entradas CLR y PRESET si es necesario: Los pines 1 y 15 son las entradas CLR y PRESET, respectivamente. Estas señales permiten borrar los latches o establecer su estado inicial. Conecta estas señales de acuerdo a las necesidades de tu aplicación.

Una vez conectado el 74LS75, puedes aplicar la señal de reloj a las entradas de reloj (CLK) para almacenar la entrada de datos en los latches. Las salidas (Q) de los latches reflejarán el valor almacenado en cada uno de ellos. Es importante tener en cuenta que los latches operan de forma independiente, es decir, cada uno almacena su propio conjunto de datos.
