74LS48 Decodificador Display 7 Segmentos SN74LS48N

INFORMACIÓN

74LS48 Decodificador es un circuito integrado que convierte el código binario de entrada en formato BCD a niveles lógicos que permiten activar display´s de 7 segmentos de cátodo común en donde la posición de cada barra forma el número decodificado.

Sirve para verificar la transformación de BCD a 7 segmentos. A diferencia del circuito 74LS47 es que controla display´s de 7 segmentos de ánodo común y el 74LS48 es para display´s de cátodo común.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Tipo: Cátodo común
• Numero de serie: 74LS48 o SN74LS48N
• Paquete: DIP16
• Estilo de montaje: Through Hole
• Color: Negro y Gris
• Dimensiones: 19.52mm x 6.36mm x 3.33mm
• Peso: 1g
• Voltaje de alimentación: 4.75V(mín.) a 5.5V(máx.)
• Rango corriente de salida baja (“a” a “g”): 6.4mA
• Rango corriente de salida baja BI/ RBO: 1.6 a 3.2 mA
• Configuración de salidas: 2KΩ PULL-UP
• Temperatura de operación mínima: 0°C
• Temperatura de operación máxima: 70°C

DOCUMENTACIÓN Y RECURSOS

• Datasheet – SN74LS48N

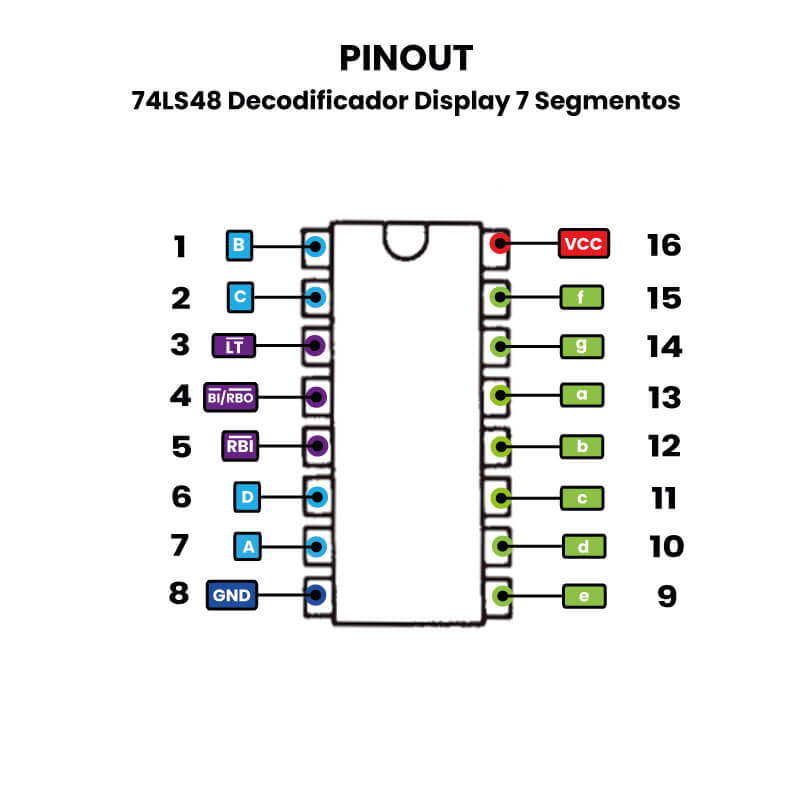

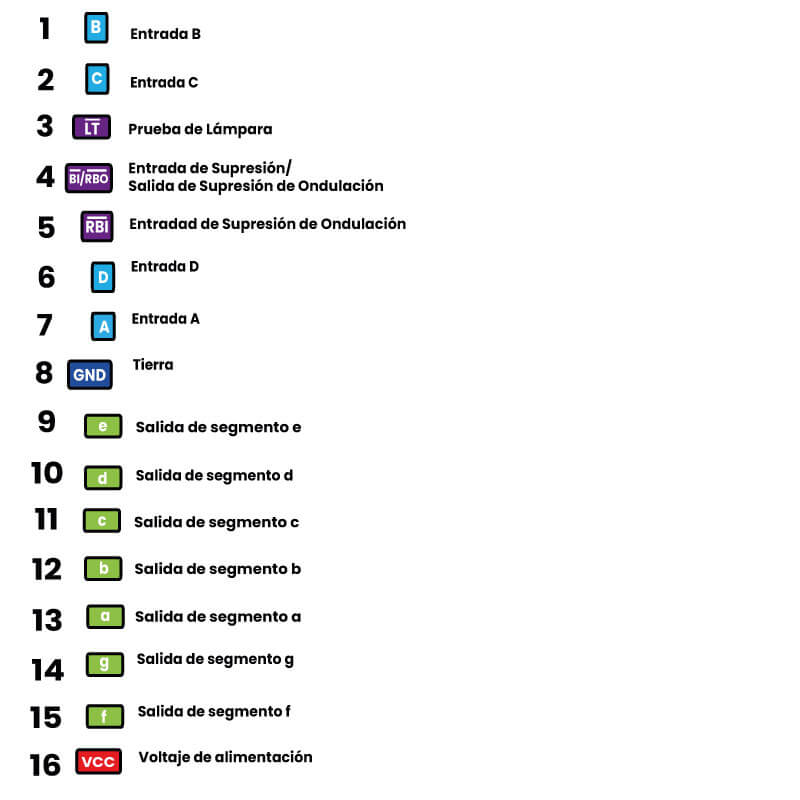

• Pinout

INFORMACIÓN ADICIONAL

¿Cómo realizar la conexión a un display de 7 segmentos?

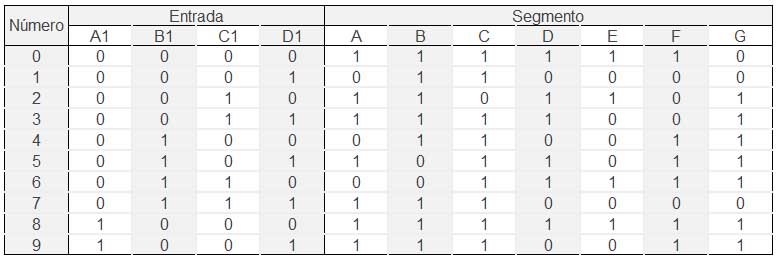

Para poder utilizar este CI es necesario que el display de 7 segmentos sea cátodo común. A continuación tenemos la tabla de verdad del circuito integrado 7448 la cual nos está indicando que valor binario debemos setear en su entrada para que nos refleje en la salida el valor binario correspondiente al número que nosotros vayamos a visualizar en el display.

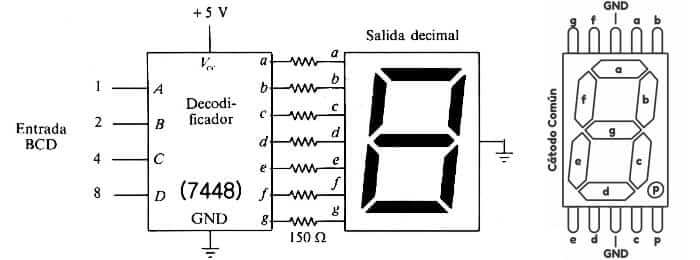

Esta es necesaria para saber que resultado tendremos por cada segmento del display, la conexión que se realizara en conjunto será la siguiente:

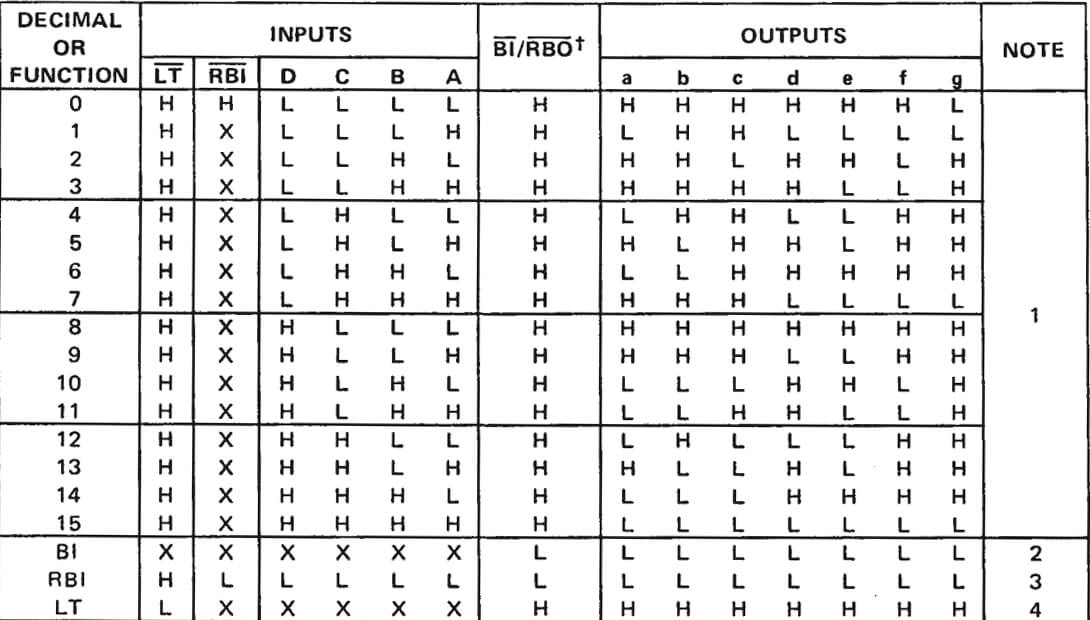

Extracto de la Hoja de especificaciones

1. La entrada de suspensión (BI) debe estar abierta o debe mantenerse en un nivel lógico alto cuando se deseen las funciones de salida del 0 al 15. La entrada de suspensión de ondulación (RBI) debe estar abierta o alta, si no se desea suprimir un cero decimal.
2. Cuando se aplica un nivel lógico bajo directamente a la entrada de supresión (BI) todas las salidas de segmento son bajas independientemente del nivel de cualquier otra entrada.
3. Cuando la entrada de supresión de ondulación (RBI) y las entradas A,B,C y D están en un nivel bajo con la entrada de prueba de lámpara alta, todas las salidas del segmento bajan y la salida de supresión de ondulación (RBO) pasa a un nivel bajo.
4. Cuando la entrada de supresión o la salida de supresión de ondulación (BI/RBO) esta abierta o se mantiene alta y se aplica un nivel bajo a la entrada de la prueba de lámpara, todas las salidas del segmento son alta.

+BI/RBO esta alambrada como una compuerta lógica AND sirve como entrada de supresión (BI) y/o salida de supresión de ondulación (RBO).
