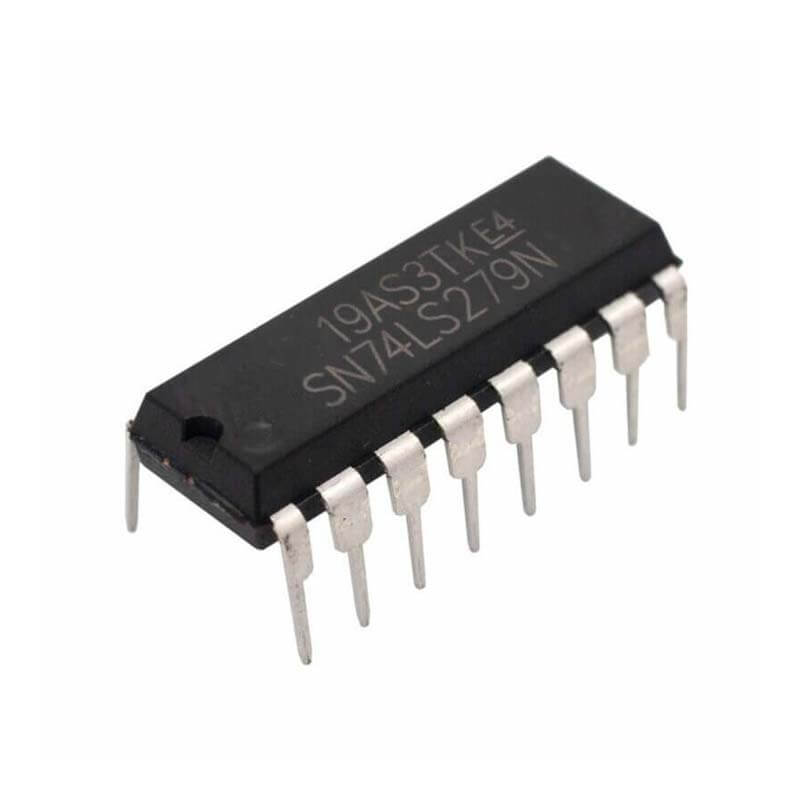

74LS279 Flip Flop SR Latch Cuadruple DIP-16

INFORMACIÓN

El 74LS279 Flip Flop SR Latch , también conocido como biestable RS, que almacena un bit de información en su estado interno y tiene dos entradas: una entrada “SET” (S) y una entrada “RESET” (R). Es un circuito integrado digital que forma parte de la familia de circuitos lógicos TTL.

El 74LS279 se utiliza en la implementación de lógica secuencial, como registros de desplazamiento, contadores y decodificadores. También se utiliza en aplicaciones de interfaz de datos, como conversión de nivel de voltaje.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Familia: LS
• Encapsulado: DIP
• No. De Pines: 16
• Canales: 4
• Entrada: Bipolar
• Salida: Push-Pull
• Tipo de Flip Flop: Quad SR Latch
• Retardo de propagación: 12 ns
• Frecuencia: 35 MHz
• Voltaje de alimentación:  4.75V a  5.25V, típica 5V
• Corriente de salida: 8 mA
• Temperatura de trabajo: 0 °C a 70°C

DOCUMENTACIÓN Y RECURSOS

• Datasheet

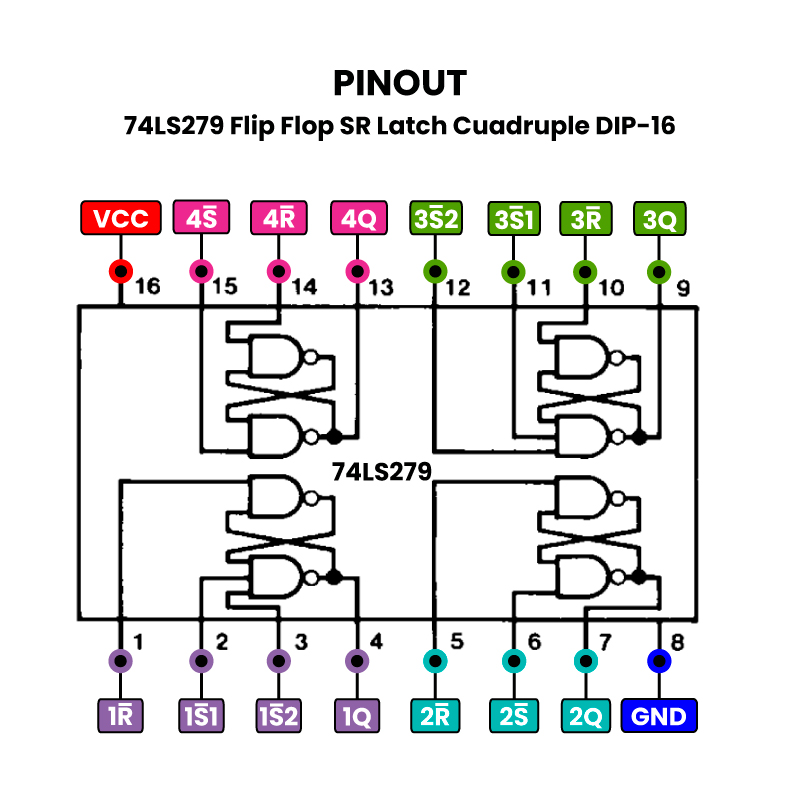

• Pinout

INFORMACIÓN ADICIONAL

Funcionamiento del 74LS279 Flip Flop SR Latch

El Flip Flop SR Latch está compuesto por dos puertas NAND con retroalimentación, que se conectan para formar un circuito de realimentación. La entrada SET (S) activa el estado SET, que establece la salida Q en un nivel alto (1). Por otro lado, la entrada RESET (R) activa el estado RESET, que establece la salida Q en un nivel bajo (0).

En el 74LS279, ambas entradas (S y R) están activas en bajo nivel. Cuando ambas entradas están en bajo nivel, el estado del Flip Flop SR Latch permanece sin cambios. Si se activa la entrada SET (S) mientras la entrada RESET (R) está desactivada, el Flip Flop entra en el estado SET, lo que establece la salida Q en alto. Si se activa la entrada RESET (R) mientras la entrada SET (S) está desactivada, el Flip Flop entra en el estado RESET, lo que establece la salida Q en bajo.

El 74LS279 tiene dos Flip Flops SR Latch en su interior, cada uno con su propia entrada SET y RESET, lo que lo hace adecuado para aplicaciones que requieren el almacenamiento y recuperación de dos bits de datos. Cada uno de estos Flip Flops está aislado eléctricamente del otro, lo que permite actualizar los estados de forma independiente.

Recomendaciones de al usar el 74LS279 Flip Flop SR Latch

Para utilizar el 74LS279 Flip-Flop SR Latch, sigue estos pasos:

1. Asegúrate de tener una fuente de alimentación adecuada y estable para el circuito. El rango de voltaje recomendado para el 74LS279 es de 4.75V a 5.25V.
2. Conecta las entradas SET (S) y RESET (R) a las señales que deseas utilizar para establecer el estado del Flip Flop SR Latch.
3. Conecta las salidas Q y Q complementaria (Q̅) a los componentes que deseas controlar con el estado almacenado en el Flip Flop
4. Alimenta el circuito y aplica las señales SET (S) y RESET (R) según sea necesario para establecer el estado del Flip Flop Si ambas entradas están en bajo nivel (0), el Flip Flop SR Latch permanecerá en su estado anterior.
5. Si la entrada SET (S) se activa mientras la entrada RESET (R) está desactivada, el Flip Flop SR Latch entrará en el estado SET, lo que establece la salida Q en un nivel alto (1). Si la entrada RESET (R) se activa mientras la entrada SET (S) está desactivada, el Flip Flop SR Latch entrará en el estado RESET, lo que establece la salida Q en un nivel bajo (0).

Es importante tener en cuenta que el 74LS279 es un Flip Flop SR Latch asíncrono, lo que significa que su estado interno puede cambiarse en cualquier momento en que se apliquen señales SET (S) o RESET (R). Si se aplican señales SET (S) y RESET (R) al mismo tiempo, el estado del Flip Flop SR Latch es impredecible.
