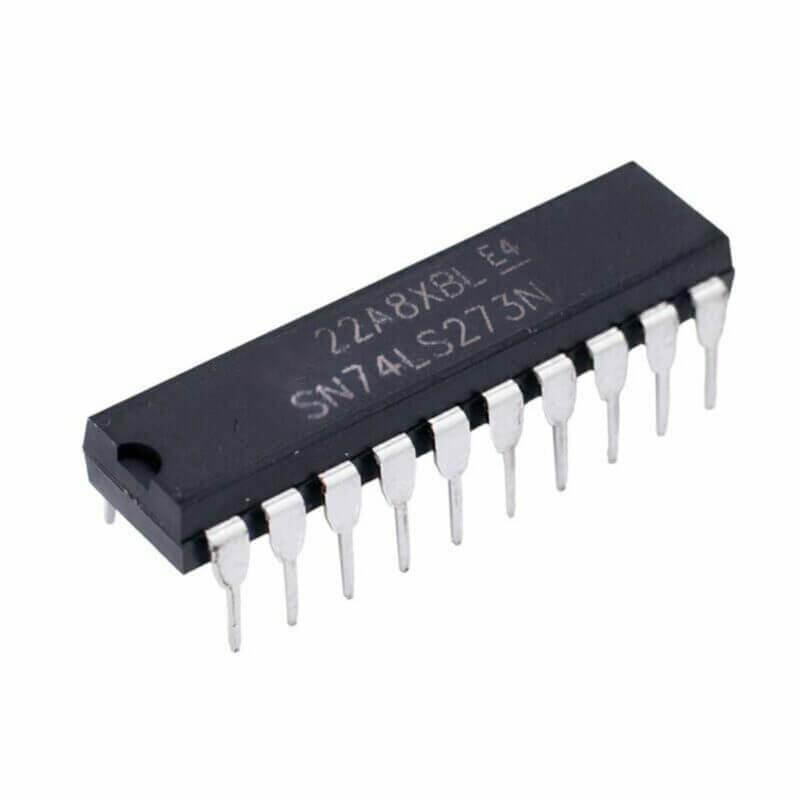

74LS273 Flip Flop Tipo D 8 Salidas DIP-20

$ 13.00

58 disponibles

CANTIDAD	PRECIO
25 piezas	$ 10.71
100 piezas	$ 9.24
200 piezas	$ 7.25

SKU: AR3559 Categorías: COMPONENTES ELECTRÓNICOS, COMPUERTAS, IC Etiquetas: 74LS273, 8 BITS, Componentes recientes en UNIT, D, Flip Flop, Flip Flop Conmutador SMD, Flip Flops, ls, RAM, ttl

INFORMACIÓN

El 74LS273 es un Flip Flop tipo D de 8 bits que almacena un solo bit de información en su estado interno y tiene una entrada de reloj para actualizar ese estado. Es un circuito integrado digital que forma parte de la familia de circuitos lógicos TTL.

El 74LS273 es un componente muy utilizado en la implementación de memorias de tipo RAM (Random Access Memory) y lógica secuencial en general. También se utiliza en aplicaciones de interfaz de datos, como conversión de nivel de voltaje y registros de desplazamiento.

ESPECIFICACIONES Y CARACTERÍSTICAS

Familia: LS
Encapsulado: DIP
Canales: 8
No. De Pines: 20
Entrada: Bipolar, paralelo Entrada/Salida
Salida: Push-Pull
Tipo de Flip Flop: J-K Dual
Retardo de propagación: 10 a 50 ns
Frecuencia: 35 MHz
Voltaje de alimentación: 4.75V a 5.25V, típica 5V
Corriente de salida: 8 mA
Temperatura de trabajo: 0 °C a 70°C

DOCUMENTACIÓN Y RECURSOS

Datasheet
Pinout

INFORMACIÓN ADICIONAL

Funcionamiento del 74LS273 Flip Flop

El 74LS273 tiene ocho flip-flops tipo D en su interior, lo que lo hace adecuado para aplicaciones que requieren el almacenamiento y recuperación de múltiples bits de datos. Cada uno de estos flip-flops está conectado en paralelo a la misma entrada de reloj y aislado eléctricamente del resto, lo que permite actualizar los estados de forma simultánea.

El flip-flop tipo D está compuesto por dos estados: el estado “SET” y el estado “RESET”. Cuando la entrada de reloj (CLK) del 74LS273 es alta, la entrada de datos (D) se carga en el flip-flop y se almacena en su estado interno. Si la entrada de reloj es baja, el estado interno del flip-flop permanece sin cambios. El estado interno del flip-flop se transfiere a la salida (Q) cuando se activa la entrada de reloj.

En resumen, el 74LS273 es un flip-flop tipo D de ocho bits que se utiliza para almacenar y actualizar múltiples bits de datos de manera síncrona y se utiliza ampliamente en la implementación de memorias y lógica secuencial en sistemas digitales.

Recomendaciones de al usar el 74LS273 Flip Flop

Para utilizar el 74LS273 Flip-Flop Tipo D, sigue estos pasos:

Asegúrate de tener una fuente de alimentación adecuada y estable para el circuito. El rango de voltaje recomendado para el 74LS273 es de 4,75V a 5,25V.
Conecta la entrada de datos (D) a la señal de datos que deseas almacenar en el flip-flop.
Conecta la entrada de reloj (CLK) a la señal de reloj que se utilizará para actualizar el estado del flip-flop. Asegúrate de que la señal de reloj tenga una amplitud adecuada para asegurar una operación confiable.
Configura la entrada de habilitación (OE) para habilitar o deshabilitar la salida Q. Si OE está en un nivel lógico alto, la salida Q estará en alta impedancia, lo que significa que no hay un valor definido en la salida. Si OE está en un nivel lógico bajo, la salida Q reflejará el valor almacenado en el flip-flop.
Conecta las entradas de reset (R) y set (S) a tierra o al voltaje de alimentación según sea necesario para establecer el estado inicial del flip-flop.
Alimenta el circuito y aplica las señales de datos y reloj según sea necesario para actualizar el estado del flip-flop. La salida Q reflejará el estado interno del flip-flop en el flanco de subida del reloj.

Es importante tener en cuenta que el 74LS273 es un flip-flop síncrono, lo que significa que su estado interno solo se actualiza en los flancos de subida del reloj. Además, la estabilidad del reloj es importante para garantizar una operación confiable del flip-flop.
