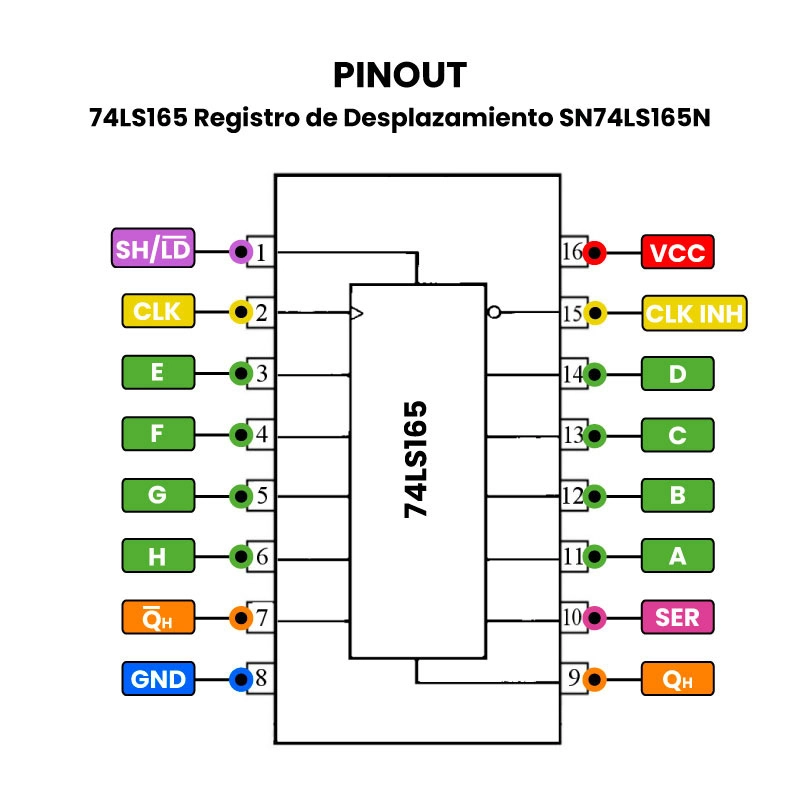

PINOUT-74LS165-Registro-de-Desplazamiento

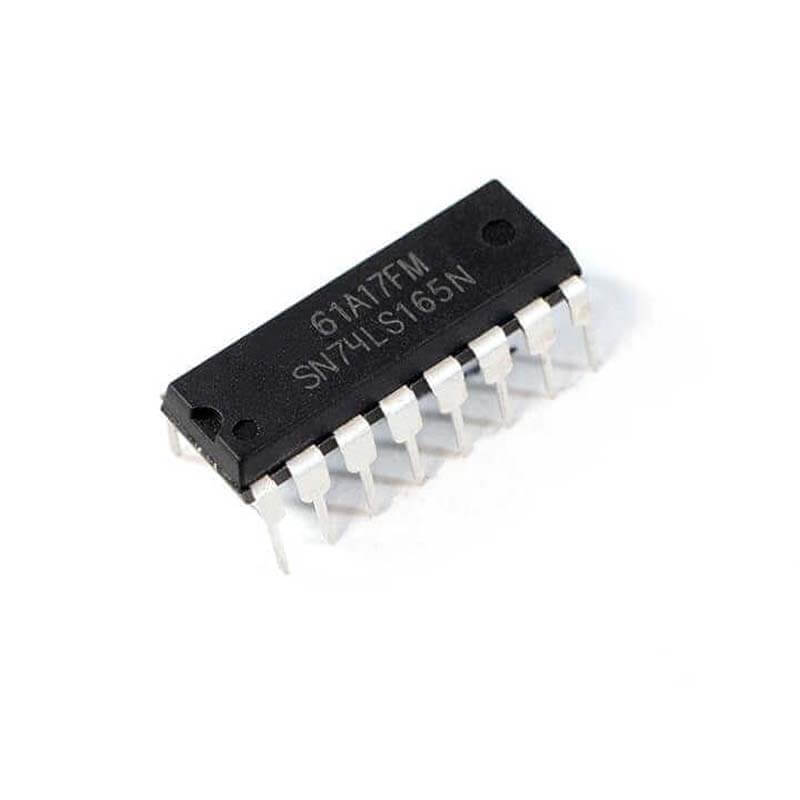

74LS165 Registro de Desplazamiento SN74LS165N

$ 12.00

Sin existencias

CANTIDAD	PRECIO
25 piezas	$ 9.75
100 piezas	$ 8.35
200 piezas	$ 6.49

SKU: AR0159 Categoría: COMPUERTAS Etiquetas: 74165, 74HC, 74hc165, 74LS165, 74LS165N, 8 BITS, AR0159, CI, desplazamiento, PISO, registro

INFORMACIÓN

El 74LS165 es un circuito integrado (CI) para el registro de desplazamiento digital de 8 bits, su entrada es paralela y su salida serial. Este circuito es capaz de almacenar datos y representarlos en sus pines. Hay varios tipos de registros de desplazamiento, tal es el caso de:

Serial-Paralelo: Entran uno por uno y salen de forma paralela
Paralelo-Serial: Entran de forma paralela y salen uno a uno.

El 74LS165 se puede conectar como Parallel-in/Serial-Out, su principal función es el almacenamiento y desplazamiento de datos, para el caso de este circuito integrado 74LS165 son 8 bits de entrada y una salida la cual se puede representar mediante un diodo led.

Otros registros de desplazamiento puedes verlos Aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Registro de desplazamiento de 8 bits
Matrícula: 74LS165

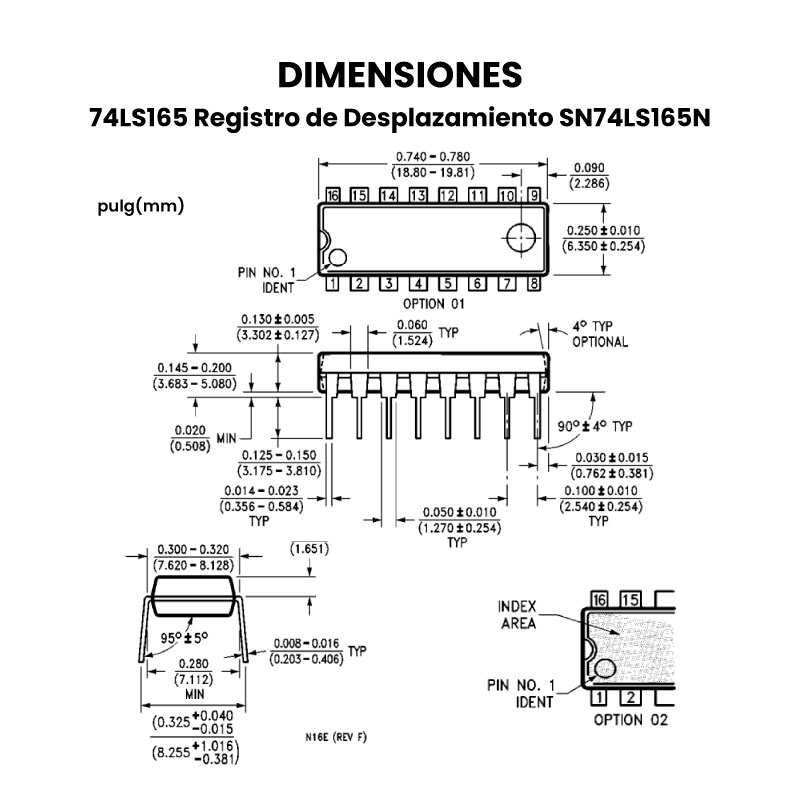

Encapsulado: PDIP-16
Montaje: THT
Pitch: 2.54 mm
Número de pines: 16 pines
Voltaje de Alimentación: 2 V a 6 V.
Número de bits: 8 bits
Frecuencia de reloj (CL), si se alimenta con:
- 2 VCC funciona a 5MHz
- 4.5 VCC funciona a 25 MHz
- 6 VCC funciona a 29 MHz
Rango de temperatura de operación: -40°C a +85°C
Peso: 1.5 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo funciona el 74LS165?

Carga Paralela: El chip tiene 8 pines de entrada de datos (D0-D7). Cuando el pin de control Shift/Load (SL) está en un nivel bajo, los datos de estos 8 pines se cargan en los flip-flops internos del registro.
Desplazamiento y Salida Serial: Con cada pulso de reloj que llega a su entrada CLK, los datos se van desplazando internamente y el bit que se encuentra en la última posición (D7) sale por el pin de salida serial (QH).
Un solo Pin Serial: A través de la salida serial, se pueden transmitir secuencialmente los 8 bits que se cargaron previamente, simplificando la transmisión de datos.

Aplicaciones principales

Lectura de Teclados y Sensores: Permite conectar muchos botones o sensores que están conectados en paralelo y leer sus datos utilizando una sola línea de entrada al microcontrolador.
Expansión de Puertos de Microcontroladores: Los microcontroladores, que suelen tener un número limitado de puertos. El 74LS165 se usa para “expandir” estos puertos, permitiendo conectar más entradas paralelas de las que el microcontrolador soporta directamente, convirtiendo los datos para su procesamiento.
Conversión Paralelo-Serial: Esta es su función fundamental, y se aplica en sistemas de comunicación, donde se deben transmitir datos de un dispositivo a otro.
Sistemas Domóticos y de Seguridad: Se puede emplear para leer los datos de múltiples sensores en sistemas de gestión hotelera o seguridad, transmitiéndolos de manera eficiente.
