74LS153 Multiplexor SN74LS153N

$ 10.00

13 disponibles

CANTIDAD	PRECIO
25 piezas	$ 8.29
100 piezas	$ 7.40
200 piezas	$ 6.10

SKU: AR0793 Categoría: COMPUERTAS Etiquetas: 1 linea, 4 canales, 7453, 74LS153, AR0793, demultiplexor, ls, multiplexor, ttl

Comprados juntos frecuentemente

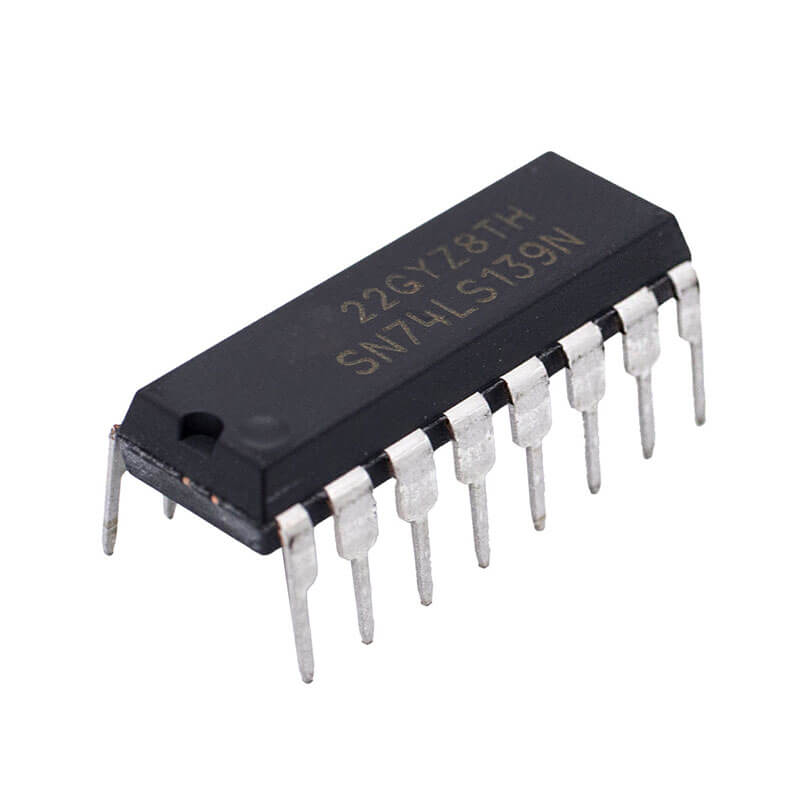

74LS139 Decodificador y Demultiplexor TTL

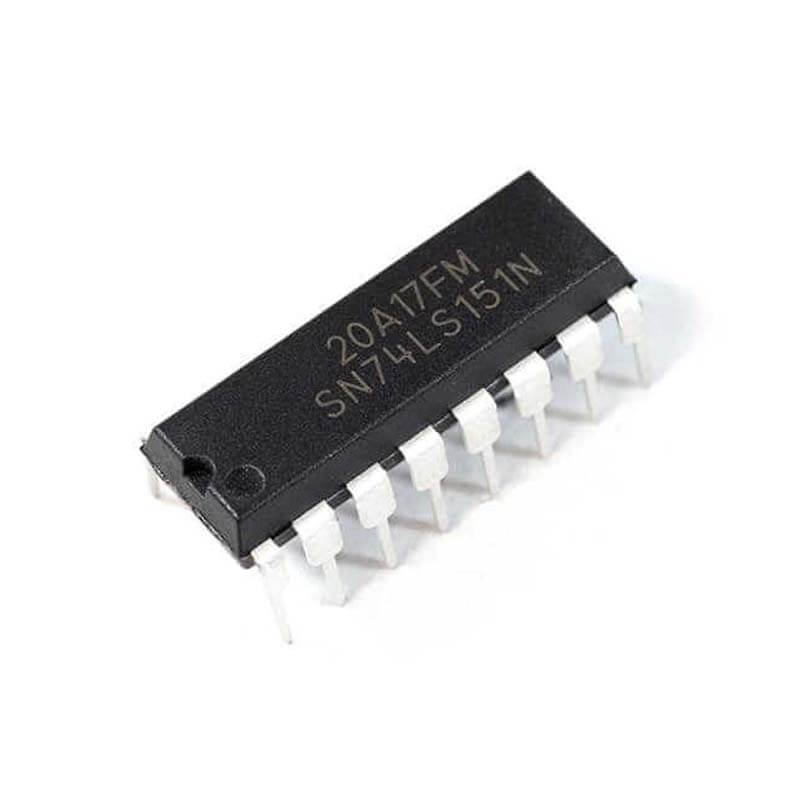

74LS151 TTL Multiplexor de 8 Entradas y Selector de Datos

Precio de todos:

Este producto: 74LS153 Multiplexor SN74LS153N - $ 10.00
74LS138 Decodificador Demultiplexor SN74LS138N - $ 10.00
74LS139 Decodificador y Demultiplexor TTL - $ 13.00
74LS151 Multiplexor TTL de 8 Entradas SN74LS151N - $ 13.00

INFORMACIÓN

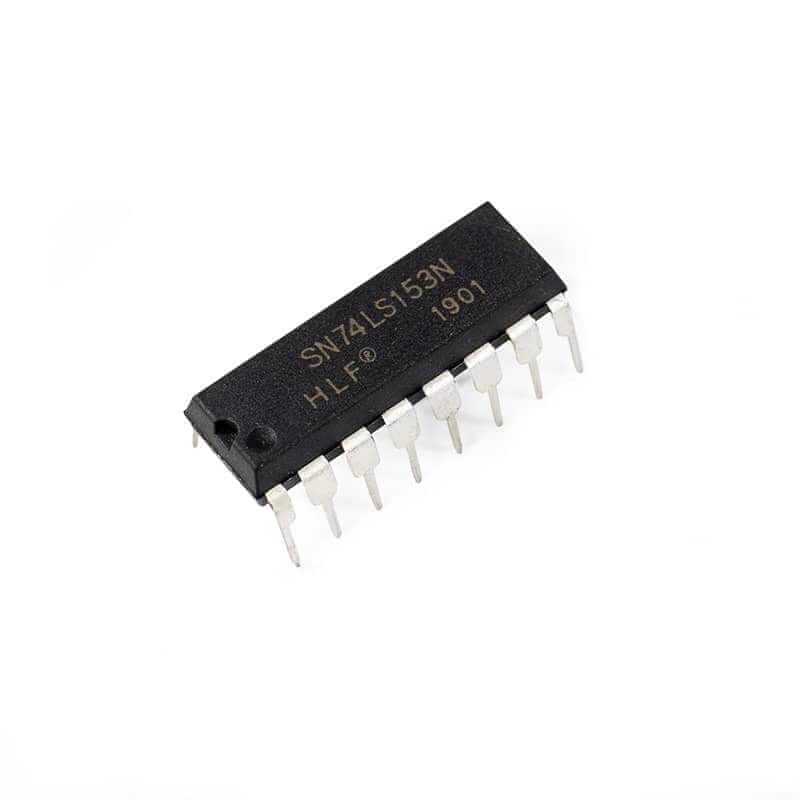

El 74LS153 es un circuito integrado “CI” con encapsulado DIP de 16 pines. Este circuito es un selector / multiplexor de datos dual monolítico de 4 líneas a 1 línea que contiene inversores y controladores para proporcionar una selección de datos de descodificación totalmente complementaria.

Sirve para realizar distintas practicas de electrónica para multiplexar de N líneas a 1 línea, realizar conversiones de paralelo a serie, tener salidas de totem de alta impedancia y baja impedancia o también para líneas de estrobos (habilitación) para cascada (N líneas a N líneas).

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo 74LS153
Tipo: TTL
Familia: LS
Tipo de lógica: Multiplexor
Voltaje de operación: 5.25 V a 4.75 V
Corriente: 8 mA
Frecuencia de reloj: Max. 35MHz
Temperatura de trabajo: 75 °C a 0 °C
Núm. De canales: 2
Canales configuración de Línea: 4:1
Pines: 16
Tipo de encapsulado: DIP
Medidas: 4.57 x 19.3 x 6.35 mm
Peso: 0.15g

TUTORIALES

DOCUMENTACIÓN.

INFORMACIÓN ADICIONAL

¿Cómo funciona el 74LS153?

El circuito integrado 74LS153, contiene dos multiplexores con sus cuatro entradas de datos y su salida cada uno. Tiene dos entradas de inhibición (STROBE 1G y 2G) activas a nivel bajo (0V) para cada multiplexor y dos entradas de selección (SELECT A y B) comunes a los cuatro multiplexores. Cuando STROBE (G) está a nivel bajo, las entradas SELECT A y B seleccionan el canal cuyo dato aparecerá en la salida.
