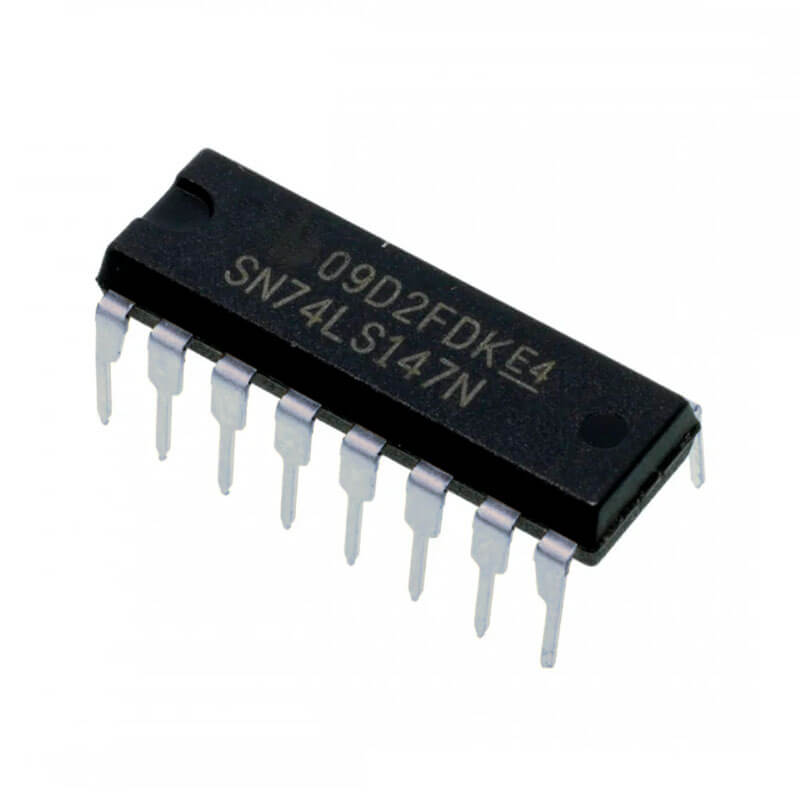

74LS147 Codificador Prioritario DIP-16

$ 13.00

39 disponibles

CANTIDAD	PRECIO
25 piezas	$ 10.59
100 piezas	$ 9.13
200 piezas	$ 7.16

SKU: AR3857 Categorías: GENERAL, IC Etiquetas: 74LS147, bcd, CD40147, codificador, DIP-16, Prioritario

INFORMACIÓN

El 74LS147 Codificador Prioritario es un codificador de prioridad de 10 líneas a 4 líneas (8-4-2-1) BCD, cuenta con entradas y salidas de datos que están activas en el nivel lógico bajo.

El 74LS147 Codificador Prioritario proporciona información sobre los retardos de propagación para las salidas en fase y fuera de fase en condiciones específicas de carga útil en priorizar las entradas de datos y codifica la entrada de mayor orden en un formato BCD de cuatro líneas, dentro de sus aplicaciones están: identificación y procesamiento de la entrada de mayor prioridad.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Codificador
Matrícula: 74LS147
Montaje: THT
Encapsulado: DIP-16

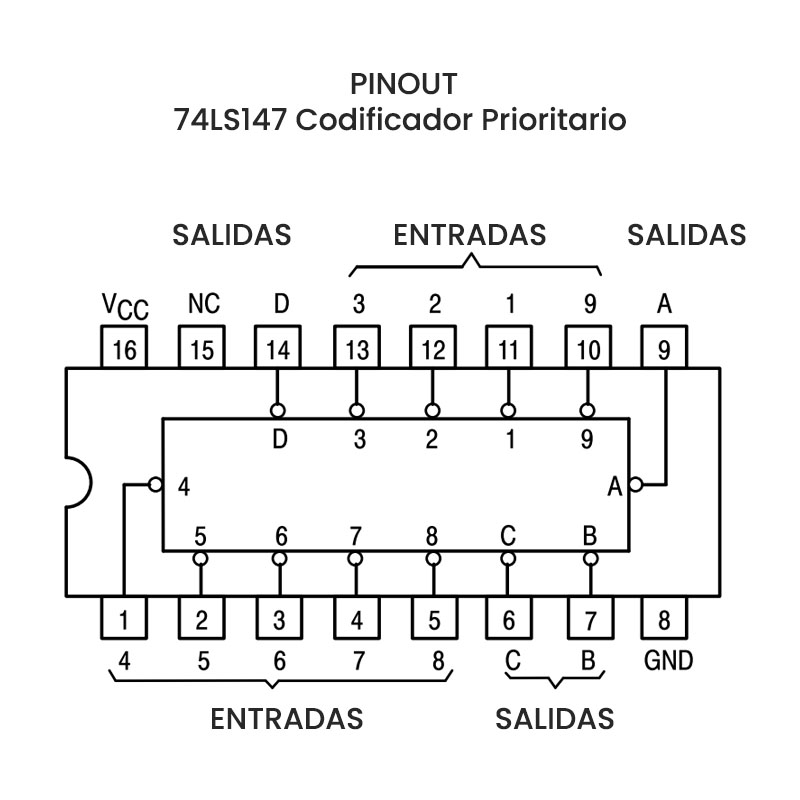

Pines: 16
Voltaje de alimentación (VCC): 4.5V a 5.5V, nominal 5V
Corriente:
- Salida alta (IOH). 17 mA
- Salida baja (IOL): 20 mA
Temperatura de Operación: -55°C a 125°C

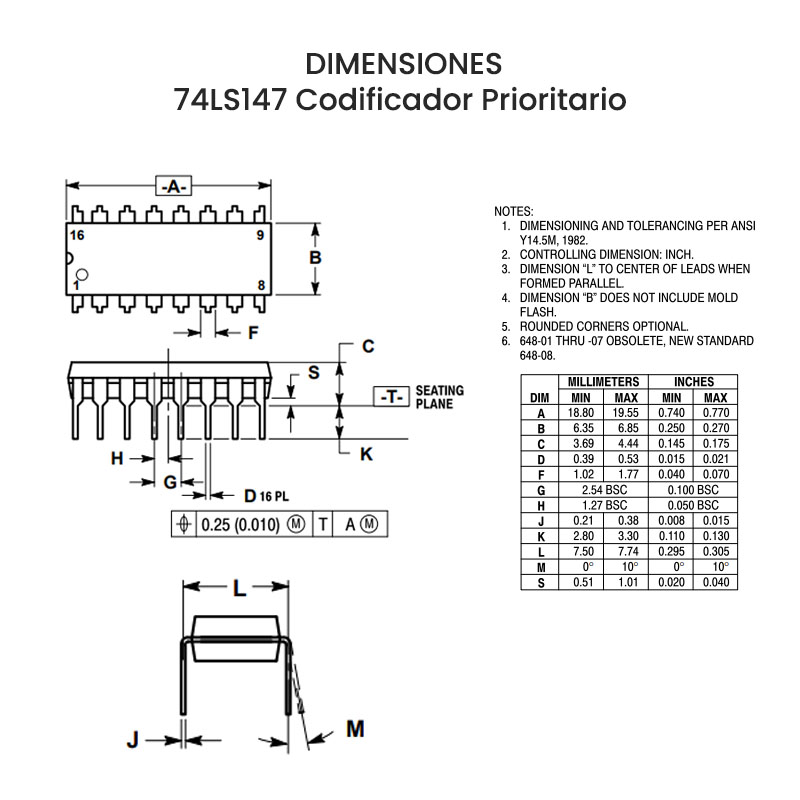

Dimensiones: 19.55 x 6.65 mm
Peso: 1.05 g

SUSTITUTO

Similares: CD40147, CD74HC147, CD74HCT147, NTE74LS147

*Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el datasheet para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Qué es un codificador BCD?

BCD son las siglas en inglés de “Binary Coded Decimal” (Decimal Codificado en Binario). Un codificador BCD es un dispositivo o circuito que toma como entrada un número decimal y produce una representación binaria codificada de ese número en formato BCD. El formato BCD utiliza cuatro bits para representar cada dígito decimal.

En un sistema BCD, cada dígito decimal (0 al 9) se representa con su equivalente binario de 4 bits. Por ejemplo:

0 en BCD: 0000
1 en BCD: 0001
2 en BCD: 0010

¿Cómo funciona el 74LS147 ?

El 74LS147 codifica nueve líneas de datos a BCD de cuatro líneas, y la condición implícita de cero decimal no requiere una condición de entrada porque el cero se codifica cuando las nueve líneas de datos están en un nivel lógico alto.

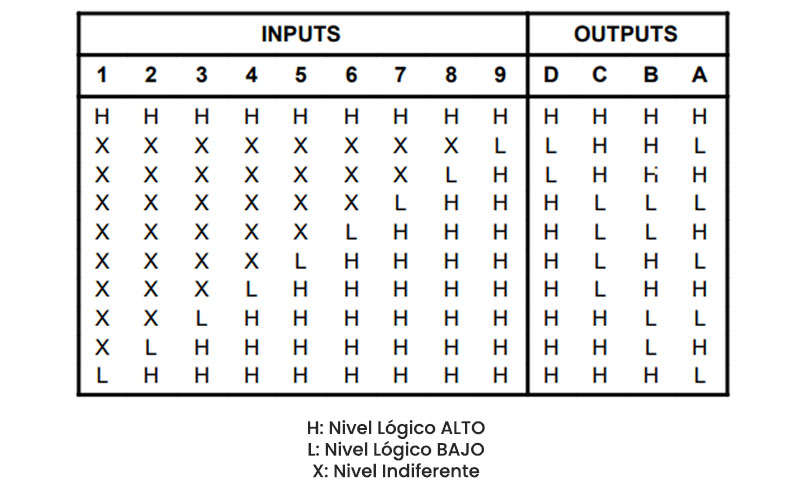

A continuación te compartimos la tabla de verdad conforme a las entradas:
