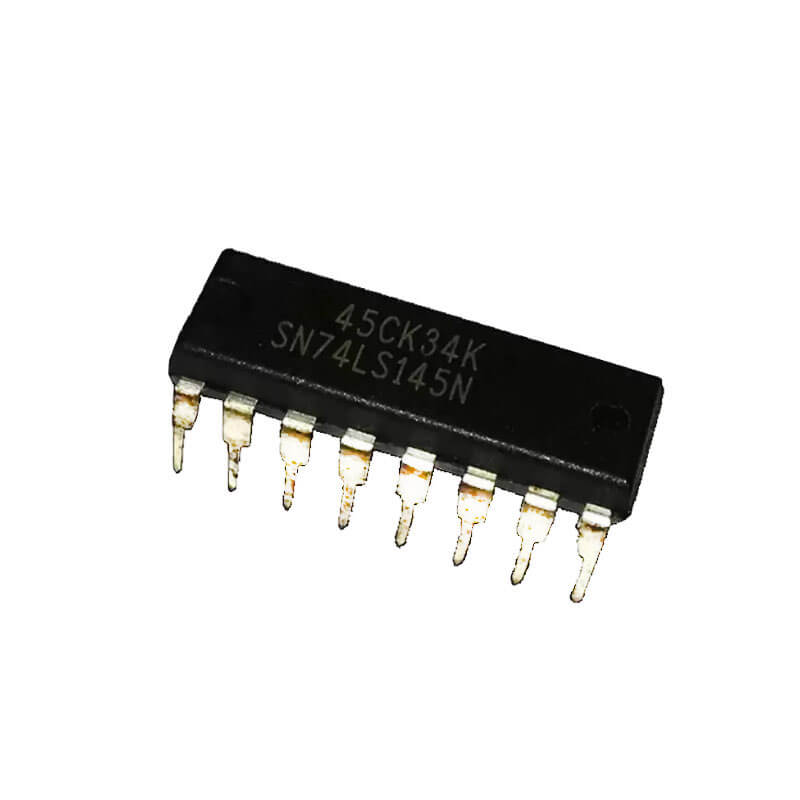

74LS145 Decodificador BCD a Decimal DIP-16
$ 13.00
83 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 25 piezas | $ 10.18 |
| 100 piezas | $ 8.75 |
| 200 piezas | $ 6.83 |
INFORMACIÓN
El 74LS145 es un decodificador BCD a Decimal basado en TTL que consiste en 8 inversores, 4 entradas activas en bajo y 10 compuertas NAND. Útil para controlar las 10 salidas binarias en la base de 4 entradas binarias.
Algunas aplicaciones del 74LS145 Decodificador BCD a Decimal son: control de múltiples LED o display de siete segmentos.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Decodificador
- Matrícula:74LS145
- Montaje: THT
- Encapsulado: DIP-16

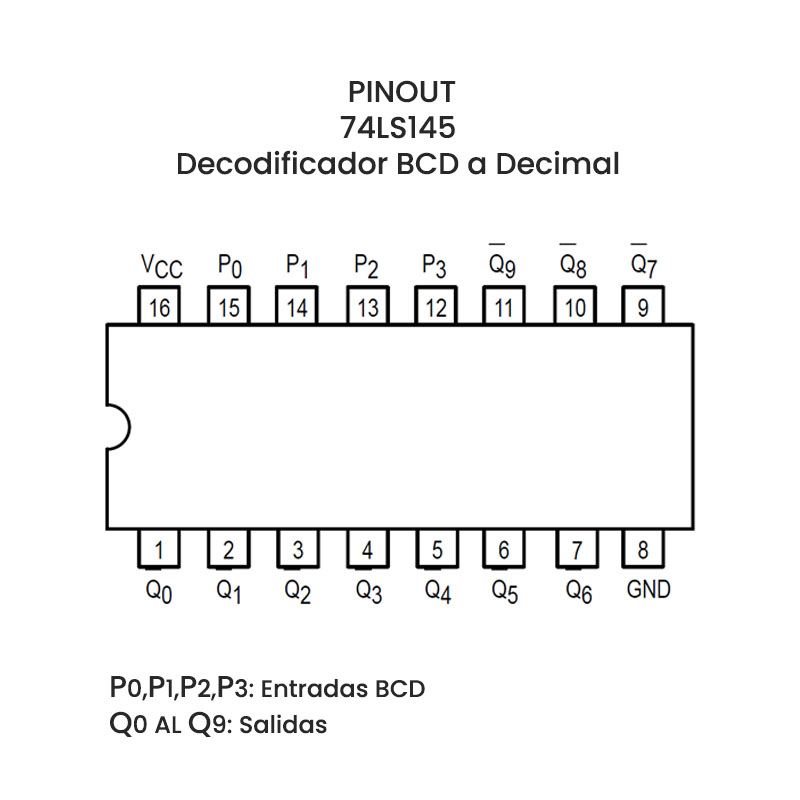

- Pines:16 pines
- Voltaje de alimentación (VCC): 7V
- Corriente de salida: 1 mA
- Temperatura de Operación: 0°C a 70°C

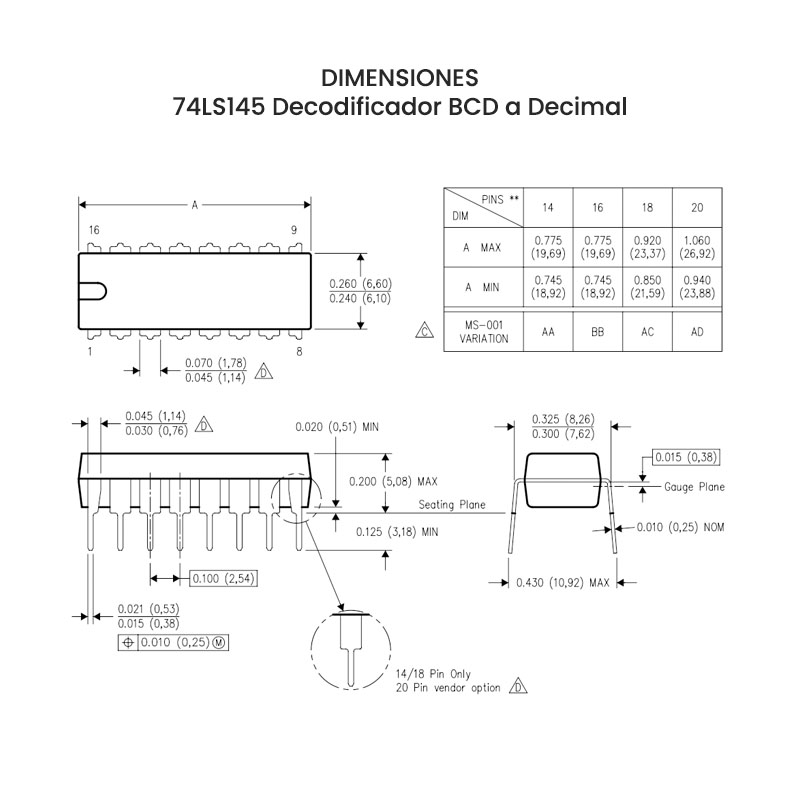

- Dimensiones: 19.55 x 6.65 mm
- Peso: 1.05 g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Qué es un decodificador?
Un decodificador es un circuito digital que tiene la función de convertir una entrada de código en una de varias salidas posibles, activando una de esas salidas según la combinación de señales en la entrada. Su operación es opuesta a la de un codificador, que toma varias entradas y produce una única salida codificada.
¿Cómo funciona el 74LS145 ?
El 74LS145 consta de 8 puertas NOT y 10 puertas NAND. Las dos puertas NOT están conectadas con cada entrada y una sola puerta NAND está conectada con cada salida. Cada puerta NAND recibe cuatro entradas y cada salida se invierte de la puerta NAND. Habrá un total de 11 condiciones en las que el circuito funcionará y necesitamos entender cómo cada entrada dará la salida específica.

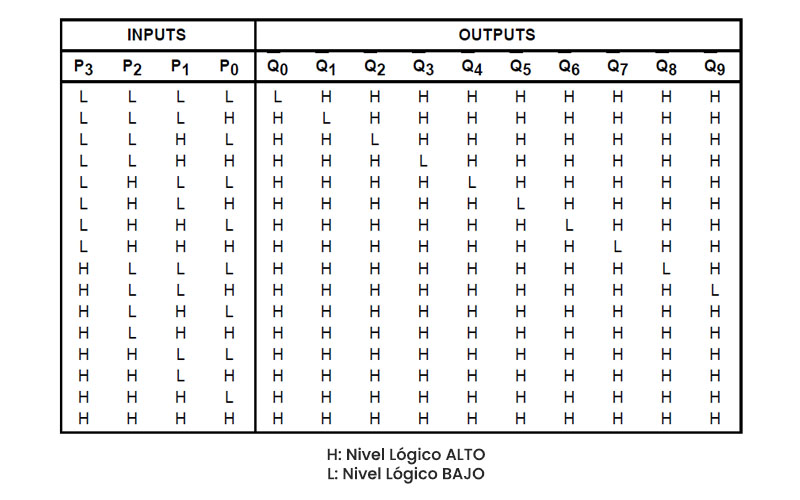

A continuación te compartimos la tabla de verdad conforme a las entradas:
ENLACES EXTERNOS
| Peso | 0.00105 kg |
|---|---|
| Dimensiones | 0.01 × 0.01 × 0.01 cm |
