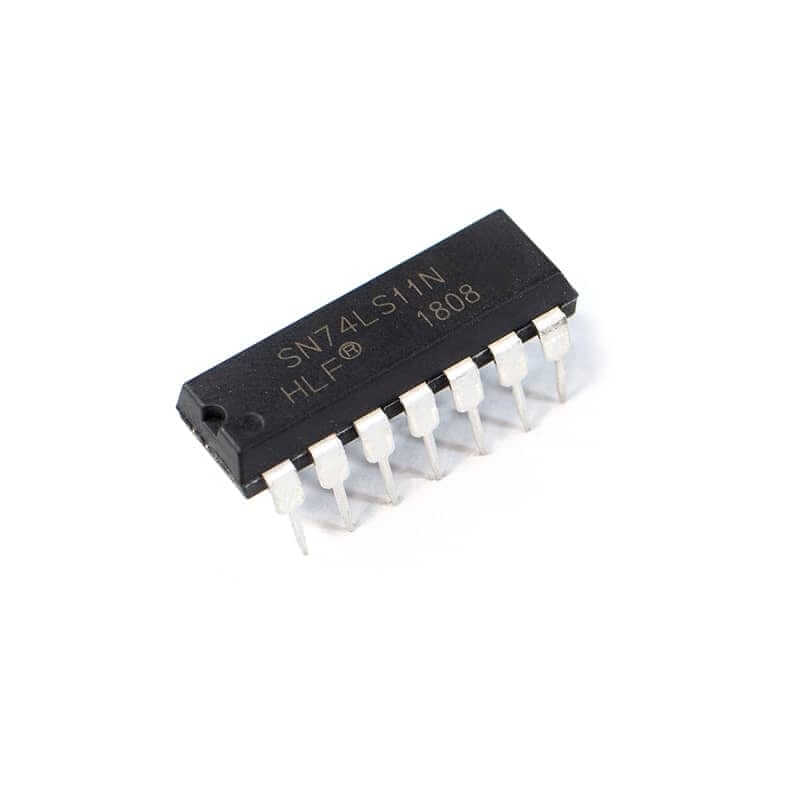

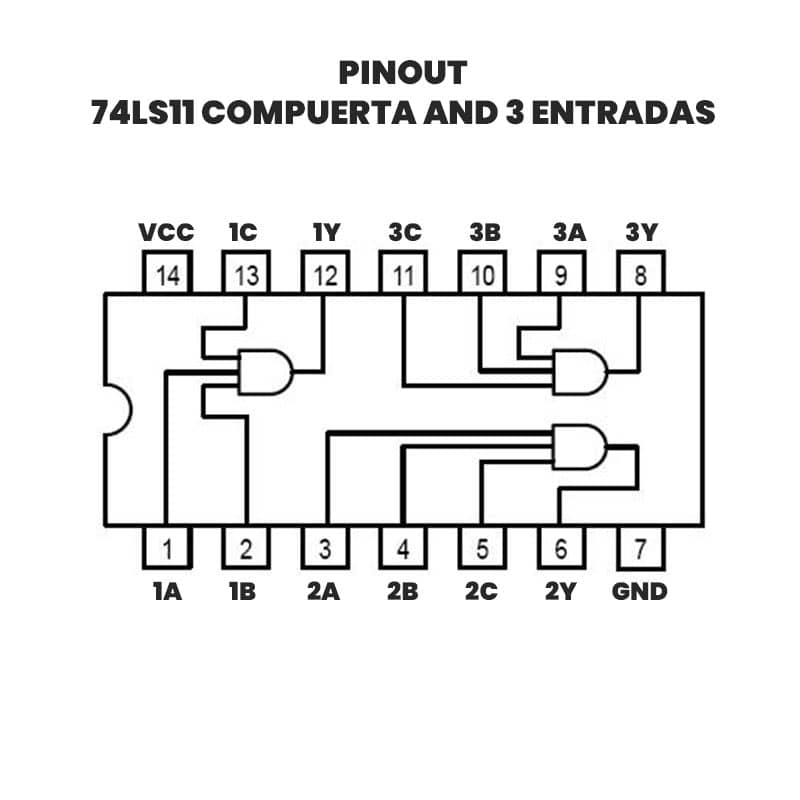

74LS11 Compuerta AND 3 Entradas SN74LS11N
$ 11.00
1863 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 25 piezas | $ 8.66 |
| 100 piezas | $ 7.59 |
| 200 piezas | $ 6.08 |
Comprados juntos frecuentemente
INFORMACIÓN
¿Qué es 74LS11 Compuerta AND?
74LS11 Compuerta AND o SN74LS11N es un circuito integrado “CI” que cuenta con 3 compuertas lógicas AND y 3 salidas positivas. Su función es realizar una multiplicación de las entradas, siguiendo los principios básicos de una multiplicación ordinaria de números binarios.
La puerta AND o compuerta AND es una puerta lógica digital que implementa la conjunción lógica, se comporta de acuerdo a la tabla de verdad.
¿Para qué sirve el 74LS11 Compuerta AND?
Sirve para realizar distintas practicas de electrónica para poder tener cualquier función lógica. Este tipo de compuertas son fáciles de utilizar ya que pueden conectarse a protoboard´s y con ayuda de cables de conexión ya sea alambre para protoboard o cables Dupont realizar diferentes conexiones entre las compuertas.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo 74LS11
- Tipo: TTL
- Familia: LS
- Tipo de lógica: AND/Lógica Directa
- Voltaje de operación: 5.25 V a 4.75 V
- Corriente: 8 mA
- Temperatura de trabajo: 75 °C a 0 °C
- No. de Entradas: 3
- No. de Salidas: 1
- Compuertas: 3
- Pines: 14
- Tipo de encapsulado: DIP
- Medidas: 4.57 x 19.3 x 6.35 mm
TUTORIALES
- Circuitos Integrados: Compuertas Lógicas AND, OR , NAND, XOR y NOT – Unit Electronics Blog
- Integrado 74LS11
- Compuerta Lógica AND 3 entradas
- Características 74LS11
DOCUMENTACIÓN.
INFORMACIÓN ADICIONAL
¿Cómo funciona el 74LS11 Compuerta AND?
La expresión del algebra booleana no cambia en comparación con la compuerta AND de dos entradas, por lo tanto, la salida de la compuerta AND de 3 entradas es igual a la multiplicación de sus entradas. La salida de la compuerta AND con 3 entradas tiene un estado lógico alto “1” cuando las entradas A, B y C se encuentran en activo “1” y cualquier otra combinación de entradas provocaría que la salida tenga un estado lógico bajo “0”.
¿Qué es una compuerta lógica?
Los dispositivos lógicos combinacionales son dispositivos digitales que convierten entradas binarias en salidas binarias con base en las reglas de la lógica matemática. Estos dispositivos son comúnmente conocidos como compuertas, ya que controlan el flujo de señales de las entradas a una sola salida.
Normalmente, todas las compuertas lógicas tienen una salida y dos entradas, algunas compuertas lógicas como la compuerta NOT o el inversor tienen solo una entrada y una salida. Es un dispositivo electrónico con una función booleana u otras funciones como sumar o restar, incluyen o excluyen según sus propiedades lógicas. Se pueden aplicar a tecnología electrónica, eléctrica, mecánica, hidráulica y neumática. Son circuitos de conmutación integrados en un chip.
El nivel lógico en bajo representa cero volts y el nivel lógico en alto representa 3 o 5 volts
¿Qué es un nivel lógico?
Un nivel lógico se define como un estado o voltaje específico de una señal, sabemos que 0 y 1 son los dos estados de compuertas lógicas. Los niveles lógicos 0 y 1 se conocen como BAJO y ALTO, respectivamente. En electrónica digital, estos niveles lógicos binarios desempeñan un papel crucial en el almacenamiento y la transferencia de datos.
Estos niveles lógicos se pueden entender como estados de encendido y apagado. Como se mencionó anteriormente, los niveles lógicos se introducen en la compuerta lógica mediante el voltaje de suministro.
| Peso | 0.0015 kg |
|---|---|
| Dimensiones | 0.01 × 0.01 × 0.01 cm |
