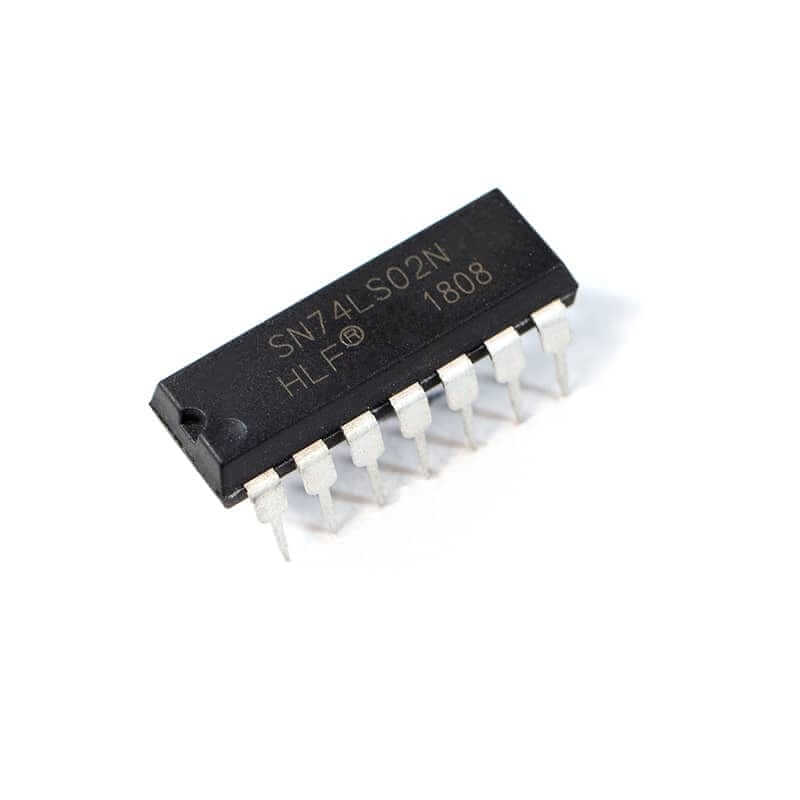

74LS02 Compuerta NOR SN74LS02N

$ 8.00

4186 disponibles

CANTIDAD	PRECIO
25 piezas	$ 5.86
100 piezas	$ 4.89
200 piezas	$ 3.66

SKU: AR0792 Categoría: COMPUERTAS Etiquetas: 7402, 74LS02, AR0792, compuerta, inversa, logica, ls, negada, NOR, O negada, ttl

Comprados juntos frecuentemente

Precio de todos:

Este producto: 74LS02 Compuerta NOR SN74LS02N - $ 8.00

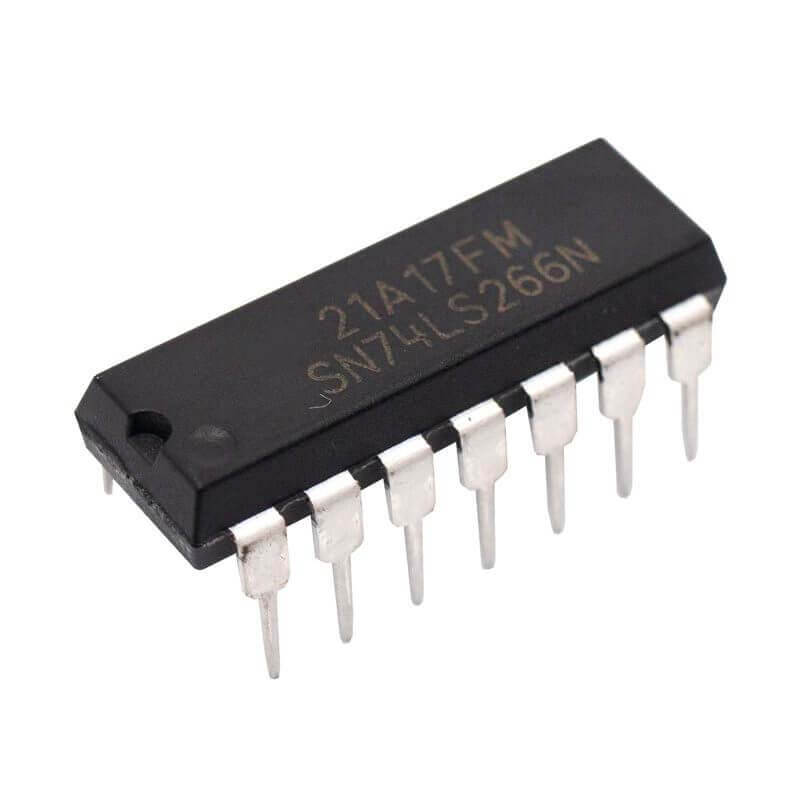

74LS266 Compuerta XNOR TTL SN74LS266N - $ 18.00

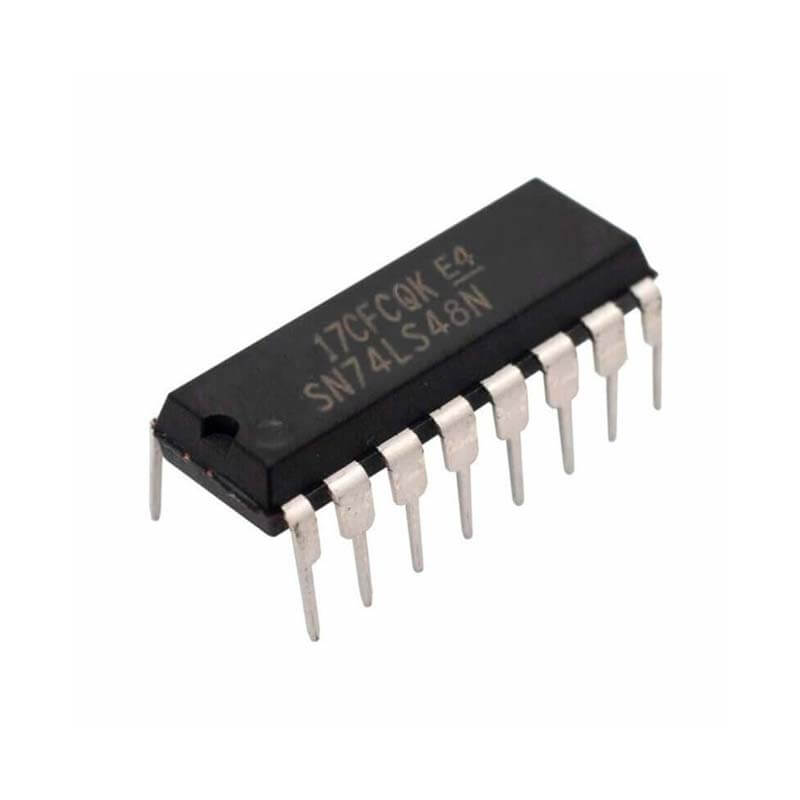

74LS48 Decodificador Display 7 Segmentos SN74LS48N - $ 12.00

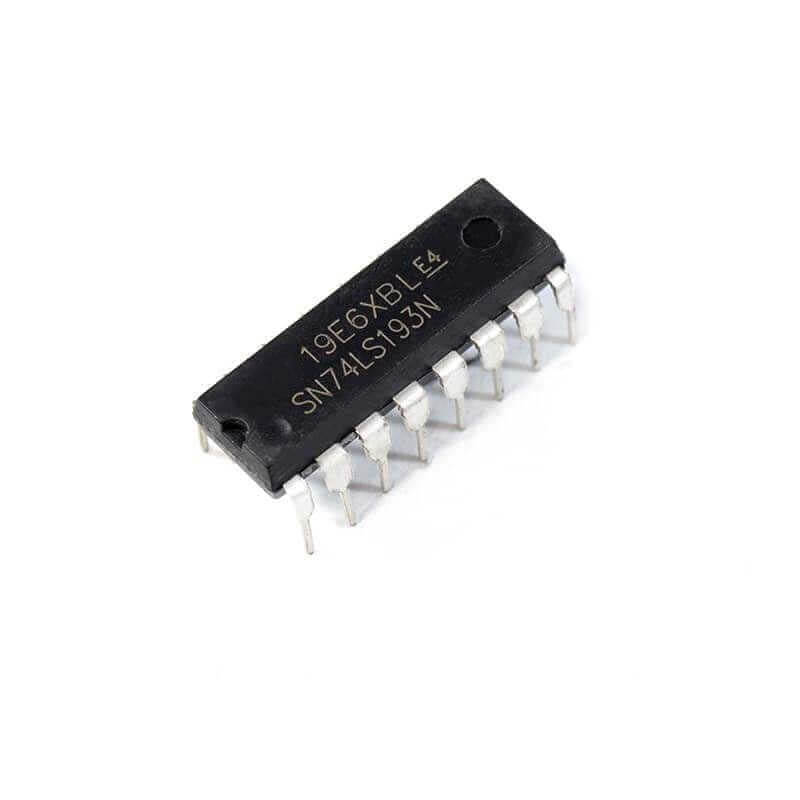

74LS193 TTL Contador Binario Ascendente / Descendente - $ 13.00

INFORMACIÓN

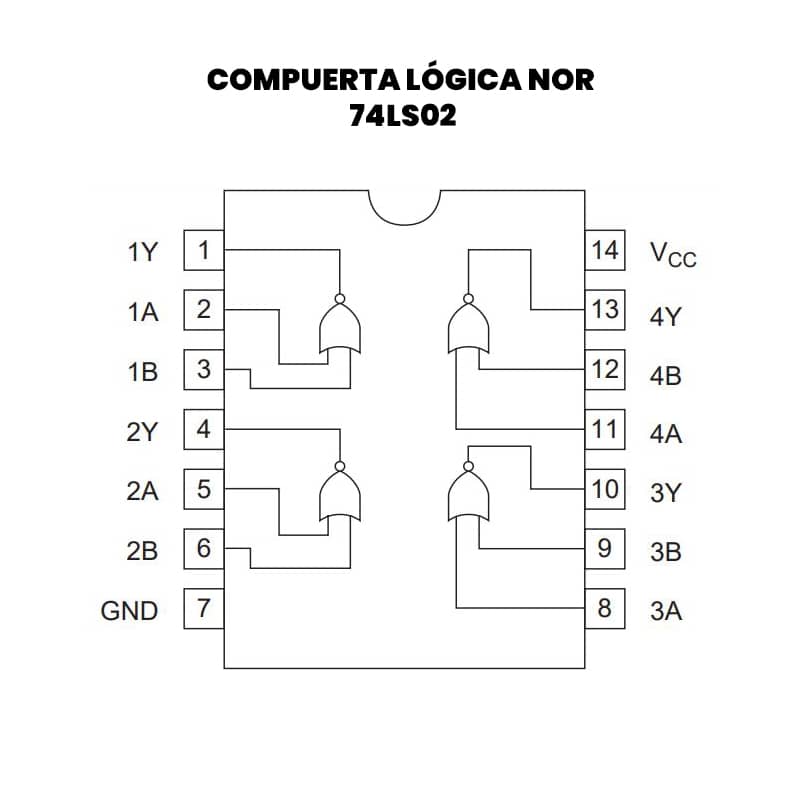

El 74LS02 es un circuito integrado “CI” con encapsulado DIP de 14 pines. Es una compuerta lógica digital que incorpora internamente 4 compuertas de tipo NOR. La compuerta NOR es una combinación de las compuertas OR y NOT, en otras palabras la compuerta NOR es la versión inversa de la compuerta OR. El 74LS02 es un circuito integrado para la compuerta NOR de cuatro entradas. Una compuerta NOR tiene una o más entradas y una salida. Si todas las entradas son 0, entonces la salida será 1. Si alguna de las entradas es 1, entonces la salida será 0. La 74LS02 es una compuerta NOR de cuatro entradas, lo que significa que tiene cuatro entradas y una salida. Se utiliza para realizar la operación lógica NOR en un circuito digital.

Sirve para realizar distintas practicas de electrónica para poder tener cualquier función lógica. Este tipo de compuertas son fáciles de utilizar ya que pueden conectarse a protoboard´s y con ayuda de cables de conexión ya sea alambre para protoboard o cables Dupont realizar diferentes conexiones entre las compuertas.

ESPECIFICACIONES Y CARACTERISTICAS

Modelo 74LS02
Tipo: TTL
Familia: LS
Tipo de lógica: NOR/Lógica Inversa
Voltaje de operación: 5.25 V a 4.75 V
Corriente: 8 mA
Temperatura de trabajo: 75 °C a 0 °C
No. de Entradas: 2
No. de Salidas: 1
Compuertas: 4
Pines: 14
Tipo de encapsulado: DIP
Medidas: 4.57 x 19.3 x 6.35 mm
Peso: 0.15g

TUTORIALES

DOCUMENTACIÓN

INFORMACIÓN ADICIONAL

¿Cómo funciona el 74LS02?

La puerta NOR o compuerta NOR es una compuerta lógica digital que implementa la disyunción lógica negada, cuando todas sus entradas están en 0 (cero) o en BAJA, su salida está en 1 o en ALTA, mientras que cuando una sola de sus entradas o ambas están en 1 o en ALTA, su SALIDA va a estar en 0 o en BAJA. NOR es el resultado de la negación del operador OR. También puede ser visto como una compuerta AND con todas las entradas invertidas.
