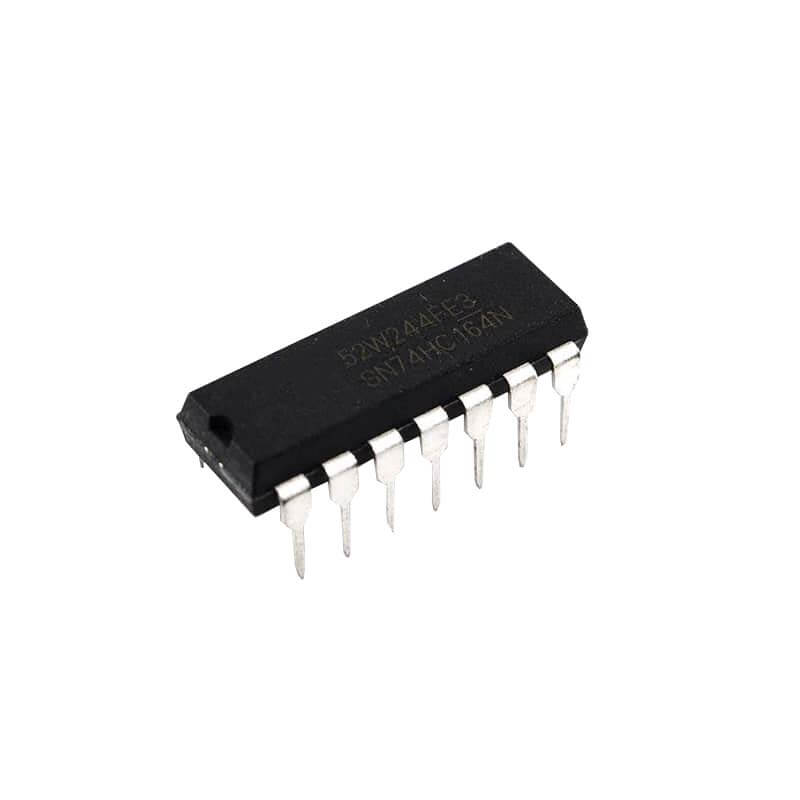

74HC164 Registro de Desplazamiento SN74HC164N

$ 10.00

91 disponibles

CANTIDAD	PRECIO
25 piezas	$ 7.92
100 piezas	$ 6.70
200 piezas	$ 5.11

SKU: AR0294 Categoría: COMPUERTAS Etiquetas: 74164, 74HC, 74hc164, 8 BITS, AR0294, desplazamiento, HC, Paralelo, registro de desplazamiento, Seria-Paralelo, serial, Serial- Paralelo, SIPO

INFORMACIÓN

El 74HC164N es un registro de desplazamiento en serie de salida en paralelo de 8 bits que presenta entradas en serie con compuerta AND y una entrada limpia asíncrona (CLR). Las entradas en serie con compuerta (A y B) permiten un control completo sobre los datos entrantes, un nivel bajo en cualquiera de las entradas inhibe la entrada de nuevos datos y restablece el primer flip-flop al nivel bajo en el siguiente pulso de reloj (CLK). Una entrada de alto nivel habilita la otra entrada, que luego determina el estado del primer flip-flop. Los datos en las entradas seriales se pueden cambiar mientras CLK es alto o bajo, siempre que se cumplan los requisitos mínimos de tiempo de configuración. El reloj se produce en la transición de nivel bajo a alto de CLK.

Este CI 74HC164 registro de desplazamiento puede utilizarse para ampliar las capacidades de salida de un microcontrolador sencillo. El estado requerido se puede fijar en un registro de cambio y afirmar en las salidas. El registro de desplazamiento puede mantener indefinidamente el estado.

Más registros de desplazamiento Aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

Número de serie: 74HC164
Voltaje de alimentación: 2 Vcc a 6 Vcc
Corriente de salida: +/- 25 mA
Número de entradas: 2 entradas
Número de salidas: 8 salidas
Tiempo de propagación: 20 ns típico
Frecuencia de reloj (CL) funciona de diferentes maneras dependiendo el voltaje:
- 2 VCC funciona a 6 MHz
- 4.5 VCC funciona a 31 MHz
- 6 VCC funciona a 36 MHz
Número de bits: 8 bits
Rango de temperatura de operación: – 40°C a + 125°C
Peso: 1 g
Tipo de entrada y salida: Serial / Paralela
Encapsulado: PDIP 14 pines
Tipo de montaje: Through hole

DOCUMENTACIÓN Y RECURSOS

Datasheet
Pinout

INFORMACIÓN ADICIONAL

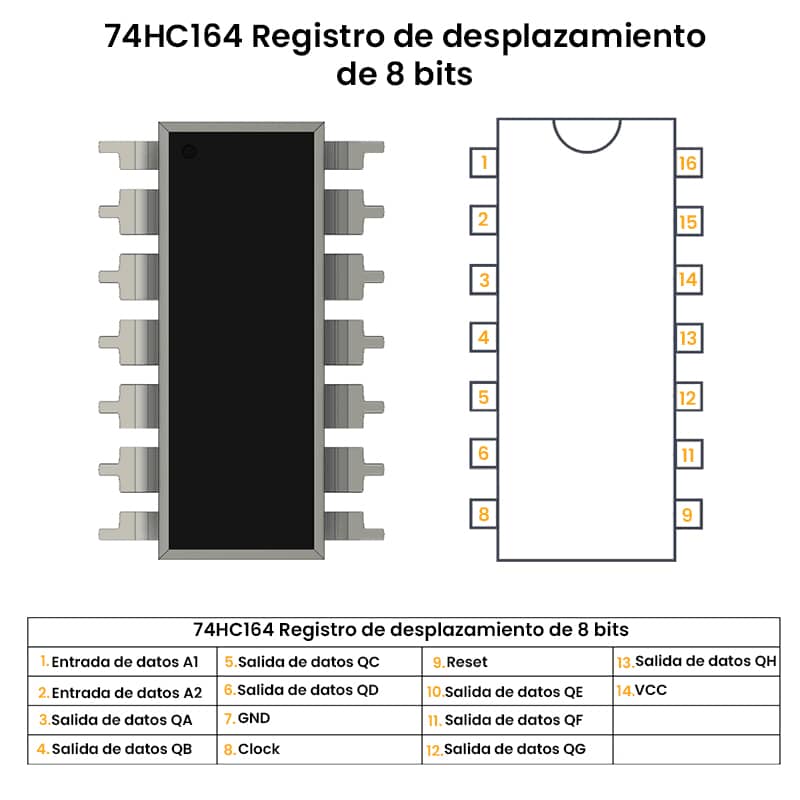

Definición de los pines:

Entrada de datos serial A y B (PIN 1 y 2): Para poder mandar los datos estos dos deben estar en 1, de lo contrario no mandara la señal en alto a la salidas, esto se debe a la compuerta NAND que tiene en estos dos pines.

NOTA: Si se desea activar la secuencia de datos se recomienda puentear estas dos entradas y colocar un Push Button para mandarle la señal.

Salida de datos paralelas QA, QB, QC, QD, QE, QF, QG, QH (PIN 3, 4, 5, 6, 10, 11, 12, 13): La secuencia de datos que se ingresa se ve reflejada en estas salidas.
GND (PIN 7): Tierra
Entrada del pulso de reloj (PIN 8): Esto ayudara para hacer el desplazamiento de las señales que se manden a la entrada del 74HC164.
Reset (PIN 9): Interrumpirá la transición de los datos de salida si se activa, dejando todas las salidas en estado lógico “0”. Si no se ocupa se recomienda mandar a 5 Vcc, de lo contrario se mantendrá activo.
VCC (PIN 14): Alimentación de 5 Vcc
