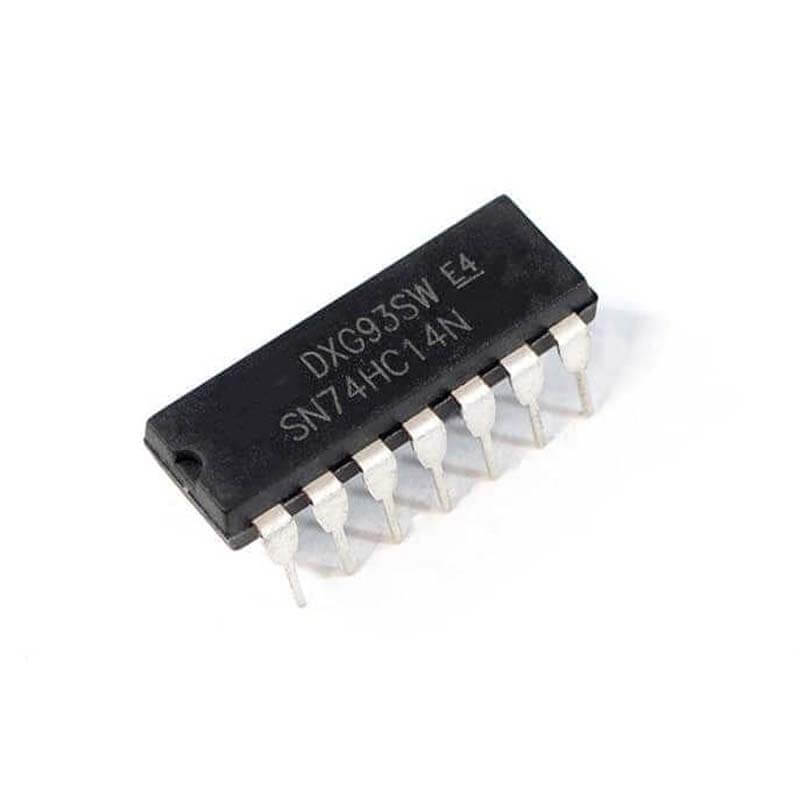

74HC14 Inversor Schmitt Trigger SN74HC14N

$ 12.00

391 disponibles

CANTIDAD	PRECIO
25 piezas	$ 9.75
100 piezas	$ 8.35
200 piezas	$ 6.49

SKU: AR0163 Categoría: COMPUERTAS Etiquetas: 7414, 74HC, 74HC14, AR0163, Compuerta inversora, compuerta not, Disparador, not, schmitt, SN74HC14N, trigger

INFORMACIÓN

El 74HC14 es un circuito integrado (CI) que pertenece a la familia de los CMOS. Posee seis inversores Schmitt trigger donde la histéresis en sus entradas incrementa la inmunidad al ruido y elimina el cambio abrupto de las propiedades de las señales tanto en fase como en frecuencia.

El CI 74HC14 o gatillo de Schmitt sirve para poder recuperar señales de onda cuadradas que se deformaron, esto para así evitar que la información o el dato que se desea mandar no sea malinterpretado por el receptor.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Compuerta Lógica NOT con disparador Schmitt.
Matrícula: 74HC14N
Familia lógica: CMOS

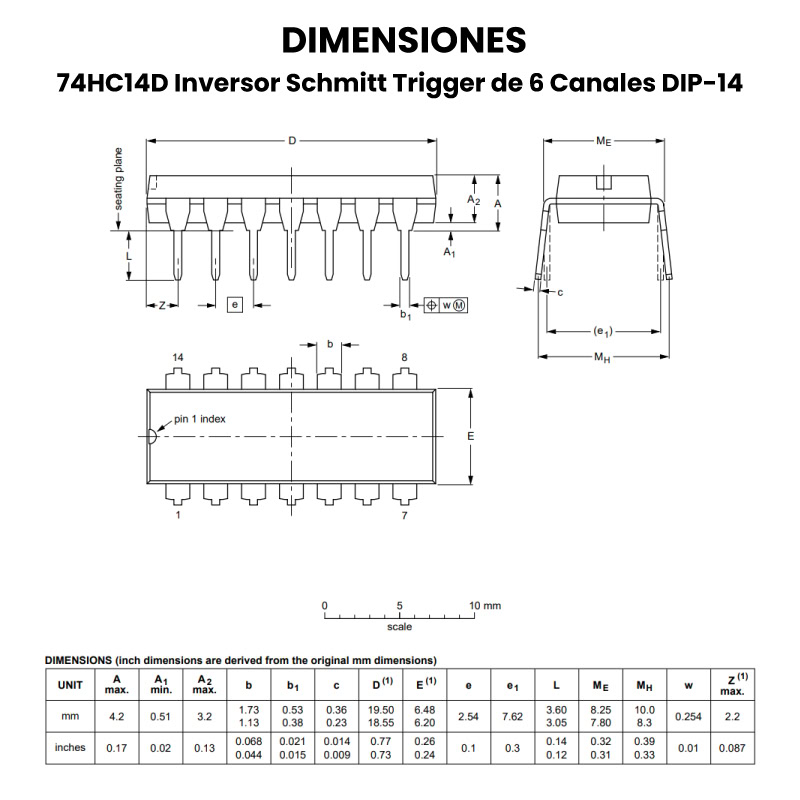

Encapsulado: PDIP-14
Montaje: THT
Pitch: 2.54 mm

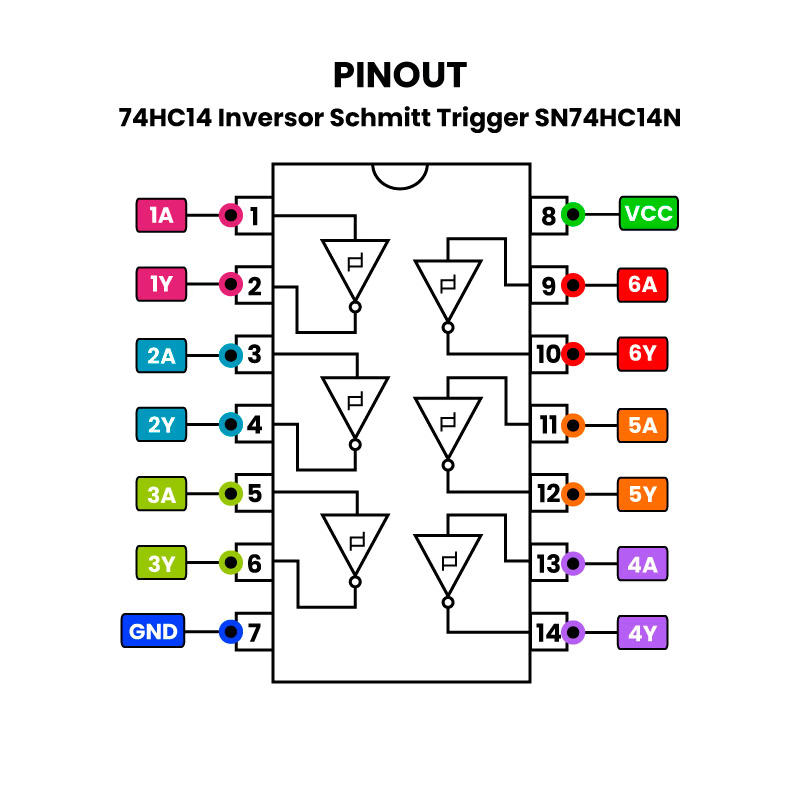

Número de pines: 14
Número de Canales: 4 con entradas Schmitt trigger
Voltaje de alimentación: 2 Vcc a 6 Vcc
Corriente de salida: -4 mA a 4 mA
Temperatura de trabajo: – 55 °C a 125 °C
Peso: 1.5 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo funciona el 74HC14 Inversor Schmitt Trigger?

El 74HC14, al ser un inversor con disparo Schmitt, tiene diferentes umbrales de voltaje de entrada para cambiar de estado, uno para la transición de bajo a alto (umbral superior, VT+) y otro para la transición de alto a bajo (umbral inferior, VT-). Esta diferencia entre los umbrales (la histéresis) es lo que le permite filtrar el ruido y las variaciones lentas en la señal de entrada, asegurando que la señal de salida sea una onda cuadrada limpia.

Tabla de verdad del 74HC14

Símbolo	Entrada (A)	Salida (Y)
	0	1
	1	0

Aplicaciones principales del 74HC14

Acondicionamiento de señales: La característica más importante del 74HC14 es su circuito Schmitt trigger, que proporciona histéresis para ignorar pequeñas fluctuaciones y ruido en las señales de entrada, transformando estas señales de variación lenta en pulsos bien definidos y nítidos.
Restauración de señales: Es ideal para recuperar señales digitales que se han deformado durante su transmisión o procesamiento, asegurando que el receptor interprete correctamente la información.
Eliminación de rebotes: Se utiliza frecuentemente en circuitos con interruptores mecánicos para convertir las señales de contacto que presentan rebotes en señales digitales estables y sin fluctuaciones, evitando así interrupciones erróneas en microcontroladores.
Conversión de formas de onda: Permite transformar formas de onda no cuadradas, como las sinusoidales o triangulares, en ondas cuadradas limpias y definidas, lo cual es útil para diversas aplicaciones de temporización y control.
Generación de señales de reloj: Puede funcionar como un inversor para generar señales de reloj con transiciones rápidas y estables, un requisito en muchos sistemas digitales y de temporización.
Interfaces de sensores: Se emplea para adaptar y “limpiar” las señales provenientes de sensores que pueden ser propensas a ruido o tener transiciones lentas, mejorando la fiabilidad de los sistemas de control.
