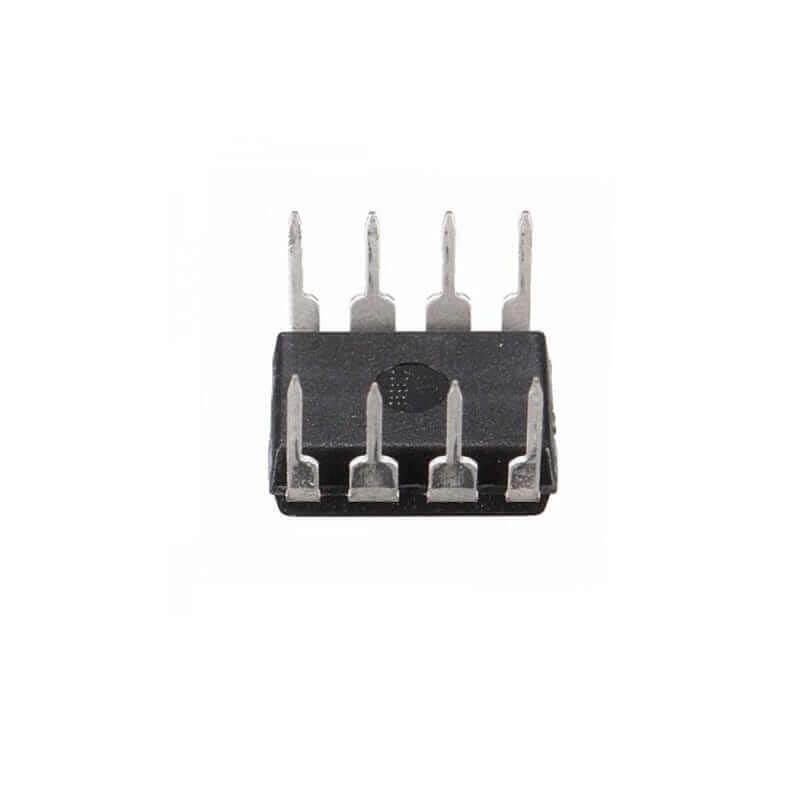

741CN Amplificador Operacional DIP-8

$ 7.00

3066 disponibles

CANTIDAD	PRECIO
25 piezas	$ 5.21
100 piezas	$ 4.32
200 piezas	$ 3.22

SKU: AR0154 Categoría: AMPLIFICADORES Etiquetas: 741, 941M, amplificador, CUA741CP, Dip 8, LM741, LM741CN, NTE941, NTE941M, opam, operacional, UA741

Comprados juntos frecuentemente

LM324N Amplificador Operacional Cuadruple DIP-14

Precio de los tres:

Este producto: 741CN Amplificador Operacional DIP-8 - $ 7.00
LM358N Amplificador Operacional PDIP−8 - $ 5.00
LM324N Amplificador Operacional Cuadruple DIP-14 - $ 7.00

INFORMACIÓN

El 741CN es un circuito integrado monolítico operacional de alto rendimiento. Está pensado para una amplia gama de aplicaciones analógicas como: inversor y no inversor, sumador y restador, comparador, detector de ventana, diferencial, derivador e integrador, multiplicador y mezclador, filtro activo, pasa altas, pasa bajos y pasa banda o fuente de voltaje de referencia.

El Amplificador Operacional 741CN de Propósito General es ampliamente utilizado para el tratamiento de señales, tiene protección de sobrecarga en la entrada y salida, sin enclavamiento cuando se supera el rango de modo común, así como libertad de oscilaciones.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Amplificador Operacional
Matricula: 741CN
Encapsulado: DIP-8
Montaje: THT
Pitch: 2.54 mm
Número de pines: 8 pines
Número de canales: 1 canales
Potencia: 500 mW
Voltaje de Entrada: ±15 V
Voltaje de Alimentación: ±22 V
Corriente de suministro: 1.7 – 2.8 mA
Temperatura de Funcionamiento: 0°C a + 70 ºC
Equivalencias: NTE941M, 941M, LM741, CUA741CP, NTE941

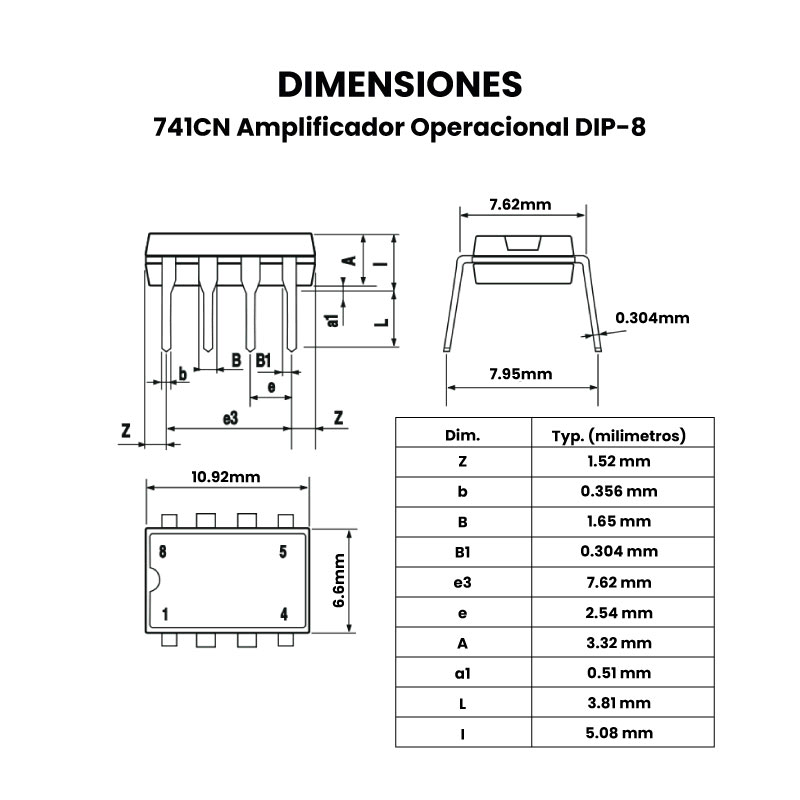

Dimensiones: 3.3 x 9.6 x 6.4 mm
Peso: 0.5 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Qué es un Amplificador Operacional?

Un amplificador operacional, comúnmente llamado OPAMP, es un circuito integrado amplificador electrónico de alta ganancia, diseñado para amplificar señales de corriente continua o alterna. Se caracteriza por tener dos entradas (inversora y no inversora) y una salida, y su función principal es amplificar la diferencia de voltaje entre sus entradas. Los OPAMPs son componentes muy versátiles y se utilizan en una amplia variedad de aplicaciones, incluyendo:

Amplificación de señales: Aumentan la magnitud de señales débiles, como las provenientes de sensores o micrófonos.
Comparadores de voltaje: Permiten comparar dos voltajes y determinar cuál es mayor.
Filtros: Se utilizan para eliminar frecuencias no deseadas de una señal.
Operaciones aritméticas: Se pueden configurar para realizar sumas, restas, multiplicaciones y divisiones de señales.
Generación de señales: Se utilizan para generar señales de onda sinusoidal, cuadrada, triangular, etc.

Tipos de Amplificadores Operacionales

Amplificador Inversor: La señal de salida es invertida (desfasada 180 grados) con respecto a la señal de entrada, y su ganancia es controlada por una resistencia de realimentación.
Amplificador No Inversor: La señal de salida no se invierte, y la ganancia es determinada por la resistencia de realimentación y la resistencia de entrada.
Seguidor de Voltaje: La señal de salida es igual a la señal de entrada, funcionando como un buffer de alta impedancia de entrada y baja impedancia de salida.
Amplificador Sumador: Permite sumar varias señales de entrada, ya sea inversora o no inversora, dependiendo de la configuración.
Amplificador Diferencial: Amplifica la diferencia entre dos señales de entrada, siendo útil para eliminar ruidos comunes.
Amplificador Integrador: La señal de salida es la integral de la señal de entrada con respecto al tiempo, utilizando un capacitor en la realimentación.
Amplificador Diferenciador: La señal de salida es la derivada de la señal de entrada con respecto al tiempo, utilizando un capacitor en la entrada.
Amplificador Comparador: Compara dos señales de entrada y produce una salida que indica cuál es mayor, operando en lazo abierto.

Comparación entre LM741 Y UA741

El LM741 y el UA741 son dos modelos populares de amplificadores operacionales, ambos con características bastante similares

	UA741	LM741
Fabricante y Serie	También es muy conocido, aunque suele asociarse más con aplicaciones estándar y comerciales.	Es un modelo más antiguo y muy común.
Rango de Voltaje de Suministro (Vcc)	Tiene un rango de voltaje de suministro más amplio de ±3 V a ±22 V.	Tiene un rango de voltaje de suministro más estrecho de ±10 V a ±30 V.
Tensión de Offset de Entrada	También tiene una tensión de offset de entrada similar, con un valor típico de 3 mV y un máximo de 6 mV, ligeramente mejor que el LM741 en algunos casos.	De 3 mV y un máx. de 7 mV.
Corriente de Polarización de Entrada	Su corriente de polarización de entrada es de alrededor de 200 nA, lo que es ligeramente más alta que la del LM741.	La corriente de polarización de entrada es de alrededor de 80 nA.

La diferencia más destacada entre estos dos modelos radica en los detalles del diseño (como la corriente de polarización de entrada y la tensión de offset), pero en la mayoría de las aplicaciones estándar, el rendimiento de ambos será bastante similar.
