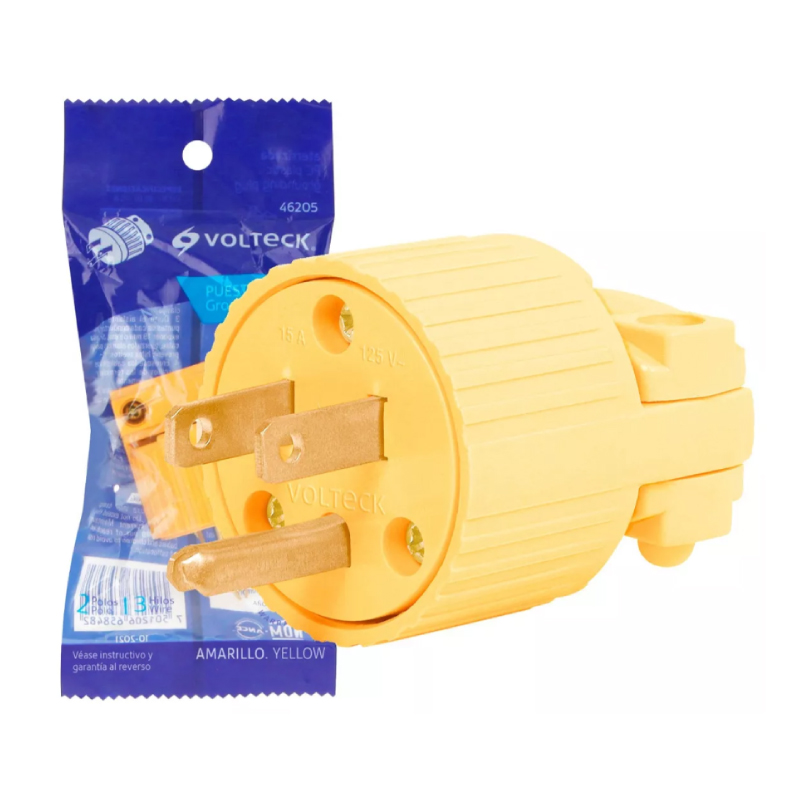

46205 Clavija Industrial Plástica Aterrizada Volteck

INFORMACIÓN

La clavija industrial plástica aterrizada cuenta con tres terminales: dos para la conexión de la corriente eléctrica (generalmente fase y neutro) y uno para la conexión a tierra, es un dispositivo utilizado para conectar equipos eléctricos. Proporcionar un enlace seguro y confiable entre el equipo y la fuente de alimentación eléctrica.

La clavija industrial plástica aterrizada proporcionar una ruta de baja resistencia para la corriente de falla a tierra, lo que ayuda a prevenir descargas eléctricas y protege contra posibles riesgos de electrocución.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: Volteck
• Modelo: 46205
• Empaque: Bolsa
• Voltaje:127 V
• Corriente: 15 A
• Frecuencia 60 Hz
• Material: policarbonato
• Color: Amarillo
• Terminales fabricadas de aleación de cobre
• Con abrazadera para asegurar la fijación del cableado

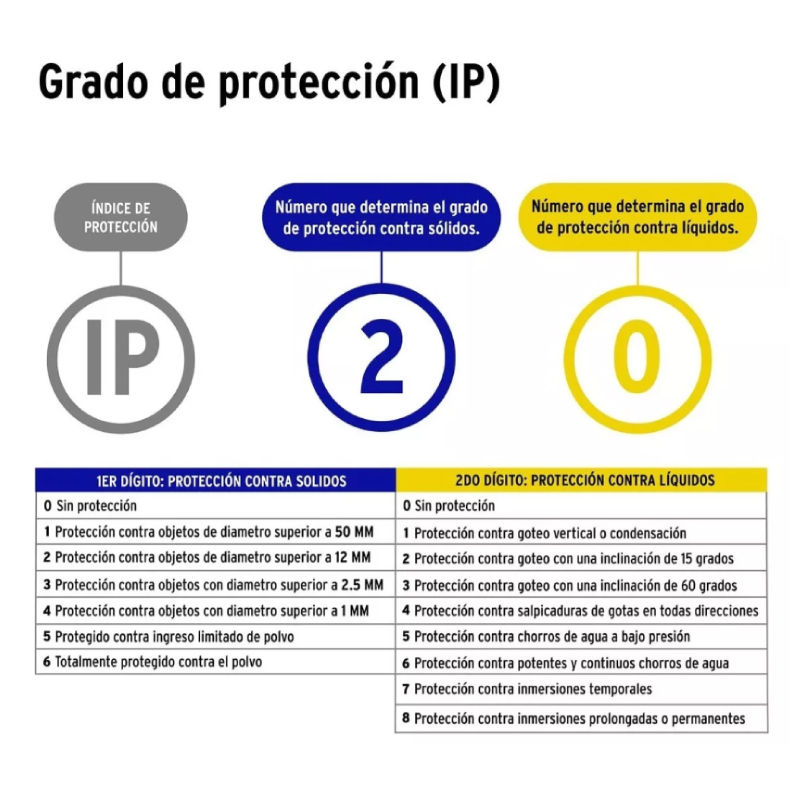

• Grado IP:  20 (contra goteo)

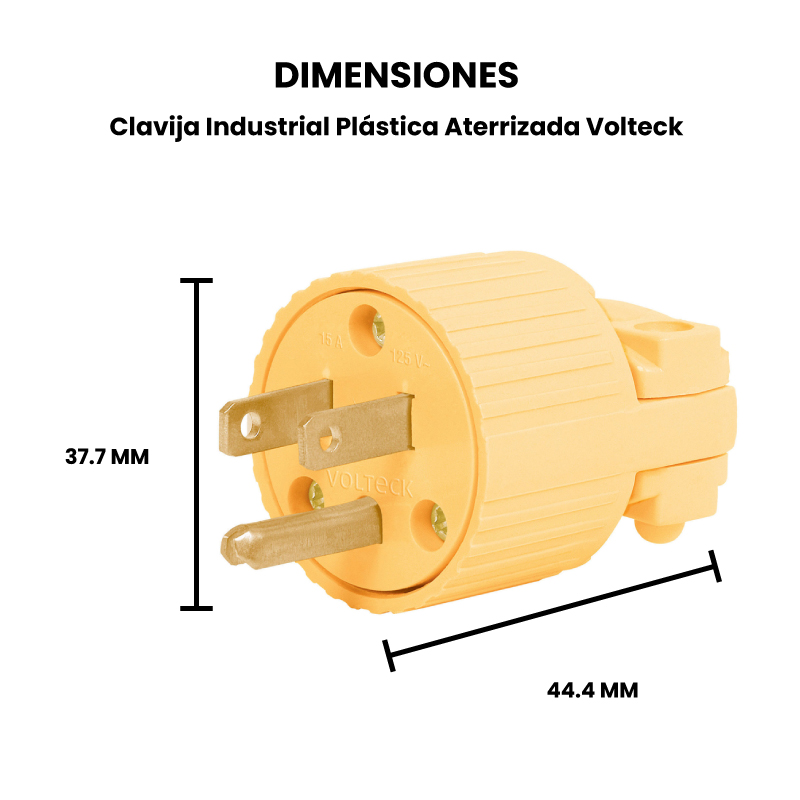

• Dimensiones: 37.7 mm x 44.4 mm
• Peso: 44g

DOCUMENTACIÓN Y RECURSOS

• Dimensiones

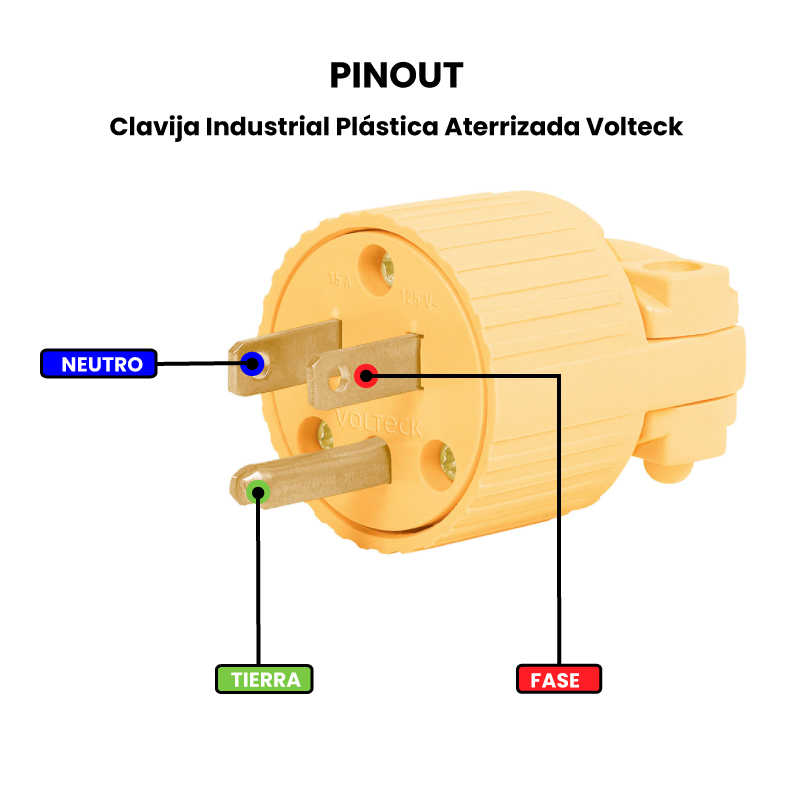

• Pinout

INFORMACIÓN ADICIONAL

Puntos para  realizar una conexión 2 polos + tierra

1. Apagar la corriente: Antes de realizar cualquier conexión eléctrica, asegúrate de que la corriente eléctrica esté apagada en el área donde vas a trabajar. Esto se puede lograr desconectando el interruptor principal o desconectando la alimentación en el panel eléctrico.
2. Preparar el cableado: Asegúrate de tener un cable eléctrico con los conductores necesarios para la conexión (generalmente dos polos de corriente y un conductor de tierra). Si es necesario, pela y prepara los extremos del cable para que estén listos para conectarse a la clavija.
3. Identificar los conductores: En el cableado, identifica cuál es el conductor de fase, cuál es el conductor neutro y cuál es el conductor de tierra. Por lo general, el conductor de tierra es el que tiene un color distinto, como verde o verde con franjas amarillas.
4. Abrir la clavija: Desmonta la clavija industrial plástica, generalmente desatornillando la carcasa o separando las partes según el diseño de la clavija.
5. Conectar los conductores: Inserta los conductores correspondientes en los terminales de la clavija de acuerdo con su función:
   • Conductor de fase: Conéctalo al terminal marcado como “L” o “+”.
   • Conductor neutro: Conéctalo al terminal marcado como “N” o “-“.
   • Conductor de tierra: Conéctalo al terminal marcado como “T” o símbolo de tierra.
6. Asegurar los conductores: Asegúrate de que los conductores estén firmemente sujetos en los terminales de la clavija. Aprieta los tornillos o asegura los terminales según las instrucciones del fabricante.
7. Cerrar la clavija: Vuelve a montar la carcasa de la clavija, asegurándote de que esté bien cerrada y que los conductores estén correctamente colocados dentro de la clavija.
8. Probar la conexión: Antes de energizar el circuito, realiza una inspección visual de la conexión para asegurarte de que todo esté correctamente ensamblado. Una vez que estés seguro de que la conexión es segura, puedes encender la corriente y probar el equipo conectado para verificar su funcionamiento adecuado.
