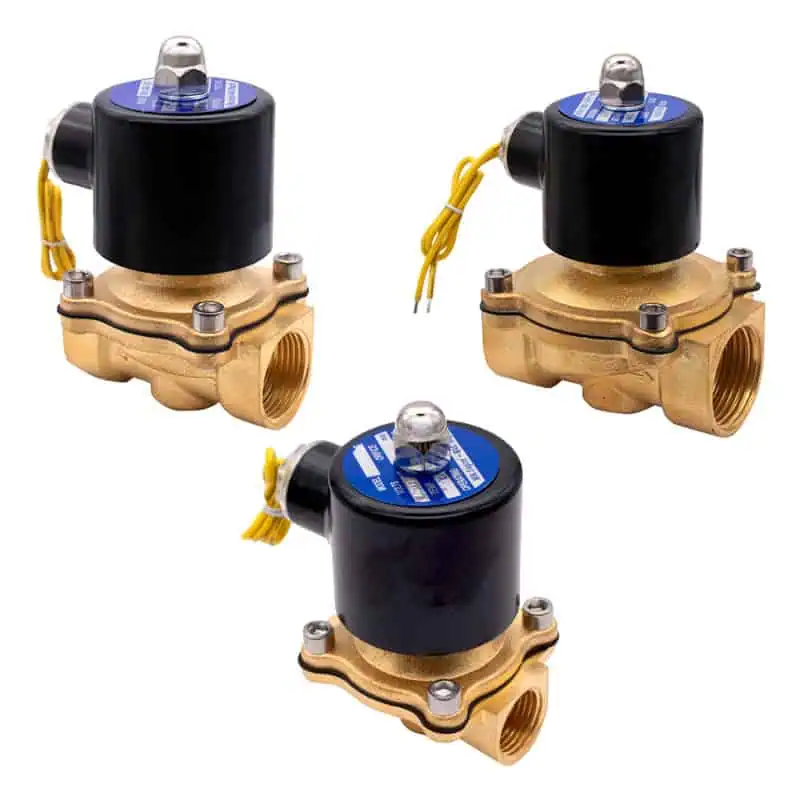

AR4589 - AR4591 - 2W-160-15,20,25 Electroválvula 110V 1-2, 3-4, 1 Pulgada Principal

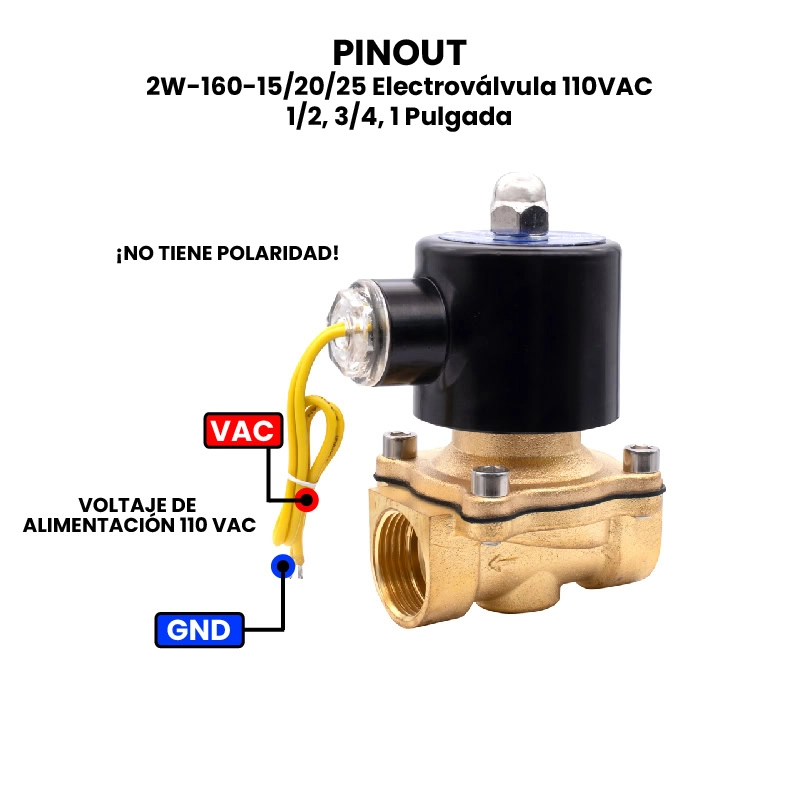

AR4589 - AR4591 - 2W-160-15,20,25 Electroválvula 110V 1-2, 3-4, 1 Pulgada PINOUT

2W-160-15/20/25 Electroválvula 110VAC de 1/2, 3/4 o 1 Pulgada

Name: 2W-160-15/20/25 Electroválvula 110VAC de 1/2, 3/4 o 1 Pulgada
SKU: 332712
Availability: InStock

Rango de precios: desde $ 322.00 hasta $ 438.00

Pulgada

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: FLUIDO, FLUJO, GAS, PRESIÓN, SENSORES Etiquetas: 1/2, 1%, 110V, 3/4, aceite, agua, compuerta, Electrovalvula, fluido, Flujo, gas, presion, Solenoide, Valvula

INFORMACIÓN

La 2W-160-15/20/25 es una electroválvula solenoide de 110VAC, utilizada para controlar el paso de líquidos o gases en sistemas automatizados. Está disponible en presentaciones de 1/2″, 3/4″ y 1 pulgada, permitiendo su uso en distintas capacidades de caudal. Funciona como una válvula normalmente cerrada (NC), es decir, permanece cerrada sin energía y se abre al aplicar voltaje. Para garantizar su correcto funcionamiento y durabilidad, se deben tomar ciertos cuidados: instalar un filtro previo para evitar que partículas sólidas obstruyan el mecanismo interno, no operar en seco, y asegurar que se instale en posición horizontal. También es importante verificar que la presión y temperatura del fluido estén dentro de los rangos permitidos, y que el sistema eléctrico cuente con protección adecuada. La conexión eléctrica debe realizarse con precaución, siguiendo las normas de seguridad para corriente alterna, ya que un mal manejo puede causar cortocircuitos o descargas eléctricas.

La electroválvula 2W-160-15/20/25 de 110VAC, se utiliza para controlar de forma automática el flujo de líquidos o gases en aplicaciones que requieren mayor potencia o conexión directa a la red eléctrica. Es comúnmente empleada en sistemas de riego agrícola, automatización industrial, sistemas de calefacción o refrigeración (HVAC), control de nivel en tanques, procesos de llenado, acuarios y sistemas de filtración. Aunque opera a 110VAC y no puede conectarse directamente a microcontroladores de bajo voltaje, puede integrarse con tarjetas de desarrollo como Arduino, ESP32, NodeMCU o Raspberry Pi mediante el uso de módulos de relé de estado sólido o relés electromecánicos para corriente alterna, los cuales actúan como puente entre la lógica de control y la válvula. Esto permite automatizar su funcionamiento mediante sensores, temporizadores o programación personalizada, convirtiéndola en una solución versátil para proyectos de domótica y control de procesos.

ESPECIFICACIONES Y CARACTERÍSTICAS

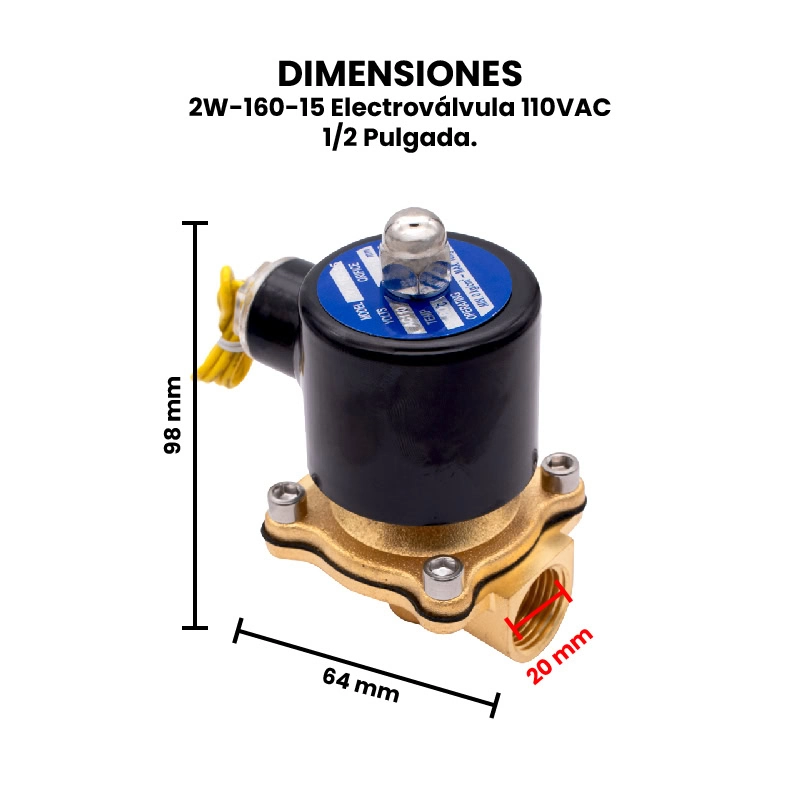

1/2 Pulgada Electroválvula 110VAC

Modelo: 2W-160-15.
Voltaje de Operación: 110 VAC (corriente alterna).
Consumo de Energía: 20 – 25 VA aproximadamente.
Frecuencia: 50/60 Hz.
Tipo de Válvula: Normalmente Cerrada (NC).
Diámetro de Conexión: 1/2 pulgada (4 puntos).
Presión de Operación: 0 – 1 Mpa.
Rango de Presión: Min. 0 kg/cm² – Max. 10 kg/cm².
Apertura de Flujo: 16 mm.
Temperatura de Trabajo: -5 °C a 80 °C.
Cuerpo del Material: Latón.
Horas de Trabajo: 1 hora.
Tipo de Flujo Admitido: Agua, aire, gas (no corrosivo), aceite ligero.
Dirección de Flujo: Unidireccional (indicada con flecha en el cuerpo de latón).
Dimensiones Paquete: 122 mm x 82 mm x 65 mm.
Dimensiones Electroválvula: 98 mm x 64 mm x 20 mm (orificio).
Peso: 552 g.

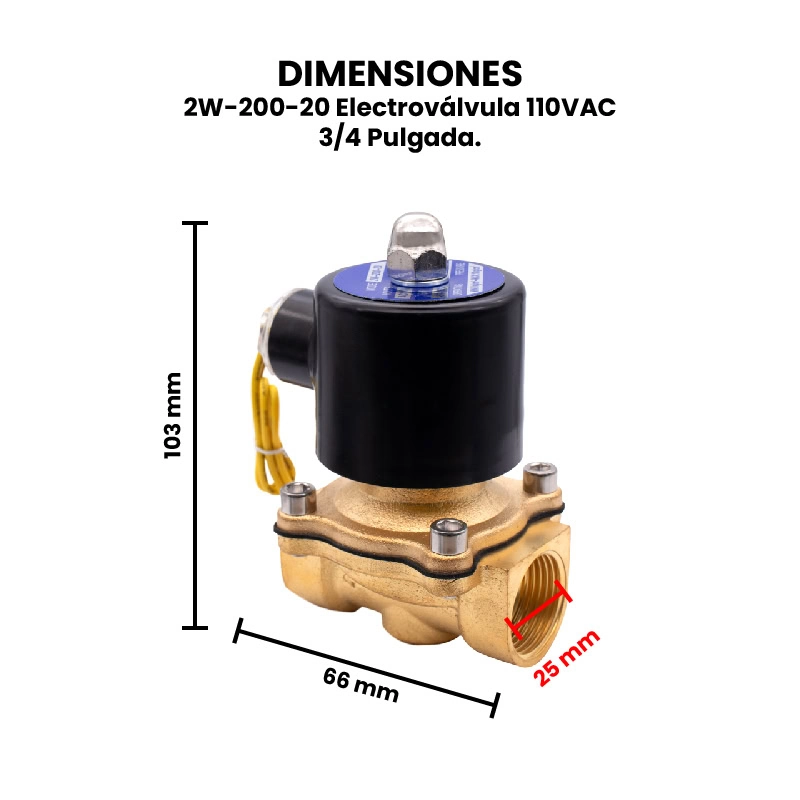

3/4 Pulgada Electroválvula 110VAC

Modelo: 2W-200-20
Voltaje de Operación: 110 VAC (corriente alterna).
Consumo de Energía: 20 – 25 VA aproximadamente.
Frecuencia: 50/60 Hz.
Tipo de Válvula: Normalmente Cerrada (NC).
Diámetro de Conexión: 3/4 pulgada (6 puntos).
Presión de Operación: 0 – 1 Mpa.
Rango de Presión: Min. 0 kg/cm² – Max. 10 kg/cm².
Apertura de Flujo: 20 mm.
Temperatura de Trabajo: -5 °C a 80 °C.
Cuerpo del Material: Latón.
Horas de Trabajo: 1 hora.
Tipo de Flujo Admitido: Agua, aire, gas (no corrosivo), aceite ligero.
Dirección de Flujo: Unidireccional (indicada con flecha en el cuerpo de latón).
Dimensiones Paquete: 122 mm x 82 mm x 65 mm.
Dimensiones Electroválvula: 103 mm x 66 mm x 25 mm (orificio).
Peso: 585 g.

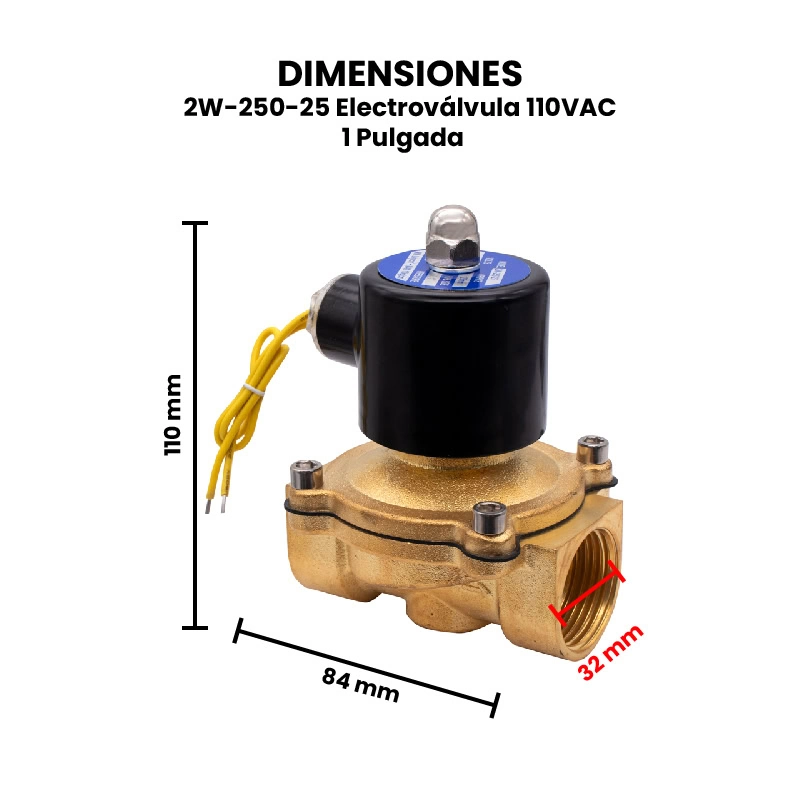

1 Pulgada Electroválvula 110VAC

Modelo: 2W-250-25.
Voltaje de Operación: 110 VAC (corriente alterna).
Consumo de Energía: 20 – 25 VA aproximadamente.
Frecuencia: 50/60 Hz.
Tipo de Válvula: Normalmente Cerrada (NC).
Diámetro de Conexión: 1 pulgada (1 punto).
Presión de Operación: 0 – 1 Mpa.
Rango de Presión: Min. 0 kg/cm² – Max. 10 kg/cm².
Apertura de Flujo: 25 mm.
Temperatura de Trabajo: -5 °C a 80 °C.
Cuerpo del Material: Latón.
Horas de Trabajo: 1 hora.
Tipo de Flujo Admitido: Agua, aire, gas (no corrosivo), aceite ligero.
Dirección de Flujo: Unidireccional (indicada con flecha en el cuerpo de latón).
Dimensiones Paquete: 138 mm x 104 mm x 85 mm.
Dimensiones Electroválvula: 110 mm x 84 mm x 32 mm (orificio).
Peso: 837 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

Instale la electroválvula siguiendo la flecha de flujo que se encuentra en el cuerpo de latón.
La instalación inversa provocará que la electroválvula no funcione correctamente.
Antes de instalar la electroválvula, elimine el polvo y los residuos de la tubería e instale el filtro.
Tenga en cuenta que el enrollado de la banda tope no debe sobrepasar el extremo de la rosca.
La electroválvula debe instalarse horizontalmente y no puede instalarse boca abajo ni verticalmente.
Si exista contrapresión ejercida en la tubería de salida de la electroválvula, eso impedirá el cierre. Se puede instalar una válvula de retención en la salida para solucionar el problema.
El tiempo de encendido continuo no puede superar 1 hora, ya que provocará un sobrecalentamiento.

Instalación y Uso.

Al instalar la electroválvula, la dirección de flujo del medio debe ser coherente con la flecha que se muestra en el cuerpo de la electroválvula, esta debe de instalarse en tramos de tubería horizontales. La bobina de la electroválvula se debe de mantener en posición vertical, no se debe de colocar en lugares donde pudiera existir salpicaduras de agua.
Antes de instalar la electroválvula, la tubería debe limpiarse a fondo.
Delante de la electroválvula se debe instalar un filtro de 80 – 100 para evitar que el núcleo de esta se atasque, cuando la presión sea mayor después de la salida, se debe instalar una válvula de retención o unidireccional.
Durante el uso, se debe limpiar regularmente la suciedad en la superficie del núcleo de hierro móvil y el pistón, así como verificar el estado del sello.
Esta electroválvula no es apta para su uso en lugares con peligro de explosión.
Se debe instalar el dispositivo de derivación para garantizar la producción normal, ya que la electroválvula debe cambiarse cuando falle o cuando necesite mantenimiento, como se muestra en la siguiente imagen:

AR4586 - AR4588 - 2W-160-15,20,25 Electroválvula 12V 1-2, 3-4, 1 Pulgada Diagrama_1 — Diagrama de Conexión

De acuerdo al rango de alimentación de la electroválvula se debe escoger el relevador, en caso de ser necesario, se debe de colocar el cable de bajada de la electroválvula en el circuito, al instalar el sistema, no se debe de conectar la tierra de la electroválvula para garantizar la seguridad.
