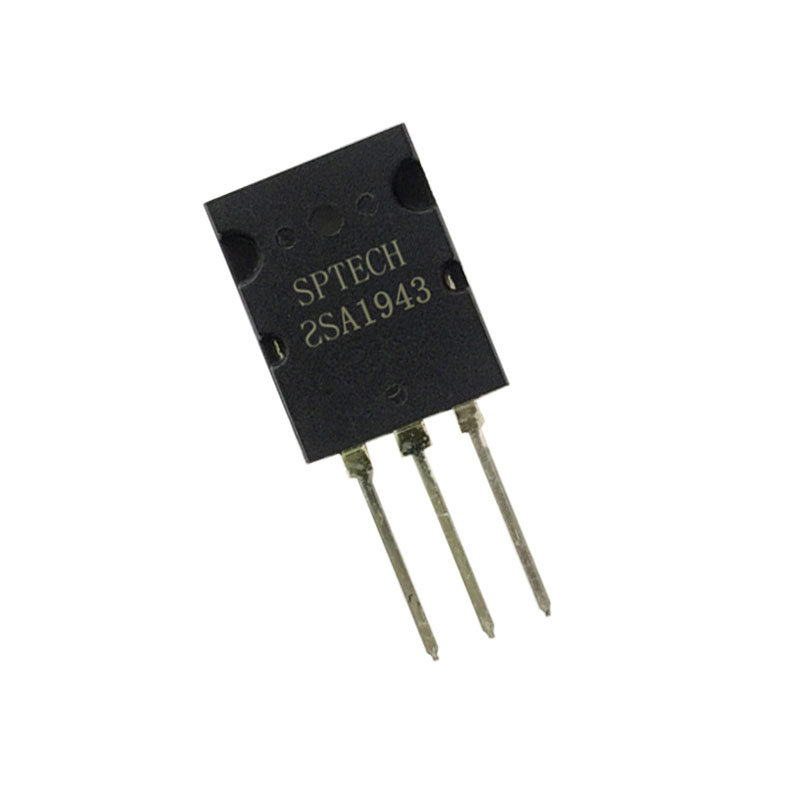

2SA1943 Transistor PNP -230V -15A TO-3PL

Name: 2SA1943 Transistor PNP -230V -15A TO-3PL
SKU: AR3880
Availability: InStock

El precio original era: $ 42.00.El precio actual es: $ 38.00.

91 disponibles

SKU: AR3880 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: - 15A, -230V, 100W, 2SA1301, 2SA1302, 2SA1492, 2SA1516, 2SA1633, 2SA1673, 2SA1943, 2SB1429, 2SC5200, audio, NTE2329, PNP, SPTECH, TO-3PL, Transistor PNP

INFORMACIÓN

El 2SA1943 Transistor PNP es un transistor de potencia diseñado específicamente para actuar como un conductor de alta frecuencia en amplificadores de audio; maneja un voltaje colector y emisor con la base abierta de -230V y corrientes en modo continuo IC de -15A. El 2SA1943 tiene como complemento al 2SC5200, el cual es un transistor NPN que se puede usar en aplicaciones donde se necesite un par complementario NPN-PNP para diseño de etapas de salida push-pull, entre otras aplicaciones.

El Transistor PNP 2SA1943 es recomendado para amplificación de señales de audio de 100W .¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: 2SA1943
Encapsulado: TO-3PL
Tipo: PNP
Voltaje:
- VCEO: -230V
- VCBO: -230V
- VEBO : -5V
Corriente:
- IC: -15A
- IB: -1.5A
Disipación total del dispositivo (Pc): 150W
Frecuencia de Transición : 30 MHz
Ganancia de corriente continua (hfe): 55 – 160
Montaje: THT

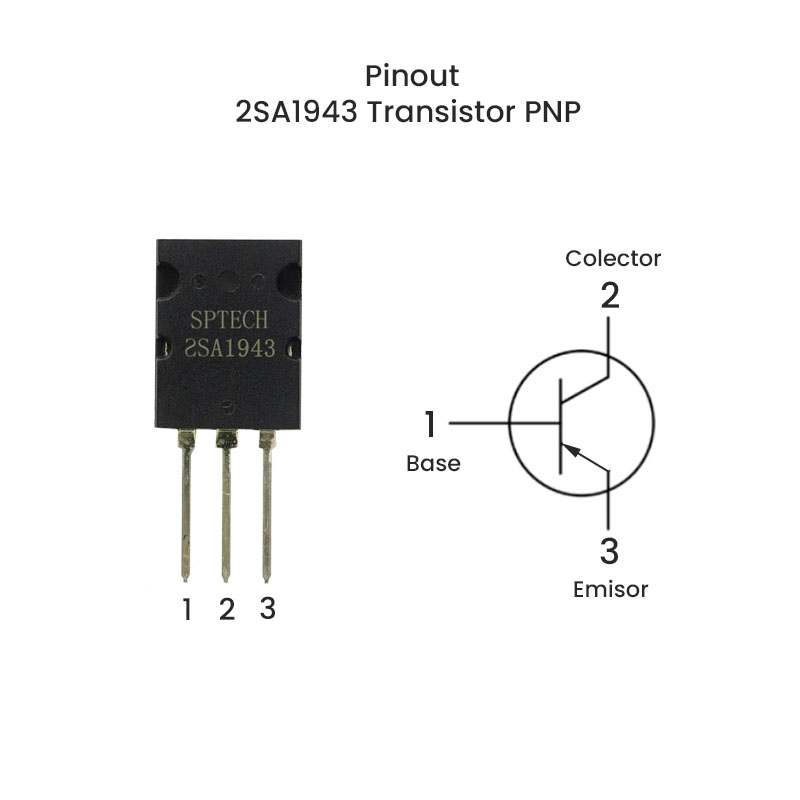

Pines: 3
Temperatura de trabajo: -55°C a 150°C

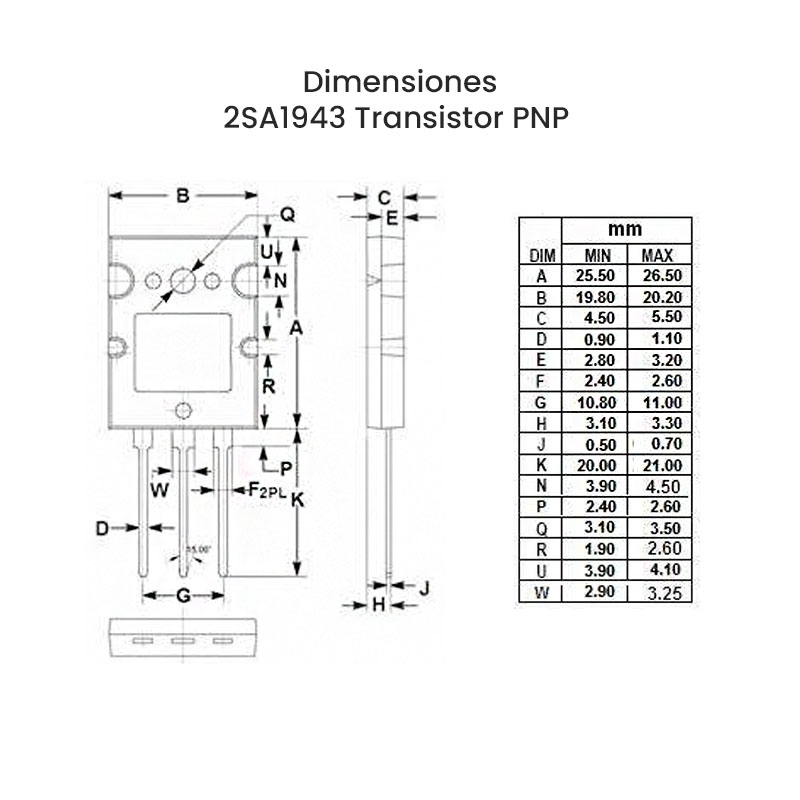

Dimensiones: 20 mm x 46.20 mm
Peso: 9.4 g

SUSTITUTO

Similares:NTE2329, 2SA1301 ,2SA1302 ,2SA1492 ,2SA1516 ,2SA1633 ,2SA1673, 2SB1429 , 2SC5200

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

El 2SA1943 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
La linealidad del hFE (ganancia de corriente en continua) ayuda a que el transistor mantenga una ganancia constante sobre un rango de corrientes, lo cual es importante para aplicaciones que requieren un comportamiento predecible.
