221 WAGO Conector de Empalme Rápido 450V 32A

INFORMACIÓN

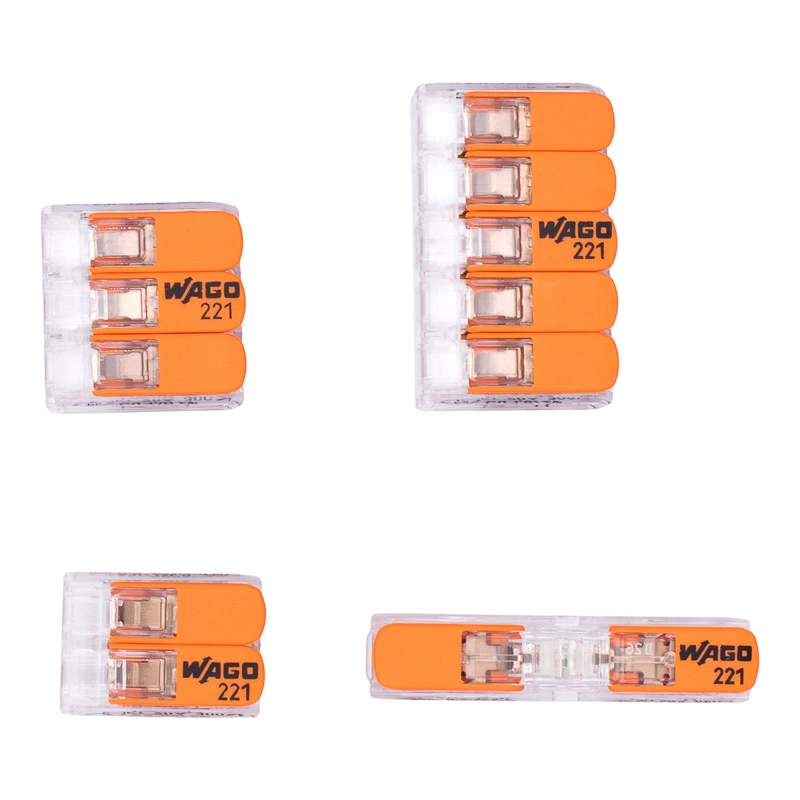

El WAGO Conector de Empalme Rápido ayuda a conectar de forma rápida y segura diferentes tipos de conductores. Disponible para 1, 2, 3 y 5 empalmes. Su diseño compacto y transparente ha transformado la manera en que se realizan instalaciones; permite unir cables de extremo a extremo de forma rápida, segura y sin necesidad de herramientas adicionales. Su tecnología de presión por palanca garantiza una conexión firme que evita desconexiones accidentales, incluso en entornos con vibraciones.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

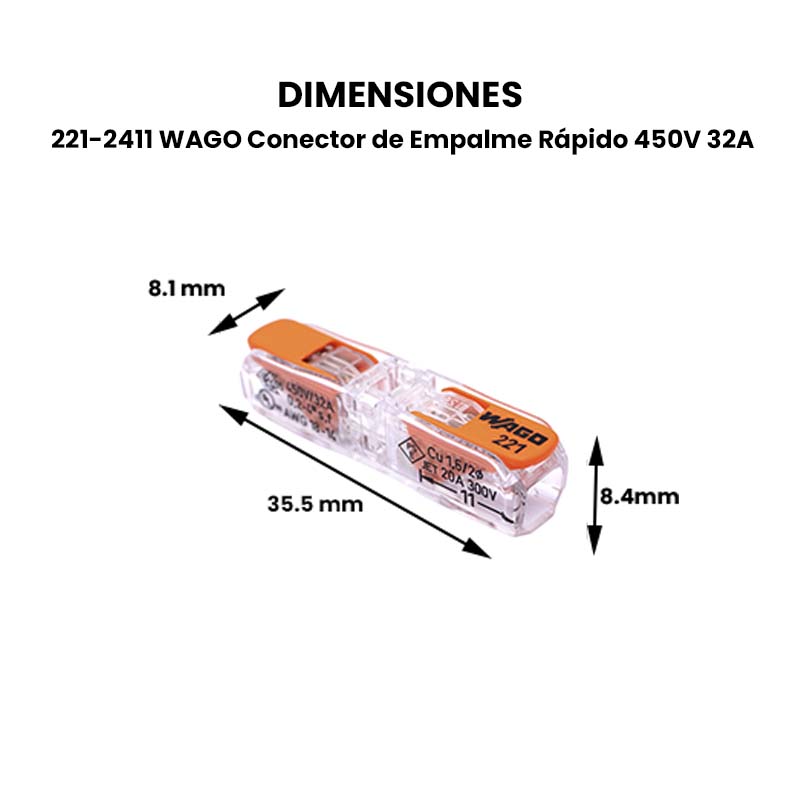

Tipo: Conector de empalme en Linea Modelo: 221-2411 Material de aislamiento: Policarbonato (PC) Color: Naranja, transparente Voltaje Max: 450V Corriente Max: 32 A Temperatura de trabajo: -60 + 150 °C Dimensiones: 35.5mm x 8.1mm x 8.4 mm Peso: 2.26 g	Tipo: Conector de empalme en borna Modelo: 221-2412 Material de aislamiento: Policarbonato (PC) Color: Naranja, transparente Voltaje Max: 450V Corriente Max: 32 A Temperatura de trabajo: -60 + 150 °C Dimensiones: 16.6 mm x 13.2 mm x 8.4 mm Peso: 1.73 g

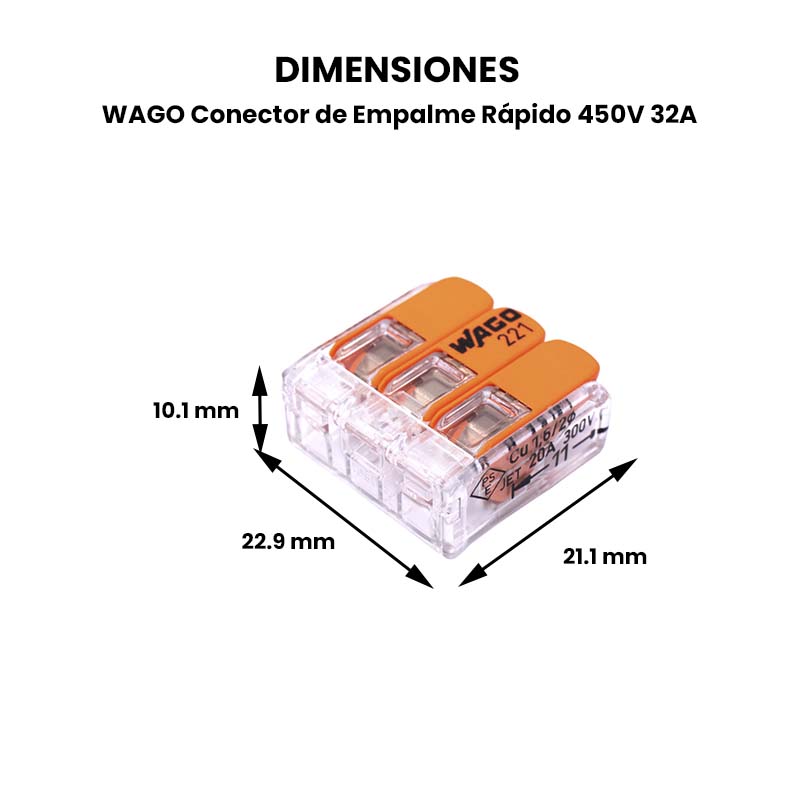

Tipo: Conector de empalme en borna Modelo: 221-2413 Material de aislamiento: Policarbonato (PC) Color: Naranja, transparente Voltaje Max: 450V Corriente Max: 32 A Temperatura de trabajo: -60 + 150 °C Dimensiones: 21.1 mm x 22.9 mm x 10.1 mm Peso: 2.49 g	Tipo: Conector de empalme en borna Modelo: 221-2415 Material de aislamiento: Policarbonato (PC) Color: Naranja, transparente Voltaje Max: 450V Corriente Max: 32 A Temperatura de trabajo: -60 + 150 °C Dimensiones: 18.6 mm x 30 mm x 8.4 mm Peso: 4.03 g

DOCUMENTACIÓN Y RECURSOS

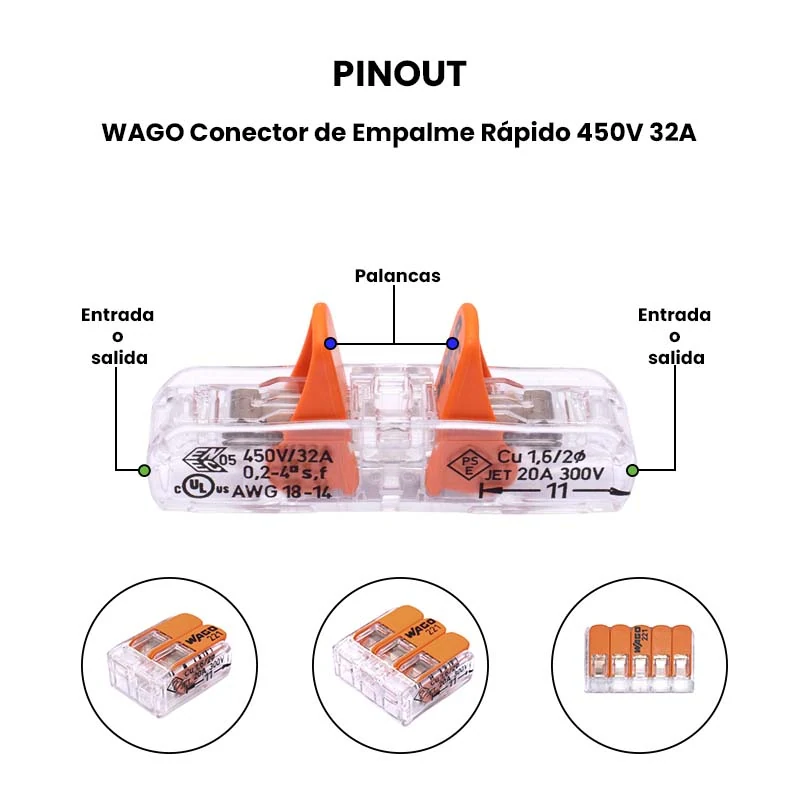

• Pinout
• Dimensiones
  • Conector 221-2411
  • Conector 221-2412
  • Conector 221-2413
  • Conector 221-2415
• Datasheet
  • Conector 221-2411
  • Conector 221-2412
  • Conector 221-2413
  • Conector 221-2415

---

INFORMACIÓN ADICIONAL

¿Cómo funciona?

• Sin herramientas: Solo necesitas levantar la palanca, insertar el cable pelado y bajarla
• Conexión: Una vez cerrada, la presión de contacto es constante y resistente a vibraciones, eliminando el riesgo de que el cable se suelte con el tiempo (algo común en los conectores de tornillo).
• Puntos de prueba: Incluye dos puertos de prueba (uno frontal y otro trasero) para usar el multímetro sin tener que desconectar nada.

Aplicaciones

• Instalaciones de iluminación: Perfectos para conectar lámparas LED, focos empotrados o tiras de iluminación donde el espacio es reducido.
• Cajas de derivación: Facilitan la organización de cables en cajas de registro, permitiendo derivar una línea principal hacia varios puntos de manera limpia.
• Reparaciones rápidas: Ideales para extensiones de cableado o reparaciones de emergencia sin necesidad de herramientas especiales.

Recomendaciones de uso

Inspección Visual

Aprovecha que la carcasa es transparente. Antes de cerrar la caja de registro, asegúrate de que el cobre llegue hasta el fondo del conector. Es la forma más fácil de evitar puntos calientes por mal contacto.

Punto de prueba

Cada conector tiene un pequeño orificio en la parte posterior o superior. Está diseñado para que puedas meter la punta de un multímetro o un comprobador de tensión sin tener que desconectar nada.

Nota de seguridad: Aunque estos conectores facilitan mucho el trabajo, asegúrate siempre de trabajar sin tensión eléctrica y de utilizar cables con la sección adecuada según el modelo específico de la serie 221.

---

ENLACES EXTERNOS

• Deja de usar fichas eléctricas – Wago 221 conexiones instantáneas! – Video
