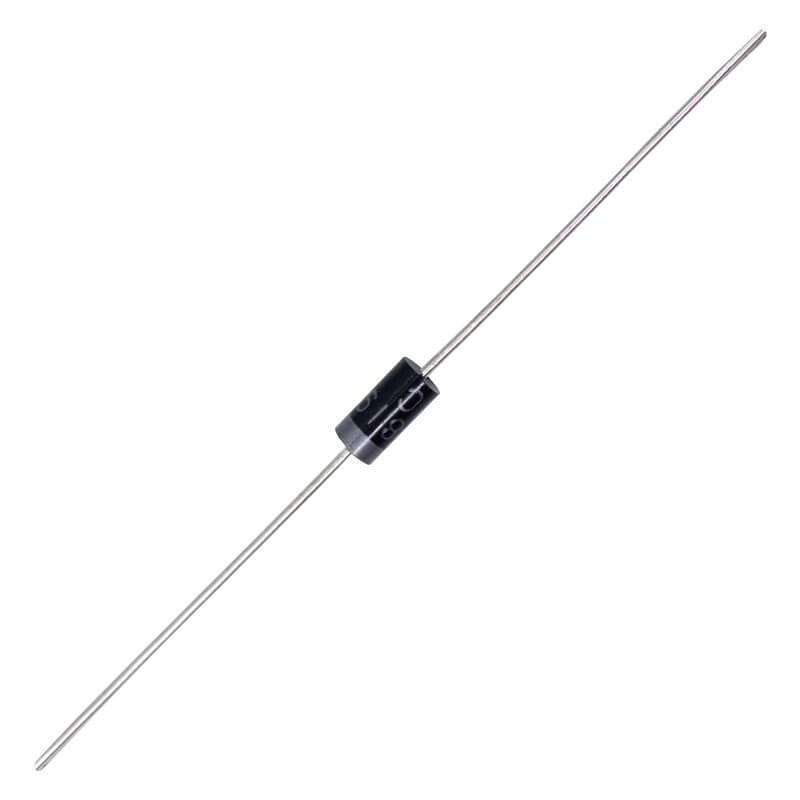

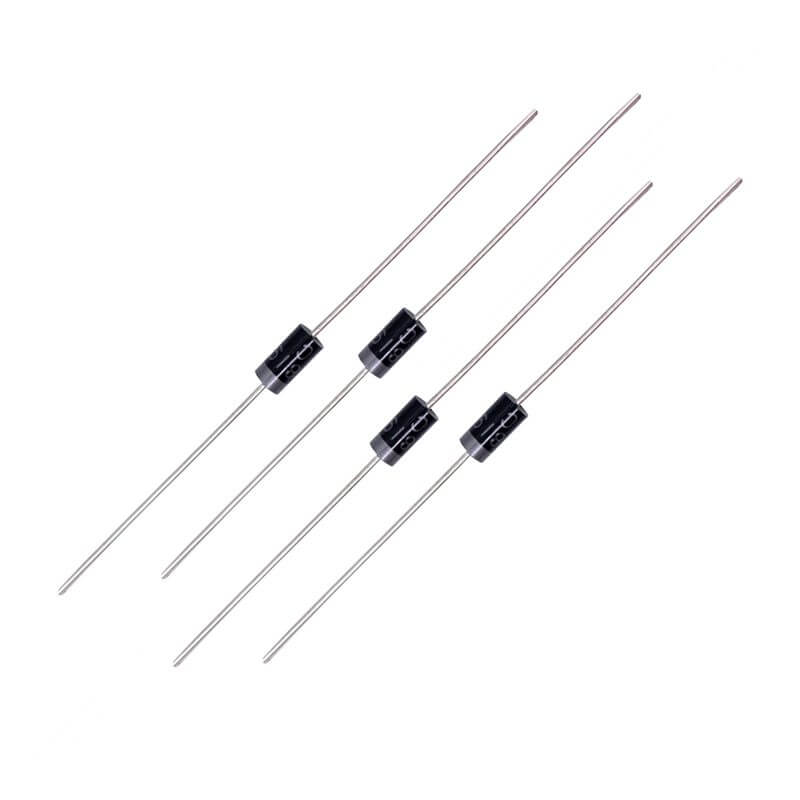

1N5819 Diodo Schottky 1A 40V

$ 2.00

Sin existencias

CANTIDAD	PRECIO
25 piezas	$ 1.12
100 piezas	$ 0.91
200 piezas	$ 0.65

SKU: AR0195 Categoría: DIODOS Etiquetas: 1N5819, AR0195, diodo, Schottky

INFORMACIÓN

El diodo schottky 1N5819 es un componente electrónico semiconductor que soporta velocidades de conmutación mayores cuando entra en los niveles de conducción directa e inversa. La estructura interna es básicamente de una unión de metal y un material semiconductor.

La función del diodo schottky 1N5819 consiste en permitir o bloquear la circulación de la energía eléctrica, consta de dos terminales, un ánodo (positivo) y cátodo (negativo), la manera más rápida de comprobar si es un Schottky es midiendo su voltaje de umbral.

Es ideal para sistemas de alta velocidad de conmutación con caídas de tensión bajas, baterías Inversas de Protección, fuentes de alimentación conmutadas, convertidores de CD a CD de alta frecuencia, variadores de frecuencia, sistemas de control de motores de paso-paso, circuitos Integrados de lógica TTL.

ESPECIFICACIONES Y CARACTERÍSTICAS

Voltaje inverso pico repetitivo: 40 Volts
Voltaje de funcionamiento (@ 1 A): 0.6 Volts
Corriente de rectificación promedio: 1 Amp
Encapsulado: DO-41
Corriente pico no repetitiva en medio ciclo de onda senoidal (8.3 ms): 25 Amp
Rango de temperatura de operación: -65 a 125 °C
Capacitancia total (@ 4V, 1 MHz): 110 pF

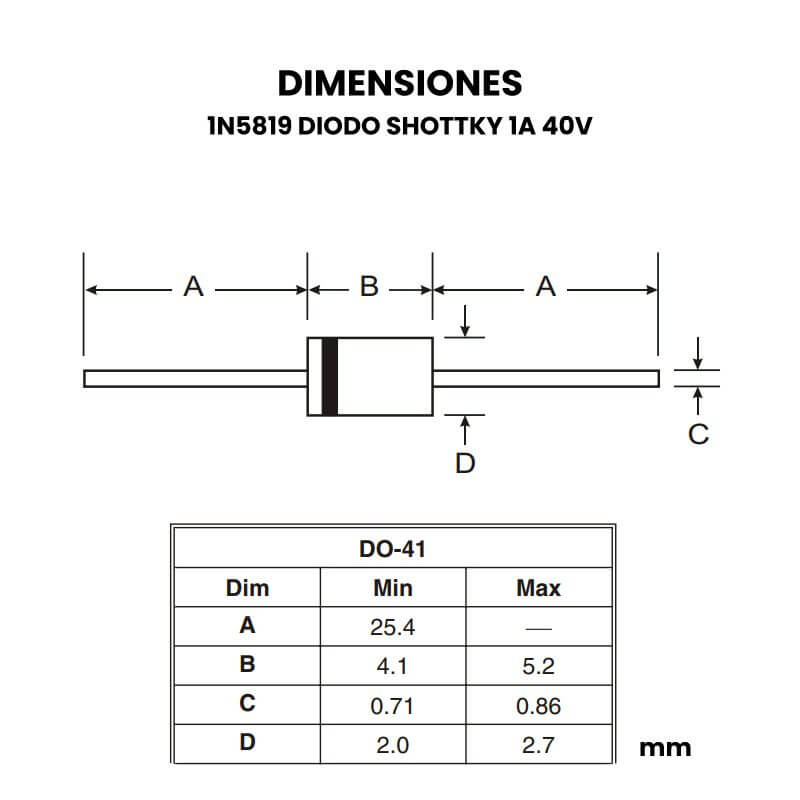

Dimensión: 2.7 mm ∅ x 5.2 mm
Peso: 0.2 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo probar un diodo Schottky con el multímetro?
Con el selector del multímetro selecciona el rango de medición (continuidad), posteriormente con las puntas de color (rojo – negro) conecta el ánodo y cátodo del diodo respectivamente. Te deberá dar una lectura con un rango de (127- 182 Ω) aprox.

¿Cómo conectar un diodo Schottky?
El Schottky físicamente tiene una franja blanca que indica la polaridad negativa, la terminal que resta es la positiva, deberás considerar las especificaciones técnicas al momento de conectarlo.

¿Quién invento el diodo Schottky? Walter Hermann Schottky fue el inventor del diodo Schottky físico e ingeniero alemán. En el año de 1964 se le otorgo el galardón (Werner-von-siemens-Ring) por su invención del efecto Schrot, más tarde su investigación contribuyo a los inicios del diodo Schottky que conocemos en la actualidad.
