Circuitos eléctricos básicos

Todo circuito eléctrico, desde una simple lámpara hasta un sistema automatizado complejo, obedece a las mismas leyes fundamentales.

Entender los circuitos eléctricos básicos no es solo un requisito académico: es la diferencia entre conectar componentes al azar y diseñar sistemas que realmente funcionan.

En esta guía recorreremos los fundamentos esenciales del análisis de circuitos, incluyendo divisores y circuitos RC, RL y RLC, con ejemplos claros y aplicados.

Fundamentos de configuración de circuitos

Comencemos con lo más básico… ¿Qué es un circuito eléctrico? Básicamente, un circuito eléctrico consiste en un conjunto de elementos que están conectados entre sí y que, a través de ellos, hacen posible la circulación de corriente eléctrica para transformarla en energía (puede ser térmica, motriz, luminosa, etc).

Este fenómeno se define principalmente por la configuración de sus trayectorias, las cuales pueden presentarse de 3 formas:

• Serie
• Paralelo
• Mixto

Asimismo, su funcionamiento está determinado por la naturaleza de sus elementos, distinguiendo entre componentes pasivos, como es el caso de la resistencia, y elementos reactivos, representados por el condensador y la bobina.

Circuito en Serie

Los componentes se conectan uno tras otro en una sola trayectoria. La corriente (I) mantiene el mismo valor en todo el trayecto, mientras que el voltaje total se distribuye entre cada uno de los dispositivos instalados.

Proceso de reducción/simplificación

Antes de proceder con cualquier tipo de ecuación, se usa el método de Resistencia Equivalente (R_eq). El objetivo es reducir todo el esquema a su forma mínima, una sola fuente conectada a una sola resistencia, ya que nuestra configuración es en serie; para llegar a la simplificación, los valores de las resistencias se suman directamente (R₁ + R₂).

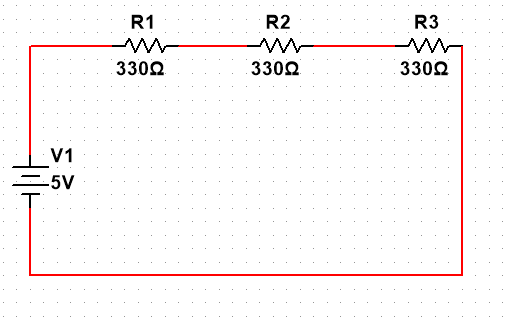

En el caso de nuestro circuito de la imagen, nuestra R_eq sería:

De manera comercial , se estaría aproximando al uso de la resistencia de 1K ohm.

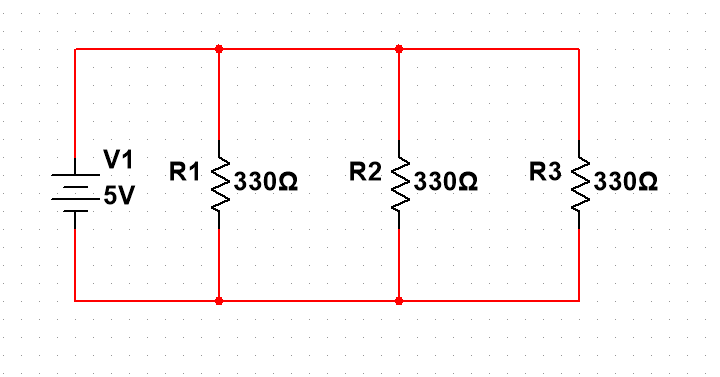

Circuito en Paralelo

En este caso, los componentes se conectan a los mismos dos nodos, creando múltiples caminos para la corriente. Aquí, el voltaje (V) es el mismo en todos los componentes conectados, pero la corriente total se divide entre las distintas ramas.

Proceso de reducción/simplificación

Ahora bien, aquí se busca lo mismo reducir lo más posible el circuito pero al estar en paralelo cambia un poco, a diferencia del circuito en serie, en este caso la resistencia equivalente es igual al inverso de la suma de los inversos de las resistencias, usando la siguiente ecuación:

En el caso de nuestro circuito de la imagen, nuestra R_eq sería:

De manera comercial , se estaría aproximando al uso de la resistencia de 120 ohm.

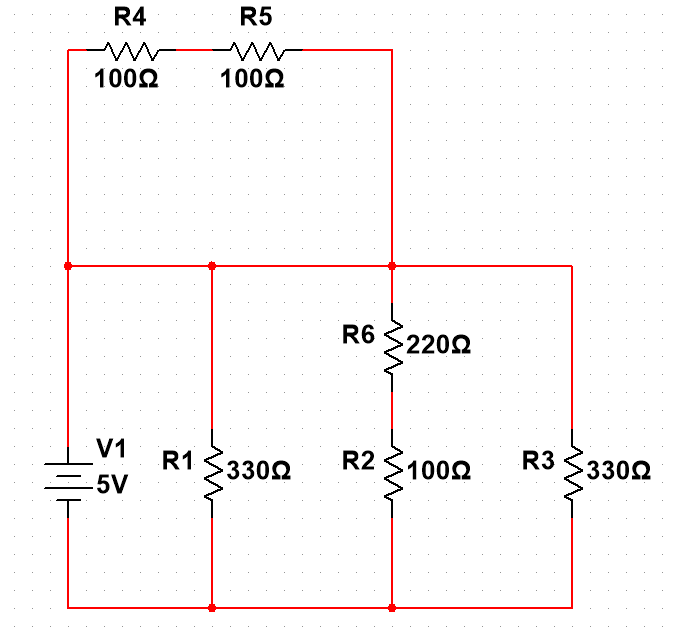

Circuito Mixto

En este caso, combinan ambas configuraciones en una sola red. Para resolverlos, se debe ir simplificando el esquema por partes; se identifican y reducen los grupos que estén puramente en serie o en paralelo hasta llegar a un circuito equivalente sencillo.

Estos conceptos sostienen toda la tecnología actual. En infraestructura, se ven reflejados desde la red eléctrica de una casa, que funciona en paralelo, hasta los sistemas de seguridad donde los fusibles van en serie.

Herramientas Fundamentales de Análisis

El análisis de circuitos, tanto sencillos como complejos, requiere de un conjunto de herramientas que nos permitan calcular con precisión el voltaje y la corriente en cualquier punto del sistema. Para lograrlo, es fundamental comprender las leyes básicas de la electrónica y cómo estas dan paso a métodos más robustos, como el análisis de mallas y de nodos. Finalmente, concluiremos con la explicación y aplicación de los divisores de voltaje y corriente, técnicas clave para agilizar el cálculo en redes eléctricas.

Estas metodologías son vitales cuando nos enfrentamos a redes que no pueden ser simplificadas por métodos convencionales.

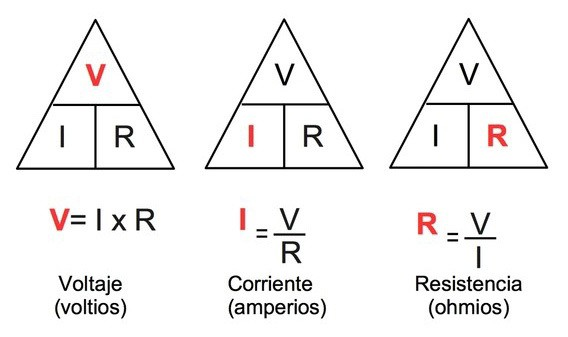

Ley de Ohm

Se utiliza para determinar la relación que hay entre el voltaje, la corriente y las resistencias en un circuito eléctrico. Esta establece que el voltaje (V) es igual al producto de la corriente (I) y la resistencia (R), o mejor expresado como (V=I*R).

La ley de Ohm sirve para diagnosticar y diseñar sistemas de forma directa. Si la corriente sube demasiado, es señal de que la resistencia bajó o hay un cortocircuito. En cambio, una corriente muy baja en circuitos de corriente continua suele delatar conexiones en corto, corrosión o componentes que ya no funcionan bien.

Más allá de encontrar fallas, esta ley permite dimensionar adecuadamente resistencias, fusibles y otros componentes importantes. También se usa para revisar cuánto voltaje se pierde en cables largos y evitar que el exceso de corriente dañe los equipos más sensibles.

Leyes de Kirchhoff

Las Leyes de Kirchhoff son fundamentales para el análisis de circuitos eléctricos, permitiendo calcular corrientes y voltajes en redes complejas. Normalmente son utilizadas cuando el circuito no se puede simplificar tan fácilmente como, por ejemplo, en circuitos con múltiples fuentes. Para calcular los voltajes se usa el análisis de mallas y para las corrientes se usa el análisis de nodos.

Ley de Corrientes de Kirchhoff

También conocida como la Ley de Nodos, se basa en el principio de conservación de la carga. Lo que nos dice esta ley es que la suma de todas las corrientes que entran en un nodo (punto de unión) es igual a la suma de todas las corrientes que salen de él.

Por ejemplo, si a un nodo llegan dos cables con 3A y 2A respectivamente, y sale un solo cable, la corriente en ese cable de salida debe ser de 5A. En cualquier unión o nodo, la suma de las corrientes que entran y salen es igual a cero. Por eso, es el método estándar para analizar circuitos que tienen muchas ramas en paralelo

Ley de Voltajes de Kirchhoff

Conocida como la Ley de Mallas, se basa en el principio de conservación de la energía. Es decir, en una malla cerrada (un camino cerrado en el circuito), la suma algebraica de todas las caídas de tensión (voltajes en resistencias) y las fuentes de tensión es igual a cero.

Dando un ejemplo para entenderlo mejor, supongamos que se tiene una batería de 12V conectada en serie con dos resistencias donde una consume 7V, la otra resistencia necesariamente tendrá una caída de 5V. En cualquier camino cerrado o malla, la suma de los voltajes que entregan las fuentes tiene que ser exactamente igual a la suma de las caídas de voltaje en las resistencias.

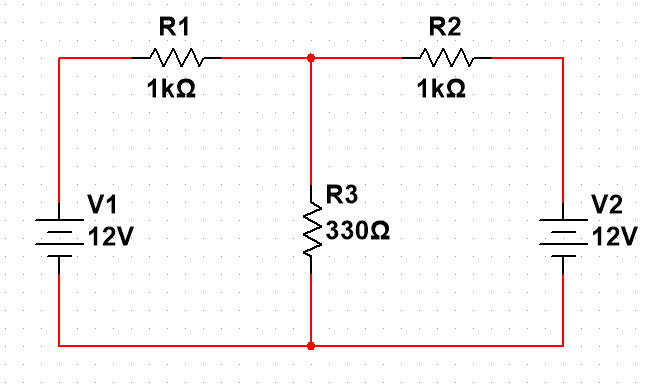

Análisis de Mallas

Es una técnica que utiliza la Ley de Voltajes de Kirchhoff (KVL) para encontrar las corrientes que circulan en cada ventana (malla) de un circuito. Para cada malla, se aplica la Ley de Voltajes de Kirchhoff, que establece que la suma de todas las caídas de tensión y fuentes en el lazo cerrado es cero:

Usando la Ley de Ohm $(V = I \cdot R)$, las caídas de tensión se escriben como el producto de la corriente de la malla por la resistencia. Si una resistencia es compartida por dos mallas, su caída de tensión dependerá de ambas corrientes.

Análisis de Nodos

Es una técnica fundamental en la ingeniería eléctrica que se basa en la Ley de Corrientes de Kirchhoff (KCL) para determinar los voltajes en cada nodo de un circuito. Consiste en determinar las tensiones (voltajes) en los nodos de un circuito con respecto a un punto de referencia común llamado nodo de referencia o “tierra” (que tiene un valor de 0V). Una vez que conoces los voltajes de los nodos, puedes calcular cualquier corriente en el circuito usando la Ley de Ohm.

Divisores de Voltaje y Corriente

Como su nombre lo dice, los divisores de corriente y voltaje se encargan de distribuir estas propiedades en valores distintos a lo largo del circuito.

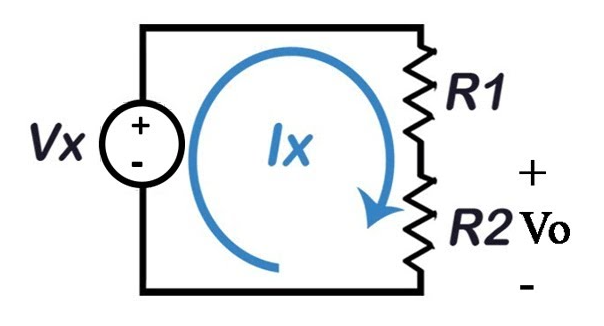

Divisor de Voltaje

Permite obtener niveles de tensión más bajos desde una fuente común. Esta técnica se aplica en circuitos en serie, donde la corriente es la misma para todos los componentes, lo que hace que el voltaje se reparta entre ellos. El voltaje de la fuente se divide entre las resistencias de forma proporcional a su valor:

A mayor resistencia, mayor es la caída de voltaje que se produce.

Como regla para su uso, este método solo funciona con componentes conectados en serie.

Fórmulas

Para un circuito con dos resistencias $(R1, R2)$ en serie con una fuente de voltaje $(Vs)$, corriente del circuito $(I)$:

Voltaje en una resistencia específica $(Vx)$:

Cabe destacar que si las dos resistencias son iguales $(R1 = R2)$, el voltaje de la fuente se parte justo a la mitad, dejando un 50% en cada una.

El divisor de voltaje tiene aplicaciones en sensores como LDR (luz) o termistores (temperatura), además de potenciómetros para controlar el volumen o ajustar niveles de referencia.  Sin embargo, hay un límite técnico; estos cálculos están diseñados para circuitos sin carga. Si conectas cualquier otro componente en paralelo a una de las resistencias, la resistencia total de ese nodo cambia y el voltaje ya no será el mismo que el del cálculo original.

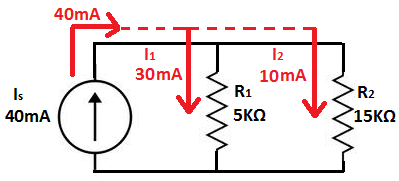

Divisor de Corriente

Se usa en circuitos en paralelo, donde el voltaje es el mismo para todas las ramas, pero la corriente total se reparte entre ellas. La electricidad siempre busca el camino con menos resistencia. Por eso, la rama que tenga el valor óhmico más bajo es la que recibirá la mayor parte del flujo. Como regla, este fenómeno solo ocurre entre componentes conectados en paralelo.

Fórmulas

Para un circuito con dos resistencias $(R1, R2)$ en paralelo y una corriente total $(IT)$, la corriente en una rama $(Ix)$:

Dentro de este análisis, la resistencia equivalente (R_eq) estará en paralelo; el valor resultante siempre es menor que la resistencia más pequeña del circuito. Esto se comprueba con la Ley de Corrientes de Kirchhoff, que dicta que la suma de las corrientes de cada rama es igual a la corriente total del sistema (I_T = I₁ + I₂ + … + I_n).

Circuitos con Elementos Reactivos

Circuitos RC (Resistor-Capacitor)

Un circuito RC combina una resistencia y un capacitor conectados a una fuente. Aquí, el capacitor funciona almacenando energía en forma de campo eléctrico; al recibir corriente, se carga, y al retirarla, esa energía se libera a través de la resistencia.

Operativamente, el capacitor bloquea la corriente continua (DC) una vez que está lleno, pero deja pasar la corriente alterna (AC). Por esta razón, se usan sobre todo para filtrar señales, creando filtros pasa altas, y en circuitos de temporización.

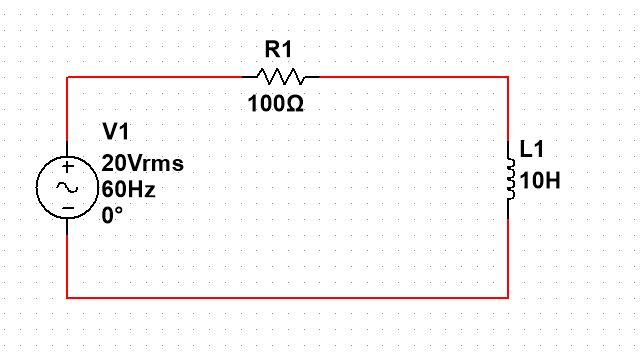

Circuitos RL (Resistor-Inductor)

Los circuitos RL combinan una resistencia con un inductor, que es básicamente una bobina de cable. En este sistema, el inductor se encarga de almacenar energía en forma de campo magnético mientras la corriente pasa a través de él.

Un punto operativo clave es que el inductor se opone a cualquier cambio brusco en la corriente. Si intentas cortar el flujo eléctrico de golpe, el componente reacciona intentando mantener la corriente circulando. Por esta inercia eléctrica, se usan mucho en procesamiento de señales y equipos de comunicación, funcionando principalmente como filtros paso bajo.

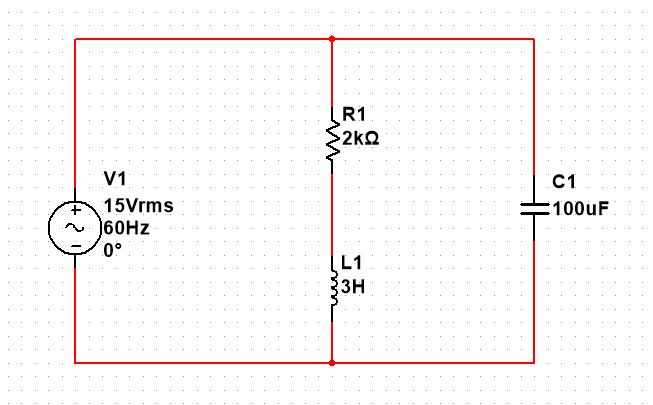

Circuitos RLC (Resistor-Inductor-Capacitor)

El circuito RLC es la configuración más completa al integrar resistencia, inductor y capacitor en un solo sistema. Aquí se combina el almacenamiento de energía en forma de campo eléctrico (capacitor) y de campo magnético (inductor), lo que provoca que la energía oscile continuamente entre ambos componentes.

La característica más importante de este circuito es el fenómeno de resonancia; esto ocurre en una frecuencia específica donde las reactancias del inductor y del capacitor se cancelan entre sí. El efecto depende de cómo estén conectados; en serie, la impedancia cae a su valor mínimo, y en paralelo, la impedancia sube hasta su punto máximo. Por estas capacidades, los circuitos RLC son la base para sintonizar estaciones de radio y se usan en televisores para filtrar frecuencias con precisión.

Conclusiones

Los circuitos eléctricos básicos representan el punto de partida para comprender sistemas electrónicos más complejos. Configuraciones como serie, paralelo y mixto, junto con herramientas de análisis como la Ley de Ohm, las Leyes de Kirchhoff y los métodos de nodos y mallas, permiten describir y predecir el comportamiento de un circuito con precisión.

Ya sea que estés iniciando en la electrónica, desarrollando proyectos como maker o reforzando fundamentos como ingeniero, estos conceptos son la base sobre la que se construye todo sistema eléctrico y electrónico.
